Napájací zdroj 12V 5A Pulsar HPSB-12V5A-C s ochranou batérie

Popis produktu

Záložný zdroj Pulsar HPSB-12V5A-C 12V 5A (18Ah)
Vysokokvalitný poľský výrobok od Pulsar !
Vlastnosti napájacieho zdroja:
- neprerušované napájanie DC 13,8 V/5 A
- široký rozsah napájacieho napätia AC 200÷240V
- vysoká účinnosť 87%
- kontrola nabíjania a údržby batérie
- ochrana akumulátora pred nadmerným vybitím (UVP)
- prúd nabíjania akumulátora 0,5A alebo 1A (prepína sa prepojkou)
- ochrana výstupu batérie pred skratom a reverzným pripojením
- LED optická signalizácia
- ochrana: - proti skratu SCP - prepäťové OVP - prepäťové (vstup AC) - preťaženie OLP
Popis:
Napájací zdroj je určený na neprerušované napájanie zariadení vyžadujúcich stabilizované napätie 12 V DC (+/-15 %) .
Napájací zdroj dodáva napätie U=13,8 V DC s prúdovou účinnosťou:
1. Výstupný prúd 5A + 0,5A nabíjanie batérie
2. Výstupný prúd 4,5A + 1A nabíjanie batérie
Súhrnný prúd prijímačov + akumulátor je maximálne 5,5 A.

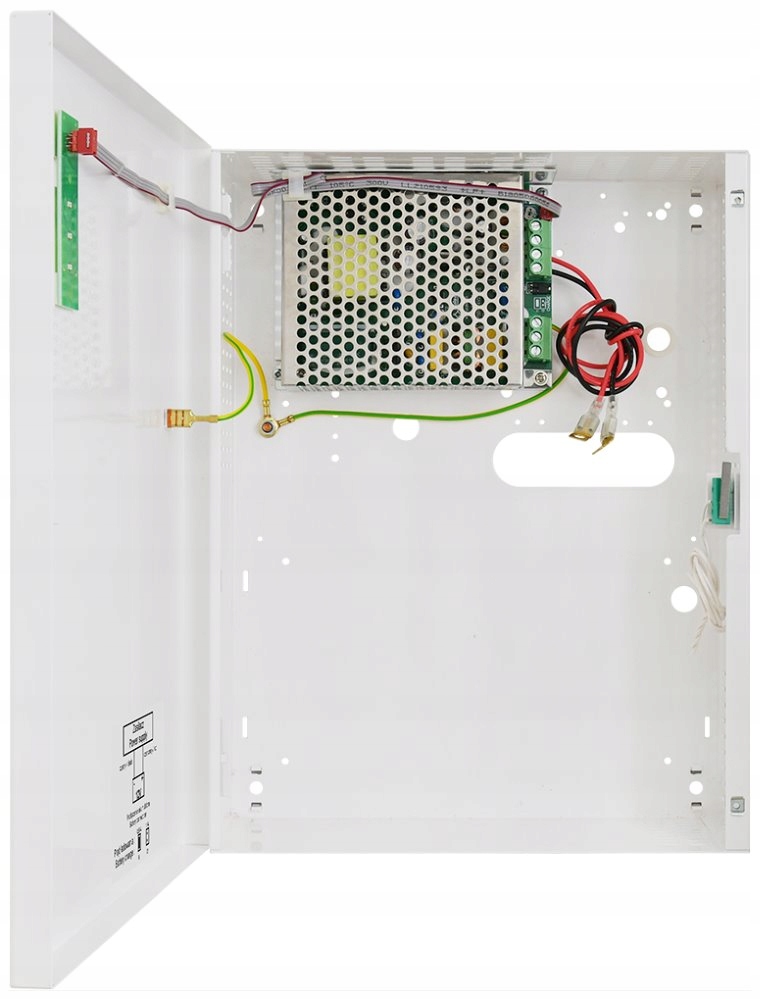

Napájací zdroj je konštruovaný na základe modulu impulzného napájacieho zdroja s vysokou energetickou účinnosťou a umiestnený v kovovom puzdre (farba RAL 9003) s priestorom pre batériu 18Ah/12V. Puzdro je vybavené mikrospínačom signalizujúcim otvorenie dvierok (čelov).
Technické údaje:
- Typ napájacieho zdroja: A (EPS – Externál Power Source)
- Napájanie: ~ 200 – 240 V AC; 0,5 A; 50/60 Hz
- Spotreba prúdu: 0,8A@230VAC max.
- Výkon napájacieho zdroja: 76 W
- Účinnosť: 87%
- Výstupné napätie (výrobné nastavenia): 11V÷13,8V DC – vyrovnávacia práca; 9,5V÷13,8V DC – batériová prevádzka
- Výstupný prúd: 5A + 0,5A nabíjanie batérie alebo 4,5A + 1A nabíjanie batérie
- Rozsah regulácie výstupného napätia: 13,5÷14,5VDC
- Napätie pulzu: 100 mV p-p max.
- Spotreba prúdu pre vlastné potreby napájacieho zdroja (počas vyrovnávacej prevádzky): 15 mA
- Nabíjací prúd batérie: 1A alebo 0,5A (prepína sa pomocou prepojky)
- Ochrana proti skratu SCP: elektronická, automatický návrat
- Ochrana proti preťaženiu OLP: 105-150% výkon napájacieho zdroja, automatický návrat
- Ochrana obvodu batérie OLP: polymérová poistka (vratiteľná)
- Ochrana proti prepätiu: varistory
- Nadnapäťová ochrana OVP: >19 V (prevádzka vyžaduje odpojenie napájacieho napätia na dobu približne 19 V). 1 min.)
- Ochrana akumulátora pred nadmerným vybitím UVP: U< 9,5 V (± 5%) – odpojenie svorky akumulátora
- Antisabotážna ochrana – TAMPER: 1x mikrovypínač: kontakty NC (uzavretý kryt), otvorenie puzdra 0,5A@50VDC (max.)
- Optická signalizácia prevádzky: áno – LED diódy na PCB a kryte napájacieho zdroja
- Pracovné podmienky II. trieda životného prostredia, -10 oC÷40 oC; relatívna vlhkosť 20-90 % (bez kondenzácie)
- Vonkajšie rozmery puzdra: 237x305x82+8 mm (ŠxHxD)
- Upevnenie (ŠxH): 205x272 mm
- Miesto pre akumulátor: 18Ah/12V (215x172x75 mm)
- Hmotnosť netto/brutto: 1,8 kg/ 1,9 kg
- Trieda ochrany proti úrazu elektrickým prúdom: I (prvá) – vyžaduje ochranný kábel
- Konektory - napájanie: Φ0,63÷2,5 I/O PCB: Φ0,41÷1,63, výstupy batérie: 6,3F-2,5/40 cm.
- O stavba má vzdialenosť od steny (podkladu) na účely vedenia kabeláže – 8 mm; chladenie napájacieho zdroja: konvekčné
