Sada Odsávacích Zariadení Na III Úrovni Odsávania MK-1.5/ODC

Popis produktu

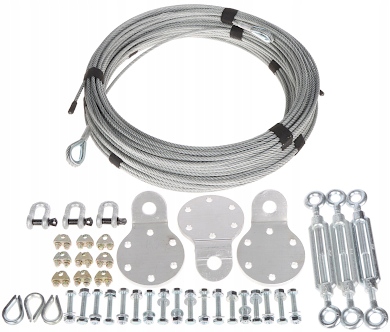

SADA ODSÁVACÍCH ZARIADENÍ NA III ÚROVNI ODSÁVANIA MK-1.5/ODC DELTA Sada odsávacích zariadení na vykonanie tretej úrovne odsávania pre viacprvkové konštrukcie vyrobené z segmentov MK-1.5 Odsávacie zariadenia sú určené na montáž medzi 10 a 11 mriežkovým prvkom Obsah súpravy:3x príruba, 18x skrutka M8x40 s maticou, 6x guma na lano ø5 mm,3x oceľové lano ø5 mm, 19 m - zakované na jednej strane,s rezervou, 9 x svorka na lano ø5 mm, 3 x sklo 0,75T,3x Rímska skrutka M10 oko-oko Postup spájania: 1. Golier otáčame medzi 2 sekciami stožiara MK-1.5 (medzi 10 a 11 mriežkovým prvkom) 2. Cez upevňovací otvor v prírube preložíme pokrievku smerom k stožiaru 3. Na šekel pripevníme odsávacie lano s utiahnutým koncom (tam, kde je upevnená kauša) 4. Voľný koniec lana (ten bez kauší) preložíme cez kušu nasadenú na rímsku skrutku 5. Voľný koniec rímskej skrutky ukotvíme cez oko k základu (upevňovací prvok závisí od kotvenia - na strane zákazníka) 6. Vyberáme si voľnosť na lane, namontujeme 3 lanové svorky a utiahneme. Treba pritom pamätať na to, aby sme prvý svorku „voľne“ stiahli čo najbližšie k kauši – aby lano pekne priliehalo po celom obvode a až potom ju utiahnuť. Nevyberanie voľného miesta môže mať za následok skĺznutie lana z kauše a nesprávne fungovanie spojenia alebo z dlhodobého hľadiska pretrhnutie lana. Svorky od seba oddeľujeme približne o 30 cm a zostávajúcu zásobu lana odrežeme alebo roztrháme – pretože môže byť užitočné pri zmene alebo posunutí kotviacich bodov stožiara 7. Procedúru zakončíme výberom zostávajúcej vône pomocou napínača na mierne napnutie lana (maximálna sila cca 100 kg).Výrazné prekročenie napnutia lana môže viesť k deformácii pätky sťažňa (oceľový trojuholník) alebo pretrhnutiu závitov na oceľových hákoch. /kotvy v základoch Súprava bola navrhnutá s ohľadom na dlhodobé opravy korózia lana - sila pretrhnutia novej súpravy je 800 kg na jedno lano - Kód výrobcu: MK-1.5/ODC-3 - Hmotnosť: 7.52 kg
