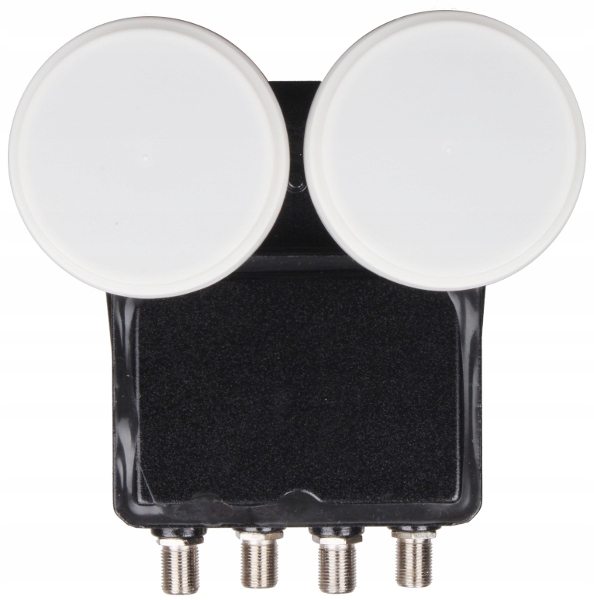

Konvertor Inverto Monoblock Quad

Popis produktu

Poskytuje štyri univerzálne výstupné porty s frekvenčným rozsahom IF 950 ~ 2150 MHz. Každý výstupný port (typu F) prenáša aj napájanie a riadiace signály. Dokiaľ nie je prijatý žiadny príkaz DiSEqC, predvolený kanál je v polohe „Sat A“ (t. j. 13° východnej dĺžky). Polarizácia (vertikálna/horizontálna) a pásmo (nízke/vysoké) sa vyberajú pomocou riadiacich signálov 13/18VDC a 0/22kHz. Konvertor LNB je optimalizovaný pre prenos Ultra High Definition (4K/8K) a poskytuje vynikajúcu izoláciu krížovej polarity, fázového šumu a šumu. LNB je dodávaný s 40 mm plastovým prstencovým adaptérom, ktorý umožňuje montáž na štandardný držiak LNB s priemerom 40 mm. Charakteristické vlastnosti: - podpora rozlíšenia ULTRA HD (4K,8K) - malý fázový šum HDTV-DVBS2 compliant - malé vlastné šumy - malý odber prúdu - veľmi veľká separácia medzi polaritami - veľmi vysoká stabilita frekvencie - konvertor určený pre vrchlík 80 cm - Astra, Hotbird Technické údaje: - veľkosť vrchlíka, pre ktorý je určený konvertor: 80 cm - spodné pásmo – vstup – 10,7 – 11,7 GHz - spodné pásmo – výstup – 950 – 1950 MHz - spodný oscilátor – 9,75 GHz - horné pásmo – vstup – 11,7 – 12,75 GHz - horné pásmo – výstup – 1100 – 2150 GHz - horný oscilátor – 10,6 GHz - teplotný drift oscilátora – +/- 1 MHz max - fázový šum – max -90 dBc/Hz - zosilnenie – 55 dB min ~ 65 dB max - nerovnomernosť charakteristík: +/- 6 dBpp max. - ovládanie polarizácia V – 13 V - ovládanie polarizácia H – 18 V - VSWR – 2.0:1 max. - F/D: 0.6 - oddelenie medzi polaritami: 22 dB min - spotreba prúdu: 180 mA max na port 10-20 V - Výstupná impedancia – 75 Ohm - pracovná teplota – -30...+60C Súčasťou balenia je redukcia 40 mm
