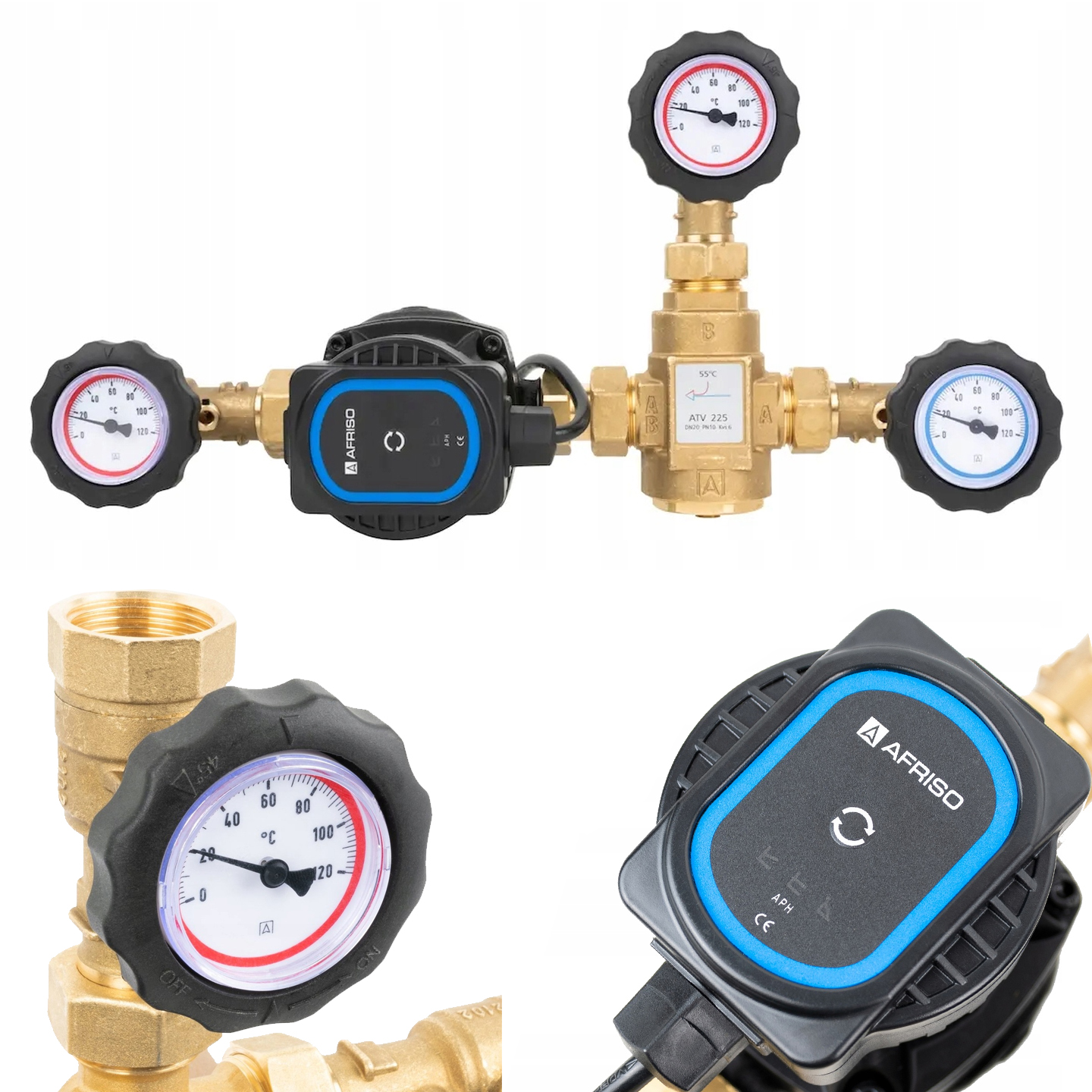

Čerpacia Skupina Ochrany Kotla Bta 110 Ap Teplotný Ventil Atv 55°C Afriso

Popis produktu

Skupina ochrany návratu kotla BTA 110 AP s teplotným ventilom ATV 55°C, čerpadlo AFRISO APH 160 - maximálny tlak: 6 bar - Obehová pumpa: AFRISO APH 160 15-7/130 mm - Prípojky: GW G1'' - Kvs zmiešavacieho ventilu: 6 m³/h NOVINKA NA TRHU Hotový hydraulický systém s otočným zmiešavacím ventilom ARV ProClick a energeticky úspornou obehovou pumpou. Vybavená potrebnými armatúrami: Tri uzatváracie ventily s integrovanými teplomermi, spätný ventil zabudovaný do uzatváracieho ventilu s modrým teplomerom, špeciálne puzdrá na montáž snímačov teploty. APLIKÁCIA Čerpacie skupiny na ochranu návratu kotla BTA a BRA sa používajú v vykurovacích systémoch s kotlami s pevným horľavím. Montované pri návrate z inštalácie. Miešajú v správnom pomere prúdy činidla, čím chránia kotol pred nízkoteplotnou koróziou vznikajúcou návratom média s príliš nízkou teplotou. Udržiavanie teploty návratu na konštantnej úrovni stanovenej výrobcom kotla ho chráni pred kondenzáciou vlhkosti na vodnom plášti a znečistením ohniska dechtmi a sadzami. Dostatočne vysoká teplota návratu predlžuje životnosť kotla a zvyšuje jeho účinnosť. Zariadenia na ochranu teploty návratu by mali byť namontované v každej inštalácii s tepelným zásobníkom (akumulačným zásobníkom). Odporúčajú sa aj pri každom kotle na tuhé palivo. STAVBA Skupiny pozostávajú z troch uzatváracích ventilov s integrovanými teplomermi, obehového čerpadla a zmiešavacieho ventilu. Uzatvárací ventil s modrým teplomerom je vybavený spätným ventilom. V skupine BTA je namontovaný teplotný ventil ATV 225 (teplota). menovitá hodnota 55°C). TECHNICKÉ ÚDAJE - Prípojky GW G1“ - Pracovný tlak max 6 bar - Maximálna prevádzková teplota 90 °C - Koncentrácia glykolu max 50% - Termometre Ø50 mm, 0÷120 °C - Uzatváracie ventily DN20, PN16 - Uzatvárací ventil s vstavaným spätným ventilom DN20, PN10 - Obehová pumpa AFRISO APH 160 15-7/130 mm s napájacím káblom (spotreba energie: 4-45 W) - Teplotný zmiešavací ventil: ATV 225, Kvs 6 m3/h, 55°C, PN10 - Použité materiály: mosadz, oceľ, plast - Kompletná sada tesnení je súčasťou balenia. Zmena továrenského nastavenia teploty je možná pomocou súpravy na opravu ventilu ATV – z 55°C na 45, 50 alebo 60 °C. Skupiny je potrebné montovať na spätný kábel k zdroju tepla.
