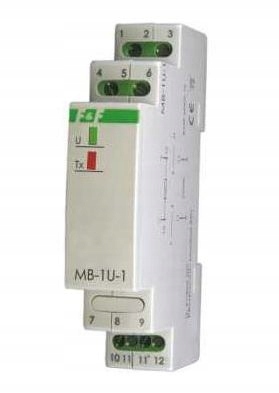

Menič Napätia MAX-MB-1U-1 F&f

Popis produktu

Popis
URČENIE
- Prevodník napätia s výstupom MODBUS RTU .
- Prevodník MB-1U-1 meria napätie a vymieňa údaje pomocou portu RS485 podľa protokolu MODBUS RTU .
AKCIA
- Prevodník napätia MB-1U-1 nepretržite meria hodnoty vstupného striedavého alebo jednosmerného napätia. Odčítanie hodnoty nameraného napätia a nastavenie všetkých parametrov komunikácie realizujeme prostredníctvom portu RS-485 pomocou komunikačného protokolu MODBUS RTU . Zapnutie napájacieho napätia je signalizované svietením LED zelenej U. Správna výmena údajov medzi modulom a druhým zariadením je signalizovaná žltou LED svietením Tx.
- Prevodník meria účinnú hodnotu napätia TrueRMS , čo zaručuje vysokú presnosť merania aj pri deformovaných priebehoch.
- Merací kanál je galvanicky oddelený od napájacieho vstupu prevodníka a komunikačného portu RS-485. Port RS-485 nie je oddelený od napájacieho napätia.
TECHNICKÉ ÚDAJE
- Napätie napájania: 9÷30 V DC
- Napätie prierazu WE-WY: 3 kV
- Porty: RS-485
- Komunikačný protokol: MODBUS RTU
- Typ práce: SLAVE
- Rýchlosť – nastaviteľná: 1200÷115200 bit/s
- Dátové bity: 8
- Zliatinové bity: 1/2
- Bity párnosti: EVEN / ODD / NONE
- Adresa: 1÷247
- Maximálna chyba merania: 0,5%
- Chyba spracovania: ±0,5%
- Rozsah merania TrueRMS – striedavé napätie AC: 0÷285 V
- Rozsah merania TrueRMS – jednosmerné napätie DC: 0÷400 V
- Maximálny odber prúdu: 50 mA
- Presnosť čítania registra: 1 V
- Frekvencia vzorkovania: 10 Hz
- Relatívna vlhkosť vzduchu (pre 30°? ): 85 %
- Prípojka: skrutkové svorky 2,5 mm2
- Uťahovací moment: 0,4 Nm
- Rozmery: 1 modul (18 mm)
- Montáž: na lište 35 mm
- Stupeň ochrany: IP20
