Uni-t UT685B Kit Tdr tester Hľadáčik Párov lokalizátor Meranie Dĺžky Poe

Popis produktu

UNI-T UT685B KIT je prenosný, pokročilý tester káblov s technológiou TDR (Time-Domain Reflectometry) a vstavaným lokátorom liniek. Zariadenie umožňuje rýchlo a s istotou diagnostikovať medené vodiče (UTP/FTP/SSTP) a koaxiálne káble, nájsť miesto poškodenia, zmerať dĺžku čiary a skontrolovať kompatibilitu a prítomnosť PoE. Vďaka malým rozmerom a pohodlnému prijímaču je vhodný na prácu v inštaláciách LAN, CCTV, telefónnych inštaláciách a pri servise kabeláže.
UNI-T UT685B KIT je prenosný, pokročilý tester káblov s technológiou TDR (Time-Domain Reflectometry) a vstavaným lokátorom liniek. Zariadenie umožňuje rýchlo a s istotou diagnostikovať medené vodiče (UTP/FTP/SSTP) a koaxiálne káble, nájsť miesto poškodenia, zmerať dĺžku čiary a skontrolovať kompatibilitu a prítomnosť PoE. Vďaka malým rozmerom a pohodlnému prijímaču je vhodný na prácu v inštaláciách LAN, CCTV, telefónnych inštaláciách a pri servise kabeláže.
Technické údaje:
- testovaný typ kábla:
- ▶ Dvojžilová krútená dvojlinka:
1. UTP (netienený kábel),
2. FTP (kabel je tienený hliníkovou fóliou);
3. SSTP (dvojito tienený sieťový kábel);
▶ Koaxiálny kábel: 50Ω, 75Ω, 93Ω
- podsvietený LCD displej s uhlopriečkou 2,8 palca
- grafické rozhranie
- test dĺžky kábla
- testuje typy káblov RJ11, RJ45 a koaxiálne
- identifikácia štandardov POE
- dosah 500 m
- rozlíšenie 0,33 m
- ochrana vstupu 70 V DC
- technológia TDR: žiadne testy na mŕtvom poli
- štandardné príslušenstvo:
▶ adaptívny kábel RJ45: 1 ks;
▶ adaptívny kábel RJ11:1 ks;
▶ adaptívny kábel RJ11 (prispôsobený pre krokodílovú svorku):1 ks;
▶ zástrčka,konektor F pre konektor F: 1 ks;
▶ návod na použitie PL: 1 ks
Najdôležitejšie vlastnosti
- Technológia TDR – žiadne „mŕtve zóny“, rýchla detekcia miesta poškodenia.
- Meranie dĺžky až do 500 m ; rozlíšenie 0,33 m ; presnosť ±4% alebo 0,6 m .
- Podporované typy káblov: UTP, FTP, SSTP (krútená dvojlinka) a koaxiálne 50/75/93 Ω .
- Detekcia a identifikácia PoE a rozpoznávanie štandardov 802.3AF / 802.3AT / 802.3BT .
- Testovanie ethernetových portov (port blink), test sekvencií párov (line sequence), detekcia prerušenia, skratu, Split-pair.
- Testovacie konektory: RJ45, RJ11, coax – bez potreby ďalších adaptérov.
- Displej 2,8″ LCD s grafickým rozhraním; ergonomické puzdro pre prácu v teréne.
- Ochrana vstupu do 70 V DC (bezpečnosť pri testoch).
Aplikácia
- Inštalácia LAN (CAT5e/CAT6/CAT6A/CAT8)
- Diagnostika káblov CCTV (koaxiálne káble)
- Lokalizácia prerušení alebo skratov v kábli v kancelárskych a priemyselných inštaláciách
- Rýchla kontrola prítomnosti a štandardu napájania PoE pred pripojením aktívnych zariadení
Obsah súpravy

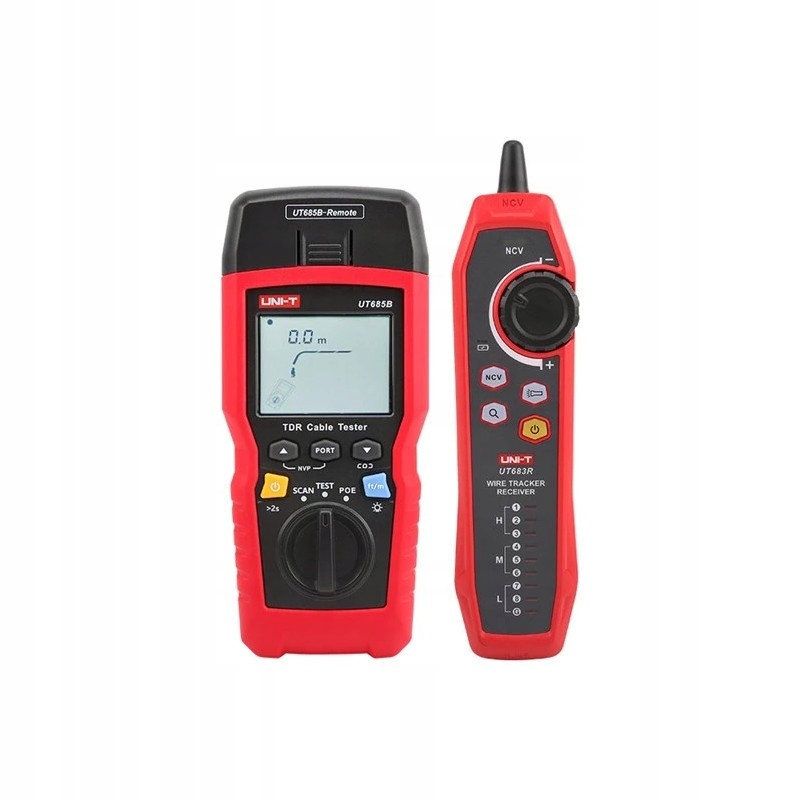

- Hlavný tester UNI-T UT685B (tester TDR)
- Prijímač / lokalizátor linky (remote tracer)
- Testovací kábel RJ45 (patch)
- Kábel RJ11 / koncovky adaptérov (ak je súčasťou balenia výrobcu)
- Koaxiálny testovací kábel (coax)
- Návod na použitie (EN) / záručný list (ak je súčasťou balenia)
(Upozornenie: presné zloženie súpravy sa môže líšiť v závislosti od obalu výrobcu / dodávateľa – pozrite si fotografie a popis ponuky).
Technické údaje (kľúčové parametre)
- Model: UT685B KIT .
- Typy káblov: UTP / FTP / SSTP; koaxiálne 50Ω, 75Ω, 93Ω.
- Maximálna dĺžka merania: 500 m .
- Rozlíšenie: 0,33 m .
- Presnosť: ±4% alebo 0,6 m .
- Detekcia PoE: 802.3AF / 802.3AT / 802.3BT .
- Obrazovka: 2,8″ LCD (grafický).
- Ochranný vstup: 70 V DC .
- Napájanie: 3 × AA (batérie).
- Rozmery (tester): 181 × 80 × 39 mm ; hmotnosť cca. 360 g (tester). Prijímač: rozmery a hmotnosť podľa dokumentácie.
