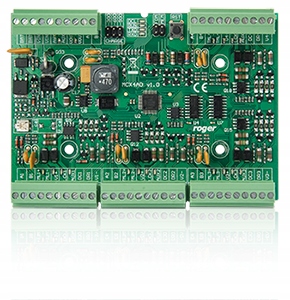

Expandér 4 prechodov MCX4D Roger
Kód tovaru: MCX4D
MCX4D je expandér vstup/výstup určený na ovládanie 4 prechodov v systéme RACS 5. Okrem funkcie expandéra modul slúži ako distribútor napájania a komunikácie a podporuje záložný akumulátor.
Pre každý z podporovaných prechodov ponúka expandér 4 vstupy, 4 výstupy, komunikačné rozhranie pre čítačky a štyri napájacie výstupy. Elektrické obvody určené na obsluhu každého z priechodov sú navzájom elektricky oddelené, čo spôsobuje, že výskyt poruchy alebo sabotáže na jednom z priechodov nemá vplyv na fungovanie ostatných prechodov.
Expandér MCX4D je napájaný z externého napájacieho zdroja 13,8 VDC, ktorý je zároveň zdrojom napájania zámkov, čítačiek a iných prechodových prvkov.
Elektrické spojenia s modulom sa realizujú prostredníctvom odnímateľných skrutkových svoriek, ktoré uľahčujú vykonávanie elektrických spojení počas inštalácie, ako aj v prípade potreby výmeny modulu.
Vybrané vlastnosti:
- Distribúcia napájania až do 4 prechodov
- Distribúcia komunikačnej zbernice
- 8 vstupov EOL/2EOL
- 8 výstupov 12 V/1 A
- 4 napájacie výstupy 12 V/1 A
- 4 napájacie výstupy 12 V/0,2 A
- Komunikačné rozhranie RS485 pre prístupový ovládač
- Ochrana pred hlbokým vybitím batérie
- Nahlásenie stavu napájania do prístupového ovládača
- Nabíjanie akumulátora prúdom 0,3 A, 0,6 A alebo 0,9 A
- Napájanie z externého napájacieho zdroja 13,8 VDC/5 A
Technické údaje:
- Napájacie napätie:
- 13,8 V DC +/- 100 mA (s podporou batérie)
- 11-15 V DC (bez podpory batérie)
- Spotreba prúdu (priemerná):
- MCX4D: 50 mA (bez zaťaženia)
- MCX4D: max. 3,5 A (pri maximálnom prípustnom zaťažení napájacích výstupov a max. prúdom nabíjania batérie)
- Prúd nabíjania batérie: Konfigurovateľný: 0,3A / 0,6A / 0,9A
- Príspevky:
- Osem (DCx, DRx) parametrických vstupných liniek
- Tranzistorové výstupy:
- Osem (LCKx, BELLx) výstupných liniek, každá s zaťažiteľnosťou 15 V DC/1 A
- Napájacie výstupy:
- Dva výstupy 13.8V/0,2A (VOUT, AUX)
- Štyri výstupy 13.8V/0,2A (TML)
- Štyri výstupy 13.8V/1A (VDR)
- Vzdialenosti:
- Až 1200 m dlhá zbernica RS485 medzi ovládačom MC16 a expandérom MCX
- Až 1200 m dlhá zbernica RS485 medzi expandérom MCX a terminálmi MCT
- Celková dĺžka zbernice medzi ovládačom a akýmkoľvek terminálom nesmie presiahnuť 1200 m
- Vybrané vlastnosti:
- Odporúčané použitie napájacích zdrojov série PSxD značky Roger
- V prípade použitia zdroja napájania 12VDC je potrebné udržiavanie napájania zabezpečiť samostatne (napr. UPS).
- Stupeň ochrany: IP20
- Environmentálna trieda (podľa EN 50133-1): trieda I
- Prevádzková teplota: +5°C - +40°C
- Vlhkosť: 10...95% (bez kondenzácie)
- Rozmery V x Š x H: 80 x 115 x 20 mm
- Hmotnosť: ~85 g
Poznámka: Použitý expandér nemá vplyv na licencie ovládača MC16-PAC.
