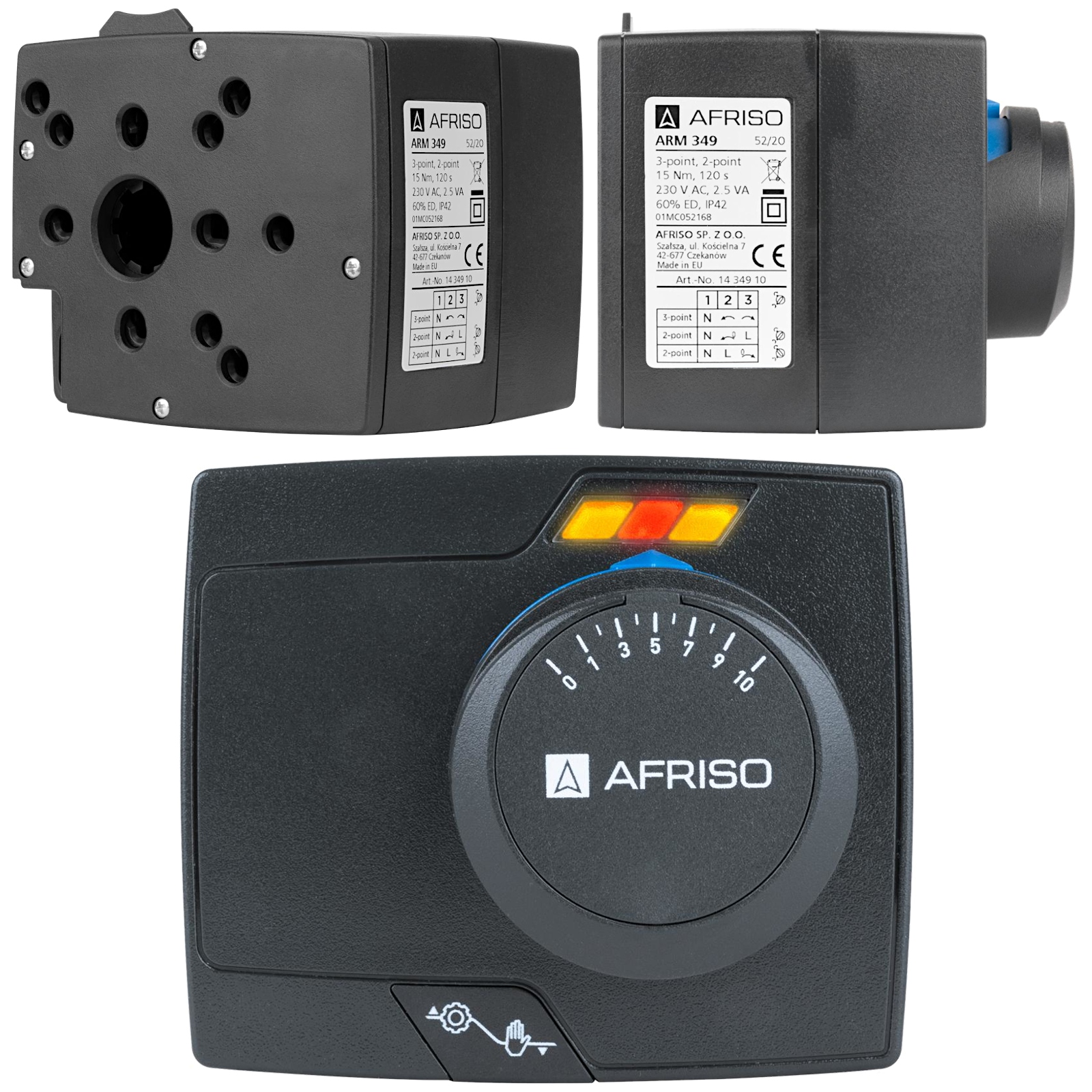

Pohonka Afriso Arm 349 2 I 3 Bodová 120s 230V

Popis produktu

Predmetom aukcie je: Elektrický pohon ARM 349 ProClick, 2- a 3-bodový, 230 V AC, 120 s, 15 Nm AFRISO APLIKÁCIA Elektrické pohony ARM ProClick sú určené na ovládanie rotačných zmiešavacích ventilov. V závislosti od verzie je ich krútiaci moment 6 alebo 15 Nm. Ich rozsah otáčania je 90°. Je tiež možné ovládať pohon v manuálnom režime pomocou otočného ovládača. POPIS Pohony ARM ProClick sa vyznačujú jedinečnými funkciami a atraktívnym vzhľadom. Dvojstranná stupnica na gombíku určuje stupeň otvorenia ventilu. Veľké LED diódy indikujú smer otáčania ventilu. Manuálne otáčanie ventilu je možné vďaka použitiu ľahko použiteľnej spojky vo forme tlačidla. Pohony ARM ProClick nevyžadujú údržbu vďaka použitiu mimoriadne adhézneho ozubeného maziva. Pohony sú dodávané s elektrickým káblom dlhým 2 m s žilami jasne označenými farbami. Kábel je spojený s pohonom pomocou zástrčky, ktorá je zabezpečená krytom. To umožňuje montáž pohonu na ventil bez pripojeného ovládacieho kábla. Montáž valca ARM ProClick na zmiešavacích ventiloch ARV ProClick sa vykonáva bez použitia nástrojov a bez dodatočných častí alebo adaptérov. Pomocou vhodných adaptérov je možné pohony ARM ProClick namontovať aj na ventily predchádzajúcej generácie ARV a na ventily iných výrobcov. V závislosti od konštrukcie ventilov je možné pohony ARMProClick namontovať na ventil pomocou mechanizmu ProClick alebo tradičným spôsobom pomocou upevňovacích a protiskrutkových skrutiek. V závislosti od elektrického pripojenia a typu ovládača môže pohon pracovať ako 2-bodový (SPST) alebo 3-bodový (SPDT). Podrobný popis je uvedený v návode na použitie. Pre ventily sa v funkcii miešania používajú 3-bodové valce (SPDT), zatiaľ čo ak má ventil fungovať ako spínací, potom vyberieme 2-bodový valc (SPST). - napájacie napätie: 230 V AC - čas otáčania o 90°: 120 sekúnd - krútiaci moment: 15 Nm - typ ovládania: 2-bodové alebo 3-bodové INOVATÍVNY systém ProClick Najväčšou výhodou novej generácie zmiešavacích ventilov ARV ProClick a elektrických pohonov ARM ProClick je inovatívny systém ProClick. Vďaka nemu montáž nového valca ARM ProClick na nový ventil ARV ProClick smeruje k dvom jednoduchým krokom: 1. Fotografia gombíka z ventilu ARV ProClick. 2. Nasaďte naň pohon ARM ProClick. A to všetko bez akýchkoľvek ďalších prvkov a použitia nástrojov. Jednoducho tak! Otočný gombík a modrý obmedzovací krúžok sú namontované na ventile so zámkom. Pod gombíkom je vždy priskrutkovaný adaptér pre elektrické pohony ARM ProClick. Montáž valca sa vykonáva jeho nasunutím na ventil s adaptérom v polohe vhodnej pre používateľa. Ak chcete skĺznuť pohon z ventilu, stačí stlačiť a podržať tlačidlo na uvoľnenie blokovacieho mechanizmu. Obnovený dizajn Pre pohodlnejšie ručné ovládanie sú gombíky v otočných zmiešavacích ventiloch ARV ProClick a elektrických valcoch ARM ProClick väčšie v porovnaní s predchádzajúcou generáciou. Majú tiež otočnú číselnú stupnicu, ktorá sa montuje na západku. 1. LED diódy – Pomocou čitateľných LED diód signalizuje pohon svoj smer otáčania, čo umožňuje rýchlu diagnostiku jeho práce. 2. Pohodlný gombík – Veľký gombík s jasným ukazovateľom nastavenia umožňuje jednoduché a presné ovládanie valca v manuálnom režime. 3. Tlačidlo prevádzkového režimu – Jednoduché tlačidlo umožňuje zmeniť režim prevádzky ovládača z automatického na manuálny. 4. Kábel s odnímateľnou zástrčkou – Ovládací kábel je pripojený k krytu pohonu zástrčkou. Uľahčuje to montáž samotného valca a vykonávanie elektrických spojení SCHÉMA MONTÁŽE VALCA NA VENTILE PROCLICK 1. Ventil ARV ProClick 2. Štyri upevňovacie body mechanizmu ProClick 3. Sploštenie na adaptéri 4. Páka mechanizmu ProClick 5. Pohon ARM ProClick 6. Prsteň s ukazovateľom 7. Gombík 8. Obojstranná stupnica Na montáž pohonu ARM ProClick na ventily ARV predchádzajúcej generácie slúži pripojovací set 1410110 (dostupný na našich ostatných aukciách): a. značka b. adaptér na tŕň ventilu c. skrutka blokujúca pohon Montáž pohonu je možná v jednej zo 4 polôh. Ukazovací prvok modrého krúžku by mal byť nastavený nahor. Ak sa po nasadení valca na ventil tento prvok nachádza v inej polohe, je potrebné vytiahnuť gombík, demontovať modrý krúžok a znovu ho nasadiť ukazovacím prvkom smerom nahor. Modrý krúžok má z vnútornej strany konštrukčný prvok umožňujúci jeho podkopanie plochým skrutkovačom.
