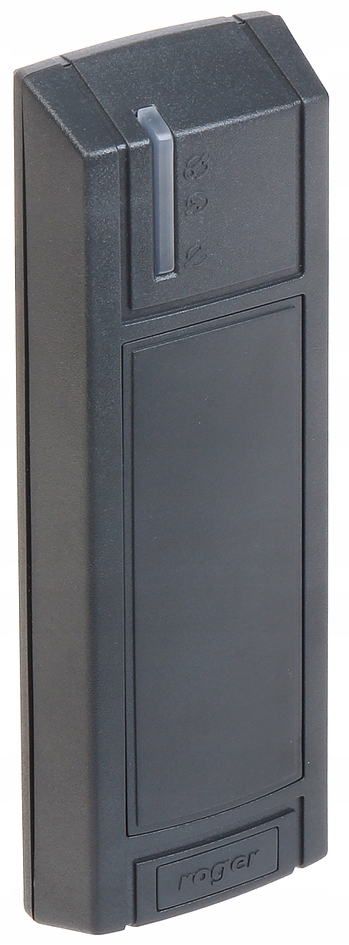

Kontrolér prístupu Roger PR312EM-BK

Popis produktu

Externý prístupový ovládač PR312MF-BK Popis Externý prístupový ovládač PR312MF-BK je ovládač jedného prechodu používaný v rámci systému kontroly prístupu RACS 4, ktorý bol navrhnutý s ohľadom na najpopulárnejšie riešenia kontroly prístupu. Môže byť použitý v autonómnych aj sieťových inštaláciách až do 4000 používateľov. Všetky ovládače série PRxx2 sú vybavené komunikačným rozhraním RS485, ktoré možno využiť ako na ich programovanie, tak aj na komunikáciu v sieťovom systéme. Systém kontroly prístupu na základe ovládačov PRxx2 je možné spravovať lokálne prostredníctvom sériových portov COM/USB alebo na diaľku prostredníctvom počítačovej siete WAN/LAN. Kontroler má zabudovaný čítač kariet štandardu MIFARE 13,56 MHz. Zariadenie je vybavené tromi programovateľnými vstupnými linkami NO/NC, dvoma programovateľnými tranzistorovými výstupmi a jedným reléovým výstupom, model PR312MF má zabudovanú klávesnicu. Prepojenie zariadenia s centrálou CPR obohacuje ovládač o ďalšie funkcie. Možnosť inštalácie priamo na 60 mm elektroinštalačnú skrinku. Programovanie ovládača Kontrolery majú podľa továrenských nastavení adresu ID=00 a naprogramovanú kartu MASTER, ktorá je dodávaná spolu s novými zariadeniami v súprave. Kartu je možné použiť na predbežné otestovanie zariadenia ihneď po jeho nainštalovaní. Zariadenie sa programuje z počítača pomocou softvéru PR Master. Pripojenie ovládača k počítaču si vyžaduje použitie vhodného komunikačného rozhrania: UT-2USB, UT-4DR alebo RUD-1 alebo použitie ústredne CPR32-NET-BRD. Alternatívne je možné ovládače série PRxx2 programovať manuálne pomocou klávesových príkazov opísaných v návode. Neskôr je možné na programovanie zariadenia použiť takzvané programovacie karty. Programovacie karty sú bežné bezkontaktné karty, ktorým boli počas konfigurácie priradené špecifické programovacie funkcie. Inštalácia Kontroler môže byť inštalovaný vo vnútri aj mimo budov a nevyžaduje dodatočnú ochranu pred zrážkami a vlhkosťou. Všetky elektrické pripojenia je potrebné vykonať pri odpojenom napájacom napätí. Všetky zariadenia pripojené k komunikačnej zbernici RS485 systému KD by mali mať spoločné mínus napájania (GND), aby sa to zabezpečilo, je potrebné spojiť mínusy všetkých napájacích zdrojov používaných v systéme. Úlohy prístupového ovládača Hlavnou úlohou kontrolórov prístupu je prijímať rozhodnutia týkajúce sa podporovaného prechodu. Logika fungovania prechodu a rozhodnutia sa prijímajú na základe konfiguračných údajov uložených v internej pamäti ovládačov. Rozhodnutia sa týkajú okrem iného prístupových práv, časových harmonogramov, režimov výzbroje systému, signalizácie poplachových stavov a ďalších. Špecifikácia Napätie napájania: Nominálne 12VDC, prípustné 10-15VDC Blízkokontaktné karty E: 13.56 MHz v súlade s ISO14443A a MIFARE Rozsah čítania : Do 15 cm pre karty typu ISO (závisí od typu a kvality karty) Priemerný odber prúdu: 50 mA Kontakt Tamper: Bezpotenciálový kontakt typu NC, 24V/50mA Vstupy: Tri (IN1 - IN3) dvojfázové vstupné linky NO/NC vnútorne polarizované do plusu napájania prostredníctvom rezistora 15kΩ, prah prepínania cca. 3.5V Reléový výstup: Reléový výstup (REL1) s jedným izolovaným kontaktom NO/NC, max. zaťaženie 30V/1.5A Tranzistorové výstupy: Dva tranzistorové výstupy (IO1, IO2) typu otvorený kolektor, max. zaťaženie 15VDC/1A Vzdialenosti: - Medzi ovládačom a kom. rozhraním. (RS485): max. 1200m - Medzi čítačkou a ovládačom: max. 150 m - Medzi ovládačom a expandérmi ES/VY: max. 150 m Environmentálna trieda: IV Prevádzková teplota: -25°C až 60°C Vlhkosť: 10% ~ 95% Trieda tesnosti: IP65 Hmotnosť: 150 g Rozmery (šírka /výška /dĺžka ): - Štandardná základňa: 46x152.5x23 mm - Hrubšia základňa: 46x152.5x35 mm
