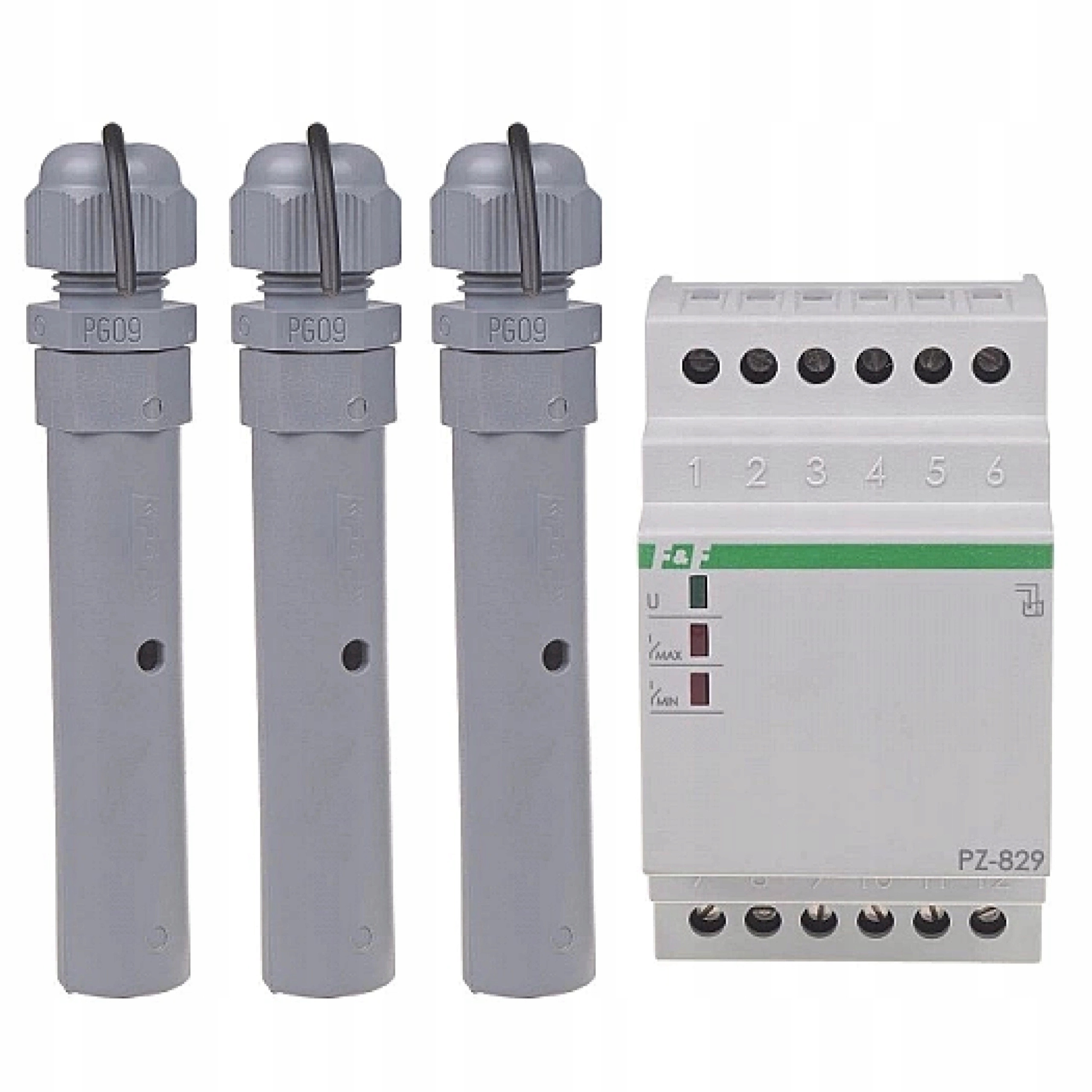

Relé na kontrolu hladiny kvapaliny PZ-829

Popis produktu

Relé na kontrolu hladiny kvapaliny PZ-829 PZ-829 s febrilnou reguláciou citlivosti. Určenie Relé PZ-829 slúžia na detekciu prítomnosti elektrických vodivých kvapalín na úrovniach namontovaných zaplavovacích sond. Umožňujú udržiavať stavy minimálnej a maximálnej kontrolovanej kvapaliny v rozsahu určenom používateľom. Akcia: Po poklese hladiny kvapaliny do stavu MIN (t. j. Rozopnuté elektródy MIN a COM) kontakt MIN sa prepne do polohy 11-12; kontakt MAX zostáva v polohe 8-9. Po dosiahnutí stavu MAX (skratové elektródy MAX a COM) sa kontakt relé MIN prepne do polohy 11-10 a kontakt MAX do polohy 8-7. Spôsob pripojenia sondy: Elektródová sonda pripojená káblom s priemerom žily do 1 mm² a maximálnou dĺžkou 100 m. Svorky 4-5-6 sú oddelené od siete. Technické údaje: - napájanie 230 V AC - záťažový prúd 2×[ - kontakt 2× oddelený 1P - citlivosť – nastaviteľná pre PZ-829 RC 1÷100kΩ - LED signalizácia napájania zelená - signalizácia prevádzkového stavu 2× LED červená - príkon 1,1 W - prípojka skrutkové svorky 2,5 mm² - rozmery 3 moduly (52,5 mm) - montáž na lištu 35 mm sonda zaplavenia: elektróda z kyselinovzdornej ocele + plastový kryt elektródy + tlmiaca tyč PG9 rozmery sondy Ø15, l=9,5 cm napätie elektród prúd elektród pripojovací kábel np.DY 1 mm²
