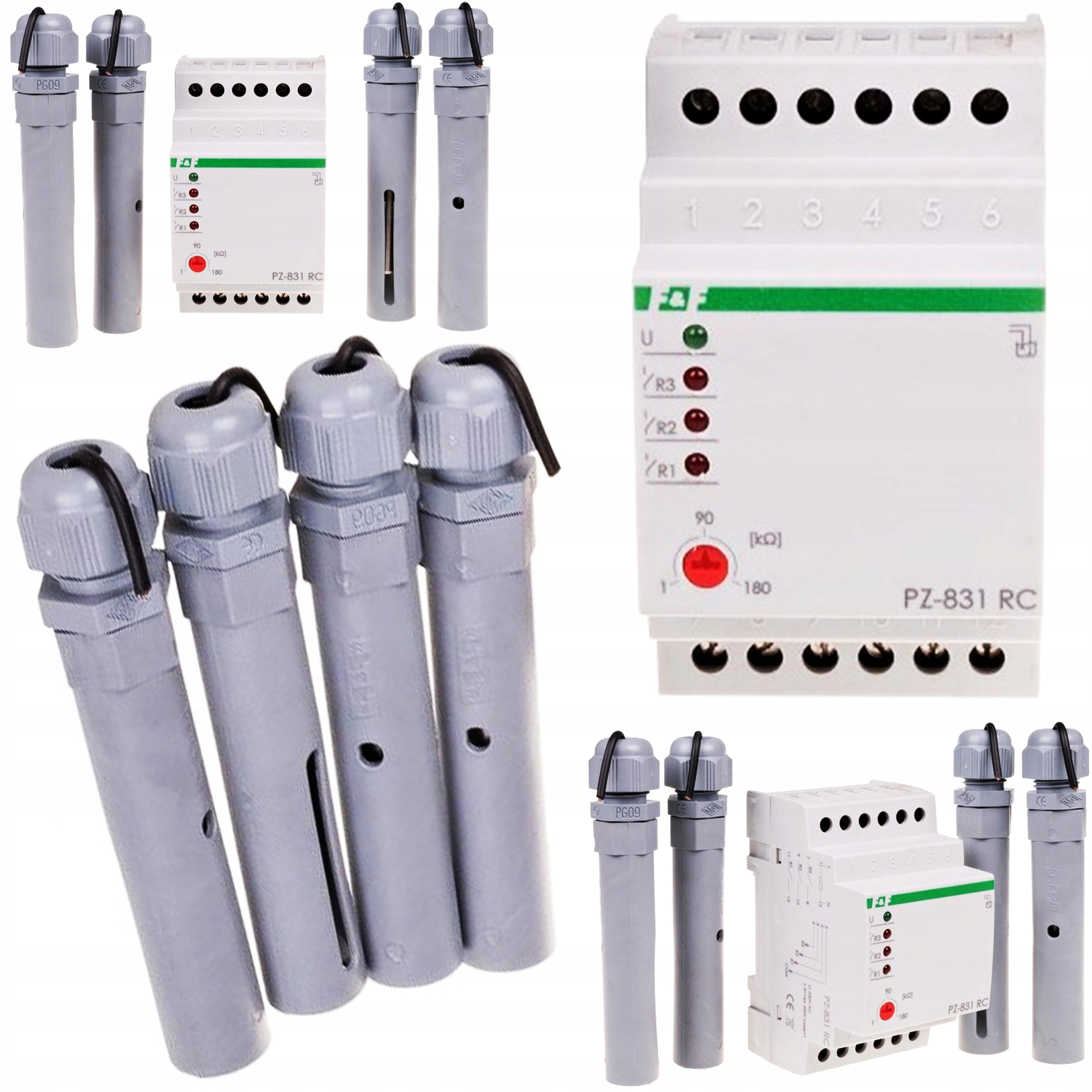

Hladinové relé pre kontrolu kvapalín PZ-831 Rc Ff

Popis produktu

Relé na kontrolu hladiny kvapaliny PZ-831 RC FF - Kód: PZ-831RC - EAN: 5908312592549 - Výrobca: F&F TRI-STATE. Určenie: Relé PZ-831 slúži na detekciu prítomnosti elektrických vodivých kvapalín na úrovniach namontovaných zapaľovacích sond. Akcia: V suchom stave (všetky sondy sú otvorené) sú všetky reléové kontakty otvorené. Skrat kvapaliny základnej sondy COM a nasledujúcej hladinovej sondy spôsobí uzavretie kontaktu relé priradeného k danej sonde, napr. v okamihu zaplavenia sondy prvej úrovne R1 (skrat základnej sondy COM a sondy úrovne R1) sa kontakt 11-12 uzavrie. Analogicky pre sondy úrovne R2 a R3. Zníženie hladiny kvapaliny pod hladinovú sondu (roztvorenie sondy COM a hladinovej sondy) spôsobí otvorenie kontaktu priradeného k danej sonde. Spôsob pripojenia sondy: Elektródová sonda pripojená káblom s priemerom žily do 1 mm² a maximálnou dĺžkou 100 m. Svorky 3-4-5-6 sú oddelené od siete. Technické údaje: - napájanie 230 V AC - záťažový prúd 3×[ - kontakt 3× oddelený 1Z - citlivosť – nastaviteľná pre PZ-829 RC 1÷180kΩ - LED signalizácia napájania zelená - signalizácia prevádzkového stavu 3× LED červená - príkon 1,1 W - prípojka skrutkové svorky 2,5 mm² - rozmery 3 moduly (52,5 mm) - montáž na lištu 35 mm sonda zaplavenia: elektróda z kyselinovzdornej ocele + plastový kryt elektródy + tlmiaca tyč PG9 rozmery sondy Ø15, l=9,5 cm napätie elektród prúd elektród pripojovací kábel np.DY 1 mm²
