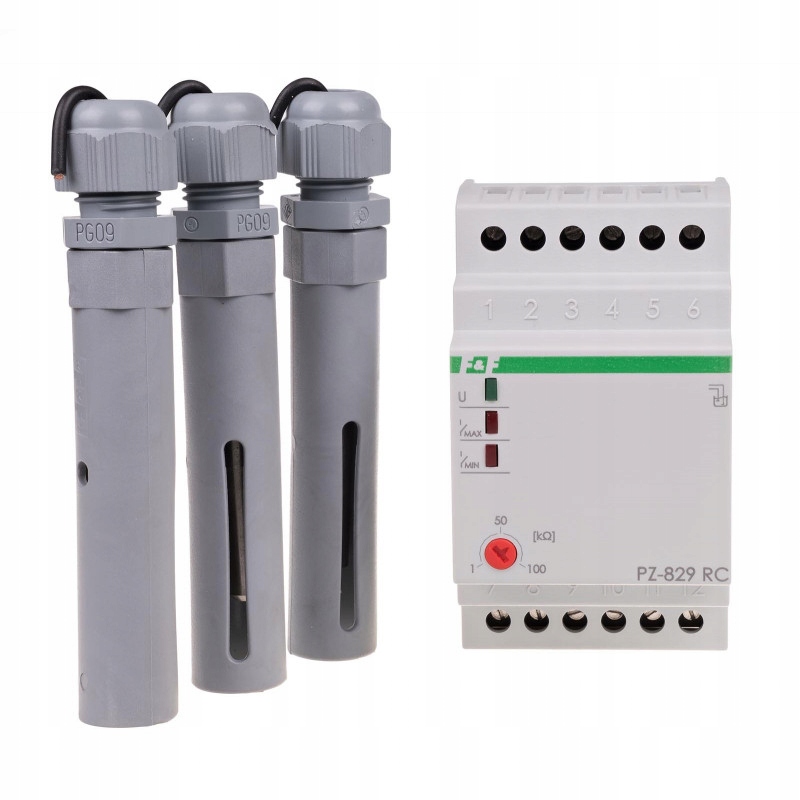

Relé na kontrolu hladiny dažďovej vody PZ-829 Rc-wd

Popis produktu

Relé na kontrolu hladiny dažďovej vody PZ-829 RC-WD Relé PZ-829 detekujú prítomnosť elektrických vodivých kvapalín na úrovniach montáže zaplavovacích sond. Udržujú stavy minimálnej a maximálnej kontrolovanej kvapaliny v rozsahu určenom používateľom.Účinok Po poklese hladiny kvapaliny do stavu MIN (t. j. Rozopnuté elektródy MIN a COM) kontakt MIN sa prepne do polohy 11-12; kontakt MAX zostáva v polohe 8-9. Po dosiahnutí stavu MAX (skratové elektródy MAX a COM) sa kontakt relé MIN prepne do polohy 11-10 a kontakt MAX do polohy 8-7. Elektródové sondy (3 ks) ) pripájané káblom s priemerom žily do 1 mm² a maximálnou dĺžkou 100 m. Pozor! Svorky 4-5-6 sú oddelené od siete. Technické údaje: - Napájacie napätie 230 V AC - Výkonný prvok 2 × relé - Maximálny záťažový prúd 2 × 16 A - Konfigurácia kontaktov 2 × NO/NC - Rozdelenie kontaktu ÁNO - Citlivosť – nastaviteľná 1÷820 kΩ - Spolupráca s dažďovou vodou ÁNO - Napätie meracích výstupov 6 V - Typ zaplavovacej sondy 3 x PZ2 - Oneskorenie prepínania kontaktu pre bod MIN 1÷2 s - Oneskorenie prepínania kontaktu pre maximálny bod MAX 5 s - Svorky sond sú oddelené od siete transformátorom - Prípojka skrutkových svoriek 4,0 mm² - Uťahovací moment 0,5 Nm - Príkon 1,1 W - Pracovná teplota -25 ÷ 50 °C - Rozmery 3 moduly (52,5 mm) - Montáž na lištu 35 mm - Stupeň ochrany IP20
