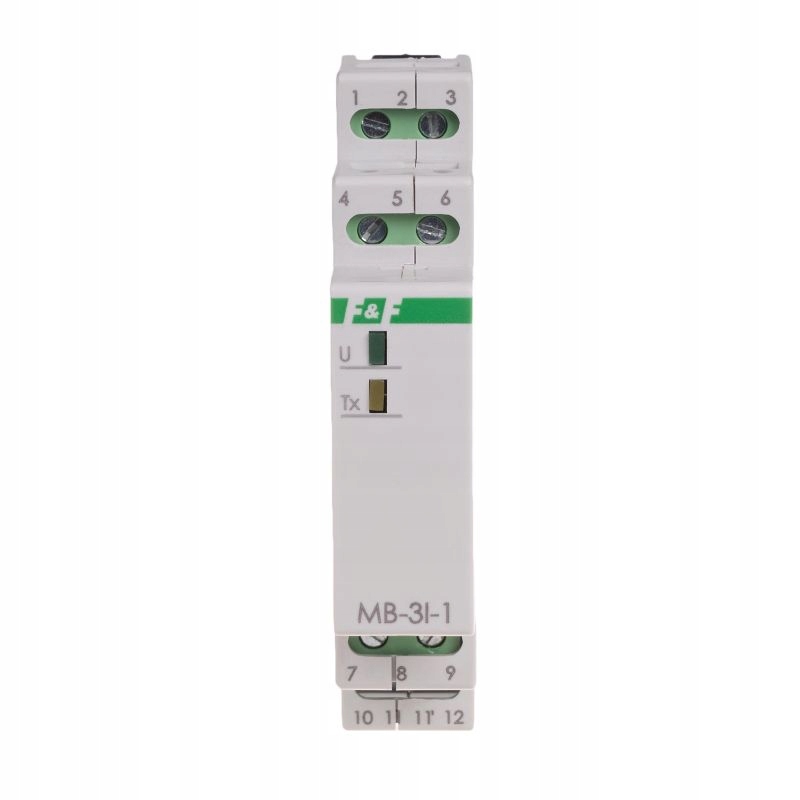

Merací prevodník MB-3l-1 Ff

Popis produktu

Merací prevodník MB-3l-1 FF - Kód: MAX-MB-3I-1-15A - EAN: 5908312595373 - Výrobca: F&F Určenie Prevodník MB-3I-1 je určený na meranie intenzity striedavého alebo jednosmerného prúdu a výmenu dát pomocou portu RS485 podľa protokolu MODBUS RTU. Akcia Modul vykonáva nepretržité meranie intenzity prúdu prúdiaceho cez meracie vstupy. Hodnoty vstupných prúdov je možné prečítať prostredníctvom portu RS485 pomocou komunikačného protokolu MODBUS RTU. Všetky parametre komunikácie a výmeny údajov sú nastavené z výroby. Výnimkou je sieťová adresa modulu, ktorú nastavíme pomocou viacpolohového prepínača umiestneného pod čelnou fasádou modulu. Zapnutie napájacieho napätia je signalizované svietením LED zelenej U. Správna výmena údajov medzi modulom a druhým zariadením je signalizovaná žltou LED svietením Tx. Prevodník meria účinnú hodnotu prúdu TrueRMS, čo zaručuje vysokú presnosť merania aj pri deformovaných priebehoch. Parametre protokolu MODBUS RTU - protokol MODBUS RTU - režim prevádzky SLAVE - nastavenie portu Počet bitov za sekundu: 9600 - dátové bity: 8 - párnosť: žiadna - štartovacie bity: 1 - brzdové bity: 2 - rozsah sieťových adries 20÷29 - kódy príkazov 4: Čítanie všetkých alebo viacerých záznamov vstupných hodnôt - (0×04 - Read Input Register) - 17: Čítanie ID - (0x11 - Report Slave ID) - maximálna frekvencia dotazov 15 Hz Parametre registrov - adresa popis rozkaz typ atr - 1000 hodnota prúdu kanála 1 (L1) 04int read - 1001 hodnota prúdu kanála 2 (L2) 04int read - 1002 hodnota prúdu kanála 3 (L3) 04int read - hodnota jedného registra je 16-bitové číslo, ktoré zobrazuje hodnotu nameraného napätia s znakom +/-. Najstarší bit znamená znak čísla: 0 – kladné číslo; 1 záporné číslo. Rozsah hodnôt čísel v registri je v rozmedzí -32768÷+32768. - Vstupné hodnoty prúdov sa zaznamenávajú do registrov vo forme celkových čísel 0,1 A (napr. hodnota registra 103 zodpovedá intenzite prúdu 10,3 A). Technické údaje - napájacie napätie 9÷30 V DC - maximálny odber prúdu 50 mA - rozsah meraní TrueRMS - MB-3I-1 5A: prúd 5A AC - napätie 285 V AC / 400 V DC - max. prúd Iin 10A - MB-3I-1 15A: prúd 0÷14,14A AC / 0÷20A DC - napätie 285 V AC / 400 V DC - max. prúd Iin 18A AC / 24A DC - chyba merania 0,5% - presnosť čítania registra 0,1A - frekvencia vzorkovania 10 Hz - prepichovacie napätie WE->WY 2,1 kV - chyba spracovania ±0,5% - frekvencia vzorkovania 10 Hz - port RS485 - Komunikačný protokol MODBUS RTU - pracovná teplota -20°C÷+50°С - prípojka skrutkové svorky 2,5 mm² - rozmery 1 modul (18 mm) - montáž na lištu TH-35 - stupeň ochrany IP20
