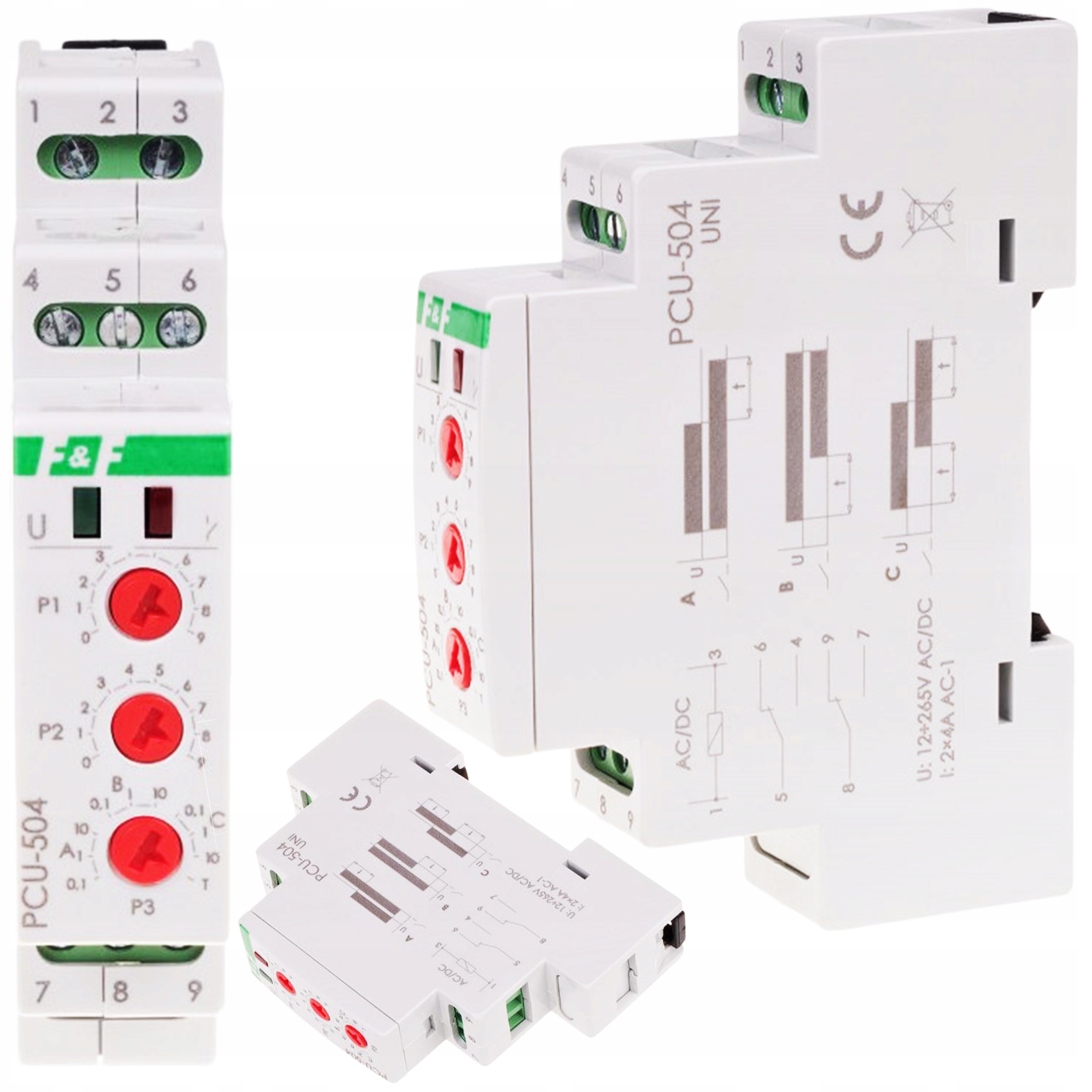

Univerzálny časový spínač PCU-504 Uni

Popis produktu

Univerzálny časový spínač PCU-504 UNI 12-264V AC/DC
Časový spínač s udržiavaním po výpadku napájacieho napätia.
Určenie
Časový spínač slúži na časové ovládanie v systémoch priemyselnej a domácej automatizácie (napr. vetranie, vykurovanie, osvetlenie, signalizácia atď.).
Relé má funkciu udržiavania až 10 minút a prepínania kontaktu po výpadku napájacieho napätia.
Akcia
Funkcie:
A-PODPORA
Po zapnutí napájania relé nasleduje zapnutie kontaktov (položka 5-4/8-7). Po výpadku napájacieho napätia sa zapnutie kontaktov udržiava počas nastaveného času. Po zadanom čase sa kontakty odpoja (položka 5-6/8-9).
B-ONESKORENÉ ZAPNUTIE
Po zadaní napájacieho napätia zostávajú kontakty otvorené (položka 5-6/8-9) počas nastaveného času. Po odmeraní času dochádza k zapnutiu kontaktov (položka 5-4/8-7) až do okamihu zániku napájacieho napätia.
C-ONESKORENÉ ZAPNUTIE S PODPOROU
Po zadaní napájacieho napätia zostávajú kontakty otvorené (položka 5-6/8-9) počas nastaveného času. Po odmeraní času nasleduje zapnutie kontaktov (položka 5-4/8-7). Po výpadku napájacieho napätia sa zapnutie kontaktov udržiava počas nastaveného času. Po zadanom čase sa kontakty odpoja (položka 5-6/8-9).
Pozor!
* Pri zapnutom napájaní systém nereaguje na zmenu nastavenia času a funkcií.
* Práca s novými nastaveniami funkcií a času nastáva po vypnutí a opätovnom zapnutí napájania.
Technické údaje
- napájanie 12÷264 V AC/DC
- záťažový prúd AC-1 2×4A
- Oddelený kontakt 2P
- nastavenie času
- Funkcia A a C 0,1s÷10min.
- funkcia B 0,5s÷16min.30s
- oneskorenie prevádzky pre averzné funkcie < 50 ms
- LED signalizácia napájania zelená
- signalizácia stavu LED kontaktov, červená
- príkon 0,56 W
- pracovná teplota – 25÷50°C
- prípojka skrutkové svorky 2,5 mm²
- uťahovací moment 0,4 Nm
- rozmery 1 modul (35 mm)
- montáž na lištu TH-35
- stupeň ochrany IP20
