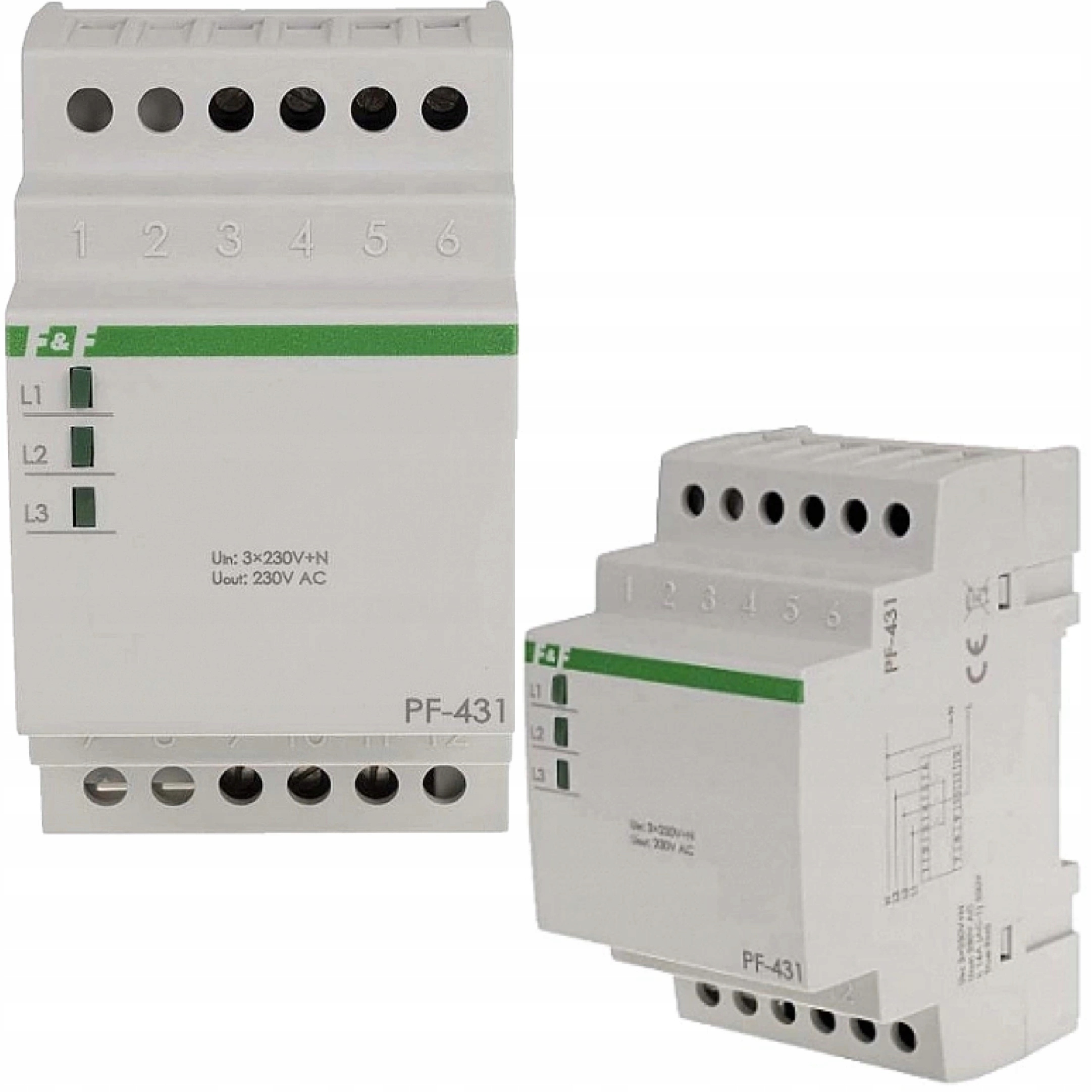

Automatický prepínač fáz PF-431

Popis produktu

Automatický prepínač fáz PF-431 PRIAME PRIPOJENIE 16A. S PRIORITOU. Určenie: Automatický prepínač fáz slúži na zachovanie kontinuity napájania jednofázového prijímača v prípade výpadku napájacej fázy alebo spodku jeho parametrov pod normou. Akcia: Na vstup prepínača je privedené trojfázové napätie (3×230V+N). Na výstup prepínača je nasmerované jednofázové napätie (230 V AC), t. j. fázové napätie jednej z fáz. Elektronický systém prepínača kontroluje hodnoty napätia privádzaného do fáz tak, aby výstupné napätie nebolo menšie ako 195 V. Fáza s správnymi parametrami je nasmerovaná na výstup prepínača. Správne parametre vstupného napätia jednotlivých fáz sú signalizované svietením diód. Fáza L1 je prioritou, t. j. že ak budú jej parametre správne, táto fáza bude vždy pripojená k výstupu. V prípade poklesu napätia vo fáze L1 pod 190 V alebo jeho zániku (zhasne zelená dióda L1), elektronický systém prepne na výstup fázu L2 (pokiaľ jej parametre budú správne). V prípade súčasnej absencie správnych napätí vo fázach L1 a L2 (zelené diódy L3 a L2) sa na výstup pripojí fáza L3. V prípade návratu správneho napájacieho napätia vo fáze L1 (nad 195 V) systém zapne túto fázu na výstup. Technické údaje: - vstupné napätie 3×230V+N - výstupné napätie 230 V AC - záťažový prúd < 16A - prahová hodnota prepnutia pre L1 < 195 V - prahová hodnota prepnutia pre L2 a L3 < 190 V - hysteréza 5V - chyba merania napätia ±1% - čas prepínania 0,5÷0,8 sekúnd - signalizácia nap. vstupné 3×LED zelená - pracovná teplota -25÷50ºC - prípojka skrutkové svorky 2,5 mm² - rozmery 3 moduly (52,5 mm) - montáž na lištu 35 mm
