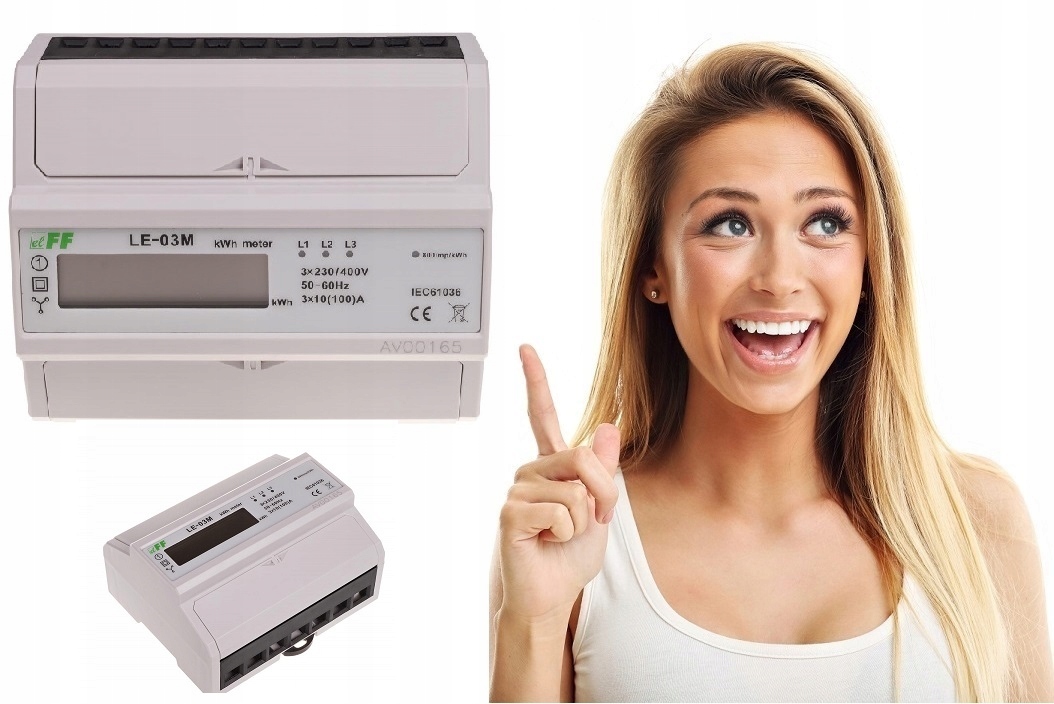

Merač elektrickej energie 3F LE-03M MID RS-485

Popis produktu

Merač elektrickej energie 3F LE-03M MID RS-485 - Kód: LE-03M - EAN: 5908312594406 - Výrobca: F&F Vzdialené čítanie. Trojfázový. Port RS-485 + Modbus RTU. Určenie LE-03M je statický (elektronický), kalibrovaný ukazovateľ elektrickej energie trojfázového striedavého prúdu v priamom systéme. Slúži na indikáciu a zaznamenávanie spotrebovanej elektrickej energie s možnosťou diaľkového čítania indikácií prostredníctvom káblovej siete štandardu RS-485. Akcia Merač LE pod vplyvom prúdiaceho prúdu a aplikovaného napätia presne meria množstvo elektrickej energie spotrebovanej každou fázou. Spotreba energie vo fáze je signalizovaná blikaním príslušnej LED diódy (800 imp/kWh). Súčet energie spotrebovanej počas troch fáz sa prepočítava na celkovú energiu spotrebovanú trojfázovým systémom a jej hodnota je indikovaná LCD displejom. Číslica za desatinnou čiarkou označuje desatinné časti kWh (0.1 kWh = 100 Wh) Komunikácia s indikátorom pracujúcim ako zariadenia typu SLAVE prebieha podľa normy Modbus RTU cez sériový port RS-485. Odčítané hodnoty registrov po prepočte poskytujú výsledok v kWh v súlade s údajmi na displeji indikátora. Každý z ukazovateľov je identifikovaný prostredníctvom jedinečnej adresy odoslanej používateľom. Pozor! Indikátor má impulzný výstup SO+ – SO-. To umožňuje pripojenie iného impulzného čítacieho zariadenia (SO) generovaného impulzmi prostredníctvom počítadla. Na správne fungovanie počítadla nie je potrebné pripojenie ďalšieho zariadenia. Indikátor má možnosť zapečatenia krytov vstupných a výstupných svoriek, čo znemožňuje obísť počítadlo. Technické údaje - referenčné napätie 3×230/400V+N - základný prúd* 3×10A - maximálny prúd* 3×100A - minimálny prúd* 0,04 A - trieda presnosti 1 - kompatibilita - vlastný odber merača < 10VA; < 2W - rozsah ukazovateľov počítadla 0÷999999,9 kWh - konštanta počítadla (1,25 Wh/imp) 800 imp/kWh - signalizácia čítania LED červená - impulzný výstup SO+ SO – otvorený kolektor - napätie pripojenia SO+ SO – < 30 V DC - prúd pripojenia SO+ SO – < 27 mA - pevná SO+ SO- (1,25Wh/imp) 800imp/kWh - čas impulzu SO+ SO – 34÷80 ms - Port RS-485 - Komunikačný protokol MODBUS RTU - pracovná teplota -20÷55°C - prípojka skrutkové svorky 25 mm² - rozmery 7 modulov (122 mm) - montáž na lištu TH-35 - stupeň ochrany IP20 *) Základný prúd – určuje hodnotu prúdu, pri ktorom je percentuálna chyba merania blízka nule. Ak je prúd prúdiaci cez merač väčší ako základný, chyba merania má záporný znak, čo funguje v prospech platiteľa za elektrickú energiu. Ak je však prúd prúdiaci cez merač menší ako základný, percentuálna chyba merania má kladný znak, čo funguje v neprospech platiteľa s elektrickou energiou. Uvedené tvrdenia vyplývajú z metrologickej charakteristiky (percentuálna chyba merania funkcie prúdu), ktorá je priložená k návodu na obsluhu elektromeru. Je zrejmé, že merač správne meria elektrickú energiu s presnosťou triedy merača v celom rozsahu merania. Maximálny prúd je maximálny prúd, ktorým môžeme neustále zaťažovať elektromer. Minimálny prúd – najnižšia hodnota prúdu zaťaženia, ktorú merač detekuje a zaznamenáva. Označenie na zariadení: 3×10(3×100)A – pozícia 1 (pred zátvorkou): základný prúd 3×10A; pozícia 2 (v zátvorke): maximálny prúd 3×100A.
