Merač elektrickej energie 3F LE-03d MID Ff

Popis produktu

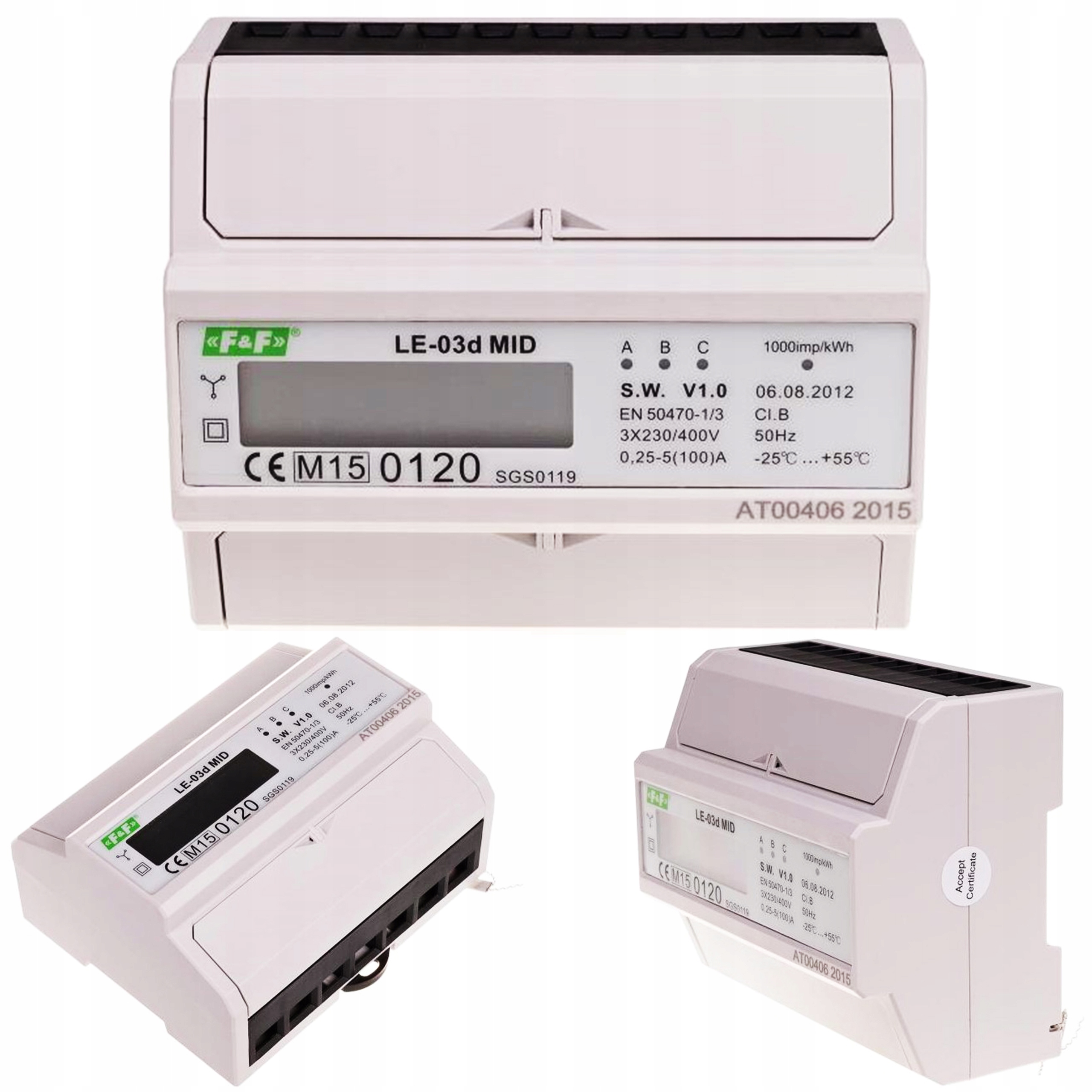

Merač elektrickej energie 3F LE-03d MID FF
- Kód: LE-03d
- EAN: 5908312592365
- Výrobca: F&F
Trojfázový. Prúd 100A.
Určenie:
LE-03 sú statické (elektronické) kalibrované merače elektrickej energie, ktoré slúžia ako počítadlá na meranie elektrickej energie trojfázového striedavého prúdu v priamom systéme.
Akcia:
Špeciálny elektronický systém pod vplyvom prúdiaceho prúdu a aplikovaného napätia v každej fáze generuje impulzy v množstve úmernom spotrebovanej elektrickej energii v tejto fáze. Spotreba energie vo fáze je signalizovaná blikaním príslušnej LED (L1, L2, L3). Súčet impulzov z troch fáz signalizovaný blikaním LED (800 imp/kWh) sa prepočítava na energiu spotrebovanú v celom trojfázovom systéme a jej hodnota je indikovaná segmentovým LCD displejom v LE-03d alebo mechanickým bubnovým počítadlom v LE-03.
Počítadlo má impulzný výstup SO+ – SO. To umožňuje pripojenie iného impulzného čítacieho zariadenia (SO) generovaného impulzmi prostredníctvom počítadla. Na správne fungovanie počítadla nie je potrebné pripojenie ďalšieho zariadenia.
Merač má možnosť zapečatenia krytov vstupných a výstupných svoriek, čo znemožňuje obídenie počítadla.
Technické údaje:
- referenčné napätie 3×230V+N
- základný prúd 10 A
- maximálny prúd 100 A
- minimálny prúd 0,04 A
- presnosť merania podľa IEC61036 trieda 1
- rozsah ukazovateľov počítadla 0÷999999,9 kWh
- konštanta počítadla (1,25 Wh/imp) 800 imp/kWh
- signalizácia čítania 4×LED červená
- impulzný výstup SO+ SO – otvorený kolektor
- napätie pripojenia SO+ SO – < 30v dc="" p="">
- prúd pripojenia SO+ SO – < 27ma p="">
- pevná SO+ SO- (1,25Wh/imp) 800imp/kWh
- čas impulzu SO+ SO – 90 mesiacov
- vlastný odber merača < 10VA; < 2w p="">
- stupeň ochrany IP20
- pracovná teplota: LE-03 -20÷65°C ; LE-03d -20÷50°C
- prípojka skrutkové svorky 25 mm²
- rozmery 7 modulov (122 mm)
- montáž na lištu 35 mm
