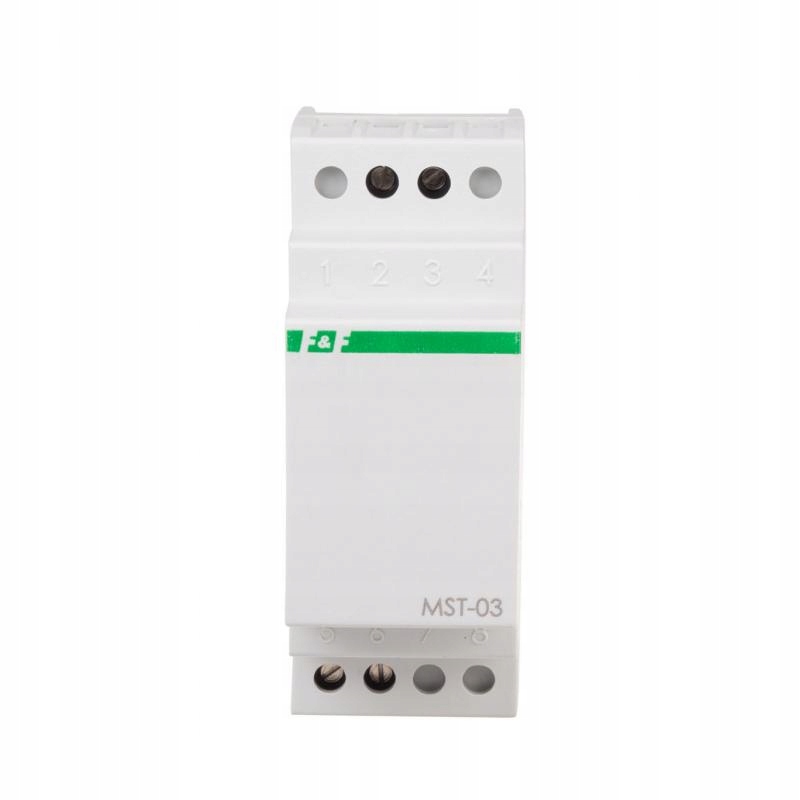

Obmedzovač štartovacieho prúdu pre obvody 230 V Ac MST-03

Popis produktu

Obmedzovač štartovacieho prúdu pre obvody 230 V AC MST-03
MST-03 je určený na obmedzenie preťaženia prúdu vyskytujúceho sa v okamihu zapnutia napájania obvodov s indukčnou alebo kapacitnou charakteristikou. Takéto obvody zahŕňajú napríklad LED osvetlenie, impulzné napájacie zdroje, svietidlá. MST-03 nájde uplatnenie aj v prípade obvodov s nelineárnymi vlastnosťami, ako sú napr. Žiarovky alebo halogénové žiarovky.Fungovanie obmedzovača štartovacieho prúdu MST-03:Priložený okamžitým (zvončekovým) vypínačom automatický Počiatočný prúd prúdiaci cez prijímače kapacitného, indukčného alebo nelineárneho charakteru môže mnohonásobne prekročiť menovité hodnoty. Trvanie takéhoto preťaženia je veľmi krátke (zvyčajne menej ako 0,1 sekundy). Vzhľadom na úroveň preťaženia však môže viesť k uvoľneniu nadprúdovej ochrany alebo lepeniu reléových kontaktov v systémoch domácej automatizácie. MST-03 pri zapnutí vynucuje prúdenie cez zabudovaný termistor NTC, ktorý obmedzuje maximálnu amplitúdu prúdu. Po uplynutí času 1÷1,5 sekundy sa termistor zablokuje. Od tohto momentu prúd bez akýchkoľvek obmedzení prúdi do zaťaženia. Odpor termistora závisí od hodnoty prúdu a času prevádzky, a preto účinok obmedzenia časom slabne. To minimalizuje skok prúdu, ktorý by sa mohol objaviť v okamihu odpojenia termistora. POZOR!
MST-03 nie je určený na plynulé rozjasnenie osvetlenia.Technické údaje:
- Napájacie napätie 230 V AC
- Maximálny záťažový prúd AC-1 30 A
- Výkonný prvok relé + NTC termistor
- Konfigurácia kontaktov 1 × NO
- Výstupné napätie OUT 230 V AC
- Oneskorenie prepínania 1÷1,5 s
- Prípojka skrutkových svoriek 4,0 mm²
- Uťahovací moment 0,4 Nm
- Príkon 1 W
- Pracovná teplota -25 ÷ 50 °C
- Rozmery 2 moduly (35 mm)
- Montáž na lištu 35 mm
- Stupeň ochrany IP20
