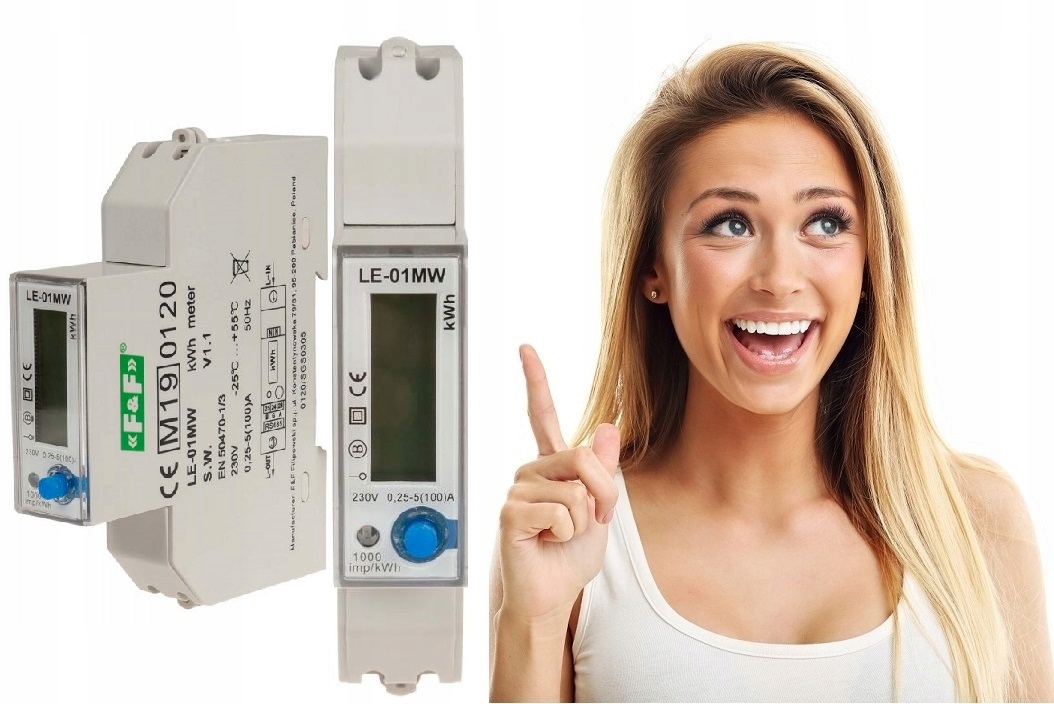

Elektrický merač energie 1-fázový LE-01MW Ff

Popis produktu

Elektrický merač energie 1-fázový LE-01MW
- Kód: LE-01MW
- EAN: 5902431672304
- Výrobca: F&F
Opis produktu:
Elektronický merač spotreby prúdu LE-01MW je jednofázový a tarifný merač. Je určený na meranie spotreby elektrickej energie v priamom 2-vodičovom systéme. Súlad so smernicou MID.
Účinok:
Elektronický merač spotreby prúdu LE-01MW má zabudovaný časovač reálneho času umožňujúci meranie spotreby prúdu podľa rôznych tarifných zón. Je vybavený komunikačným rozhraním RS-485 s protokolom Modbus RTU. Vďaka tomu je možné diaľkové čítanie a diaľková konfigurácia merača prúdu.
Podľa platných noriem EÚ má merač spotreby prúdu LE-01 MW vyhlásenie o zhode so smernicou MID:
Smernica 2014/32/EÚ
Číslo certifikátu SGS 0120/SGS0305
Charakteristika zariadenia:
- jednofázový merač spotreby prúdu;
- priame meranie do 100 A;
- montáž na DIN lištu (1 modul);
- práca v jednom z 2 režimov merania:
- - meranie aktívnej a pasívnej energie,
- - meranie aktívnej energie odobratej a odovzdanej do siete
- meranie energie v 4 tarifných zónach;
- vstavaný hodinový stroj v reálnom čase s batériovým udržiavaním na prepínanie tarifných zón;
- 8 časových harmonogramov, ktoré rozdeľujú deň na tarifné zóny;
- možnosť zúčtovania energie podľa iných harmonogramov pre pracovné dni a víkend;
- indikácie parametrov siete (napätie, prúdy, činný výkon, jalový výkon, zdanlivý výkon, koeficient výkonu, frekvencia);
- port RS-485 umožňuje spoluprácu s aplikáciou MeternetPro – diaľkové čítanie a konfigurácia merača prúdu;
- protokol Modbus RTU – umožňuje spoluprácu s aplikáciou MeternetPro – diaľkové čítanie a konfigurácia;
- podsvietený LCD displej;
- možnosť lokálneho odčítania indikácie spotreby prúdu aj v prípade výpadku napájania merača;
- súlad so smernicou MID;
Dodatočné funkcie pre merač spotreby prúdu LE-01 MW
Bezplatný servisný program LE Config
Program umožňuje testovacie odčítanie napočítanej hodnoty energie a nastavenie základných parametrov merača.
LE Config spolupracuje aj s meračmi spotreby prúdu:
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ-CT, LE-03MQ, LE-01MW, LE-03MW, LE-03MW
Na stiahnutie tu: Program LE Config > stiahnuť
Pre komunikáciu merača prúdu LE-01MW s počítačom je potrebný konvertor USB CN-USB-485 ►
Nižšie je okno aplikácie LE Config:
Program LE_config pre merač spotreby prúdu LE-01MW Program LE_config pre merač spotreby prúdu LE-01MW
MeternetPRO – diaľkové čítanie merača prúdu
Program MeternetPRO umožňuje diaľkové čítanie stavov a indikácií meračov, multimetrov, meracích prevodníkov, vstupných/výstupných rozširujúcich modulov a iných meracích zariadení komunikujúcich podľa protokolu Modbus RTU. Aplikácia je neoddeliteľnou súčasťou programu Excel. Prečítané údaje sú uvedené v tabuľke programu. Údaje je možné ľubovoľne tvarovať podľa programových funkcií tabuľkového procesora. Výmena údajov medzi zariadeniami a aplikáciou sa vykonáva prostredníctvom siete RS-485 alebo lokálnej siete LAN. Program je spolu s databázou nainštalovaný na špeciálnom serveri MT-CPU-1, ktorý pracuje v lokálnej sieti. Programové používateľské rozhranie je webová aplikácia (webová stránka). Prístup k programu je prostredníctvom akéhokoľvek internetového prehliadača. V prípade siete LAN s verejnou IP adresou existuje možnosť konfigurácie práce programu a čítania údajov cez internet.
Modul predplatiteľského zúčtovania spotreby elektrickej energie
Modul predplatiteľského zúčtovania spotreby elektrickej energie alebo iných zaznamenaných narastajúcich hodnôt, napr. spotreba vody, tepla atď. Umožňuje výpočet prírastkov hodnôt v určených zúčtovacích obdobiach (časových intervaloch). Cykly: mesačné, týždenné, denné, hodinové. Modul umožňuje vytvárať mnoho individuálnych a paralelne pracujúcich správ.
Technické údaje:
- Jednofázový typ
- Porty RS-485
- Komunikačný protokol MODBUS RTU
-
Zhoda Smernica MID 2014/32/EÚ
-
Referenčné napätie 230 V AC
-
Základný prúd 5 A
-
Maximálny prúd 100 A
-
Minimálny meraný prúd 0,02 A
-
Vlastný odber merača 8 VA; 0,4 W
-
Rozsah ukazovateľov počítadla je 6 číslic
-
Konštantná hodnota počítadla 100; 1000; 2000 imp//(kWh/kvarh)
-
Trieda presnosti B
-
1-fázová, 2-vodičová inštalácia
-
Nominálna frekvencia 50 Hz
-
Trieda ochrany izolácie II trieda
-
Namerané napätie 100÷289 V AC
-
Preťažiteľnosť 30×lmax/10 ms
-
Izolácia 4 kV/1 min.; 6 kV/1
