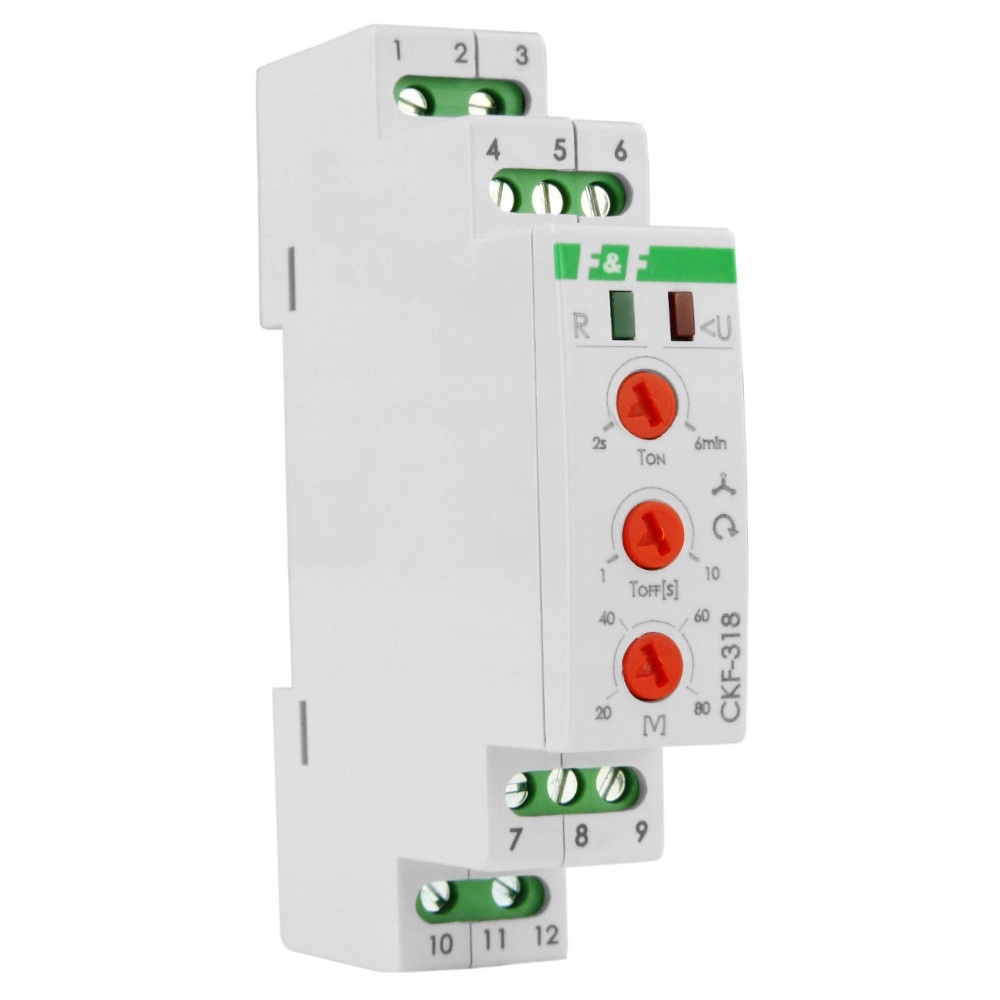

Snímač poradia a zániku fázy CKF-318

Popis produktu

Snímač poradia a zániku fázy CKF-318
Určenie
Snímač poradia a zániku fázy CKF-318 je určený na ochranu elektrických motorov napájaných z trojfázovej siete 3×400V (bez neutrálneho kábla).
Realizované bezpečnostné funkcie:
- napäťová asymetria medzi fázami
- úplné zánik fázy
- symetrický pokles napätia v troch fázach
- zmena poradia fáz
- prekročenie horného prahu fázového napätia >480 V
- prekročenie dolného prahu fázového napätia < 320 V
Akcia
Pri správnych podmienkach napätia siete sú kontakty snímača zatvorené. V prípade výskytu napäťových anomálií senzor odpojí kontakty s príslušným časovým oneskorením. Návrat parametrov siete do normálnych podmienok spôsobí opätovné zapnutie kontaktov s nastaveným oneskorením.
signalizácia:
LED zelená [R]:
- svieti – správne parametre, uzavretý kontakt
- bliká – odpočítavanie času oneskorenia opätovného zapnutia
LED červená [- svieti – asymetria napätia alebo napätie pod 320 V
- bliká ×1/s – nesprávne poradie fáz
- bliká ×3/s – napätie nad 480 V
Technické údaje
- napájanie 3×400
- kontakt 2× oddelený 1×NO/NC
- záťažový prúd < 10 A
- kontrola napájania 2× LED
- napäťová asymetria prevádzky 20÷80V
- napätie prevádzky min/max < 320 V~ / >480 V~
- napäťová hysterézia 5V
- oneskorenie vypnutia pri asymetrii 1÷10s
- oneskorenie opätovného zapojenia pri asymetrii a zániku 2÷360s
- doba prevádzky pre napätie min/max 5s / 0,5s
- príkon 1,6 W
- prípojka skrutkové svorky 2,5 mm²
- pracovná teplota –25÷40°C
- rozmery 1 modul (18 mm)
- montáž na lištu TH-35 mm
- stupeň ochrany IP20
