Počítadlo Spotreby Energie F&F-LE-02d Ct

Popis produktu

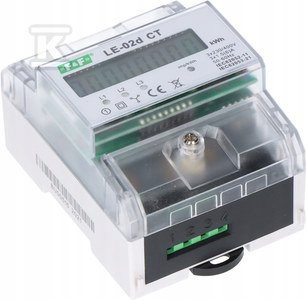

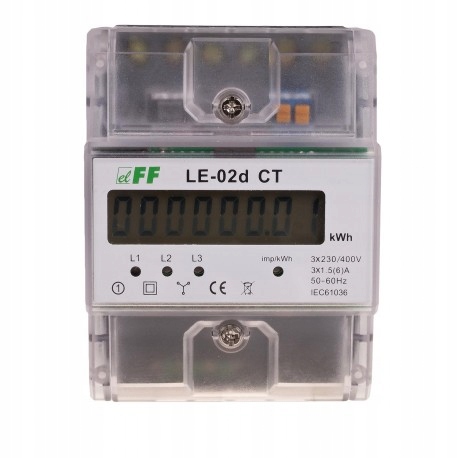

Merač spotreby energie LE-02d CT
Popis produktu
Trojfázový. Na polopriame meranie. S programovateľnou prevodovkou.
LE-02 CT je statický (elektronický) kalibrovaný ukazovateľ elektrickej energie trojfázového striedavého prúdu v polopriamom systéme.
Indikátor spotreby elektrickej energie je určený na spoluprácu s prúdovými transformátormi s primárnym prúdom Ip z rozsahu 5÷6000A a sekundárnym prúdom 5 A. Maximálny meraný prúd systému je určený hodnotou primárneho prúdu Ip použitého prúdového transformátora. Používateľ má možnosť nastaviť v ukazovateľi hodnotu prevodovky použité prevodníky, čo umožňuje určiť skutočnú hodnotu spotrebovanej elektrickej energie.
Akcia
Špeciálny elektronický systém pod vplyvom prúdiaceho prúdu a aplikovaného napätia v každej fáze generuje impulzy v množstve úmernom spotrebovanej elektrickej energii v tejto fáze. Spotreba energie vo fáze je signalizovaná blikaním príslušnej LED (L1, L2, L3). Súčet impulzov z troch fáz signalizovaný blikaním LED sa prepočítava na energiu spotrebovanú v celom trojfázovom systéme a jej hodnota je indikovaná segmentovým LCD displejom.
V pamäti indikátora sú zachované hodnoty primárnych prúdov Ip prevodoviek, ktoré je možné použiť. Výberom vhodnej hodnoty v súlade s hodnotami pripojených prevodoviek sa automaticky nastaví správny koeficient, podľa ktorého sa vypočíta skutočná hodnota spotrebovanej elektrickej energie systému. Na LCD displeji sa zobrazuje skutočná hodnota spotrebovanej energie vo formáte závislom od zvolenej prevodovky.
SOP impulzný výstup
Indikátor spotreby elektrickej energie má impulzný výstup SO+ – SO-. To umožňuje pripojenie čítacieho impulzného počítadla (SO) generovaného impulzmi cez počítadlo. Na správne fungovanie indikátora nie je potrebné pripojenie ďalšieho zariadenia. Impulzná konštanta merača je 12000 imp/kWh pre maximálnu hodnotu vstupného prúdu merača, t. j. sekundárneho prúdu transformátora (5 A). Pri použití špeciálnych prevodoviek vypočítame počet impulzov na 1 kWh zo vzorca (12000 × 5)/Ip, kde:
Ip – primárny prúd použitých prevodoviek.
Príklad:
pre prevodník 5/5 A (Ip=5): (12000×5)/5=12000 imp/kWh
pre prevodník 100/5 A (Ip=100): (12000×5)/100=600 imp/kWh
programovanie
Prevodovka je programovateľná pomocou tlačidla umiestneného pod spodným krytom svoriek počítadla.
POZOR! Z dôvodu bezpečnosti je možné zaznamenávanie údajov o nastavení prevodovky vykonať iba jednorazovo.
Hodnoty prúdov Ip prevodníkov sú zapísané v pamäti indikátora:
0, 0, 0, 0, 0, 0, 0, 0, 0 0 5000, 6000.
Ďalšie stlačenie programovacieho tlačidla spôsobí skok na ďalšiu hodnotu.
Po prechode na požadovanú hodnotu na potvrdenie zvolenej hodnoty podržte tlačidlo >30s.
