F&f Relé Pre Prelievanie Na Kontrolu PZ-829

Popis produktu

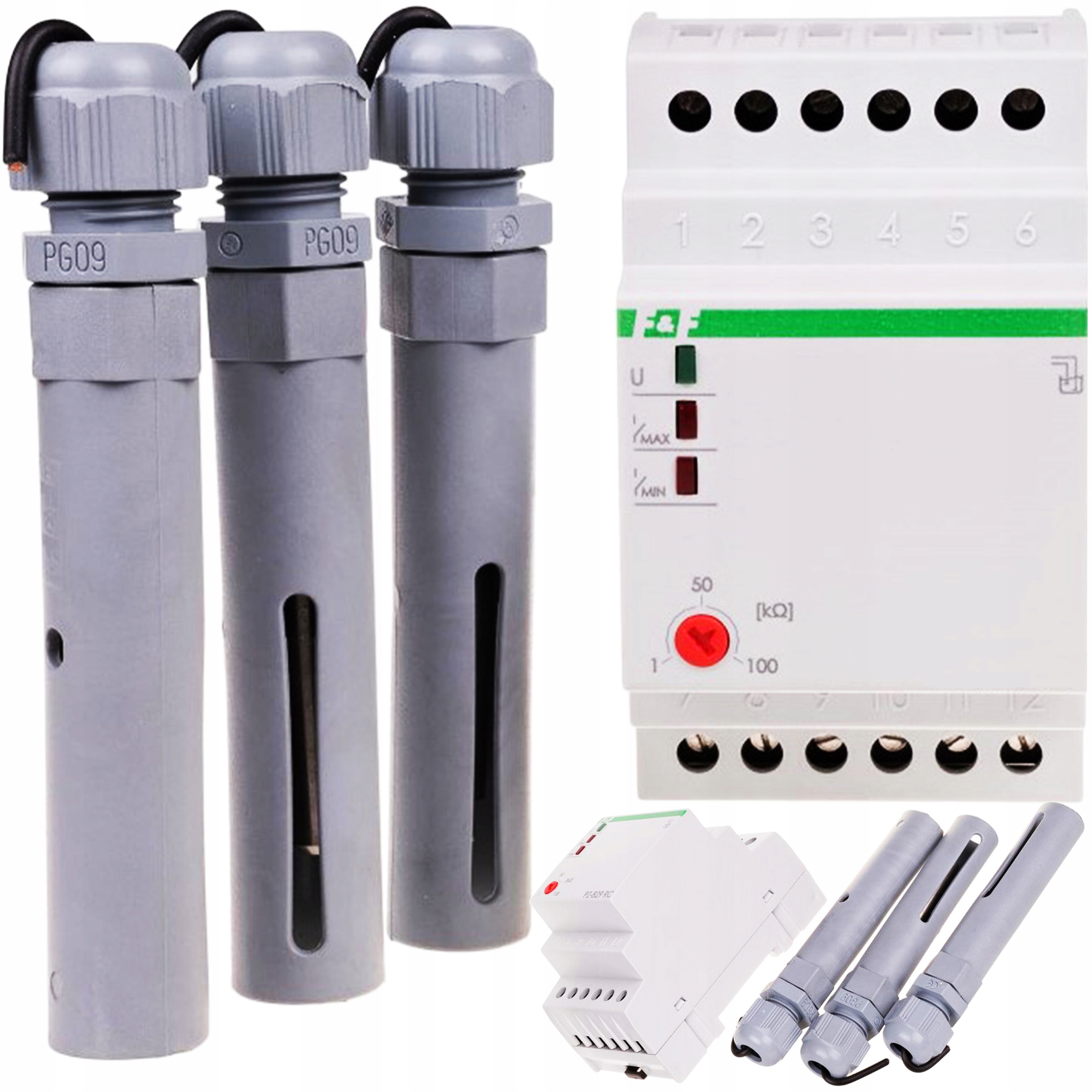

RELÉ PRE PRELIEVANIE NA KONTROLU ÚROVNE F&F-PZ-829
Dvojfázový (min/max). S továrenským stálym nastavením citlivosti.
Relé PZ-829 slúži na detekciu prítomnosti elektrických vodivých kvapalín na úrovniach montáže zaplavovacích sond. Umožňuje udržiavať stavy minimálnej a maximálnej kontrolovanej kvapaliny v rozsahu určenom používateľom.
Relé je dodávané spolu so sondou PZ2
TECHNICKÉ ÚDAJE:
- Napätie napájania: 230 V AC
- Výkonný prvok: 2 × relé
- Maximálny záťažový prúd: 2 × 16 A
- Konfigurácia kontaktov: 2 × NO/NC
- Rozdelenie kontaktu: ÁNO
- Napätie meracích výstupov: 6 V
- Typ zaplavovacej sondy: 3 x PZ2
- Oneskorenie prepínania kontaktu pre bod MIN: 1÷2 s
- Oneskorenie prepínania kontaktu pre bod MAX: max. 5 s
- Svorky sond: oddelené od siete transformátorom
- Prípojka: skrutkové svorky 4,0 mm2
- Uťahovací moment: 0,5 Nm
- Príkon: 1,1 W
- Prevádzková teplota: -25 ÷ 50 °C
- Rozmery: 3 moduly (52,5 mm)
- Montáž: na lište 35 mm
- Stupeň ochrany: IP20
Akcia
Po poklese hladiny kvapaliny do stavu MIN (t. j. Rozopnuté elektródy MIN a COM) kontakt MIN sa prepne do polohy 11-12; kontakt MAX zostáva v polohe 8-9. Po dosiahnutí stavu MAX (skratové elektródy MAX a COM) sa kontakt relé MIN prepne do polohy 11-10 a kontakt MAX do polohy 8-7.
Spôsob pripojenia sond
Elektródové sondy (3 ks) ) pripája sa káblom s priemerom žily do 1 mm2 a maximálnou dĺžkou 100 m.
Pozor!
Svorky 4-5-6 sú oddelené od siete.
