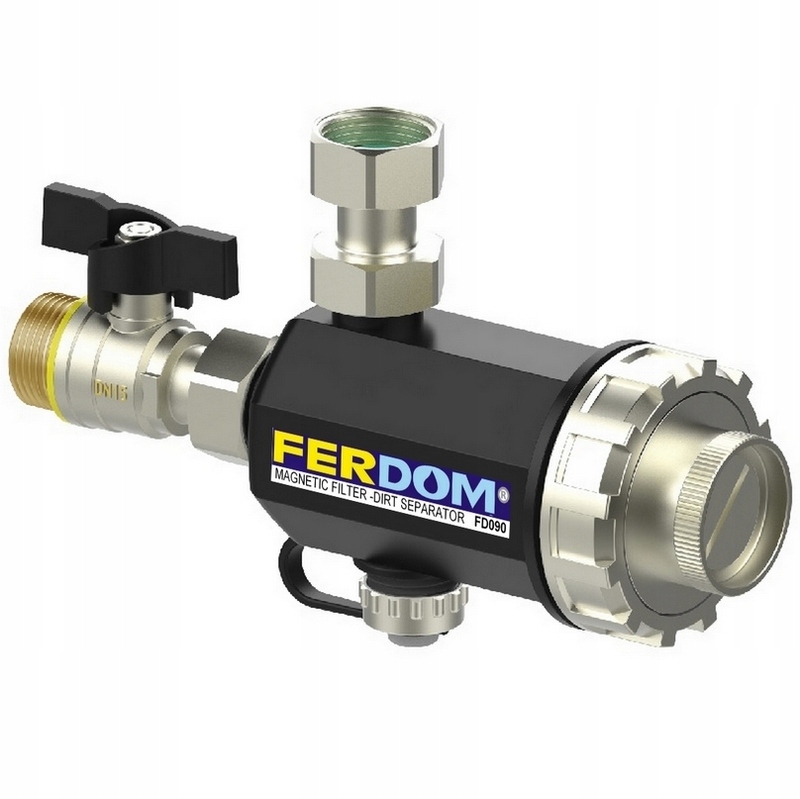

Ferdom FD090 Magnetický separátorový filter. Max 28kW, 3/4", 9000Gs, mosadz

Popis produktu

FD090 FERMAG Magnetický filter-separátor pre systémy C.O. so závesným kotlom. 3/4 . Magnetizér FERDOM. - Vodné prístupy nastavené pod uhlom 90 %, typický systém pripojenia závesného kotla k inštalácii c.o. Celkovo 4 možnosti pripojenia filtra k inštalácii – dve pod uhlom 90 st. dve pod uhlom 180 st. - Magnetické nečistoty sa zachytávajú silným neodymovým magnetom s výkonom 9 000 Gs s povrchom magnetu 40 cm2. Takéto nečistoty môžu viesť k zadretiu čerpadiel a ventilov, znižujú odovzdávanie tepla radiátormi - Nemagnetické nečistoty sa zachytávajú prostredníctvom účinného sieťového filtra z nehrdzavejúcej ocele s veľkosťou 1000 mikrónov a plochou 60 cm2. Znečistenie tohto typu (minerálne usadeniny) blokuje výmenníky tepla, upcháva potrubia, znižuje účinnosť systému. - filter FD090 má veľmi odolné puzdro z polyamidu PA66 GF30, kovový kryt a objímku magnetu. Väčšina výrobcov kotlov C.O. odporúča montáž magnetického filtra spolu s novým kotlom C.O. - Odporúčané použitie pre domáce systémy C.O. so závesným kotlom – vďaka konštrukcii, funkciám filtra a jeho malým rozmerom. Možno ho použiť aj pre solárne inštalácie HVAC. FERMAG FD090 Magnetický filter-separátor pre systémy C.O. so závesným kotlom. 3/4 . Magnetizér FERDOM. - Väčšina kotlov, ktoré sa v súčasnosti vyrábajú, má veľmi úzke vodné kanály, aby dosiahli čo najvyššiu účinnosť. - Vďaka použitiu filtra FERMAG FD090 sa vďaka menšiemu počtu porúch znižujú náklady na servis a náklady na náhradné diely. - Väčšina európskych výrobcov kotlov na o.o. v súčasnosti odporúča montáž magnetického filtra spolu s novým kotlom na o.o. - Na zvýšenie účinnosti magnetického filtra odporúčame použiť penetračný prípravok Filter Fluid FD678. Montáž a obsluha - Filter by mal byť namontovaný pod kotlom pri návrate. - Cyklický proces čistenia filtra (minimálne raz ročne) spočíva v: a) Vypnutie kotla, zatvorenie ventilu filtra (pri návrate) a ventilu na napájaní kotla. c) Vyňatím magnetu z komory magnetické usadeniny spadnú do puzdra. d) Odskrutkovanie a vybratie krytu a puzdra magnetu spolu s sieťovým filtrom. e) Dôkladné umytie filtra a odstránenie usadenín a usadenín. d) Po dokončení čistenia vykonajte kroky v obrátenom poradí. f) Na záver skontrolujte tesnosť krytu a odvzdušnite filter. a poruchu kotla, ktorá nie je pokrytá záručným servisom. Technické údaje Produkt: FERMAG FD090 magnetický filter-separátor pre c.o. Model / výrobca: FD090 / FERDOM Aplikácia: - Pre inštalácie: domácich, solárnych, malých chladiacich zariadení a klimatizácie - Základné: zachytávanie feromagnetických nečistôt - Dodatočné: zachytávanie iných nečistôt a kalu Neodymový magnet: Nominálny výkon 9 000 Gs. oblasť 40cm2 Magnetový typ montáže: V vzduchotesnej mosadznej komore. Typ separátora-usadzovača: Sieťový filter z nehrdzavejúcej ocele, mikronáž 1000um, objem 60 cm2 Maximálny výkon systému: 20-24 kW Materiál puzdra: PA66G30, polyamid s 30% sklených vlákien. Kovové prvky: Dekiel, magnetická vložka Mosadz CuZn42Pb3 Veľkosť filtra: Bez ventilov, skrutiek, zátky – 80 mm / 130 mm Súčasťou balenia je: Korpus (obal), skrutka, ventil, zátka/odvzdušňovač, kľúč na kryt. Hmotnosť / s obalom: 700 gramov / 1000 gramov Vodné prípojky / prípojky: Všetky 3 prípojky vody 3/4 "sú vymeniteľné. Možnosti pripojenia vody: 4 Rozsah prevádzkovej teploty: 0-90 °C Max. pracovný tlak: 3 bar Medium: Voda, roztoky glykolu Max. koncentrácia glykolu v zlate: 30% Miesto montáže: Pri návrate zospodu kotla. Technické informácie download https://drive.google.com/open?id=0BzFhFKO87oADNmFWOGJpNlNPc2s TECHNOLÓGIA ČISTENIA Príručka čistenia zariadení typu c.o. https://ferdom. eu/technology-selection-zone-c-11.html Prečo montovať magnetický filter – separátor? Ohrievače C.O. sú zvyčajne vyrobené z mäkkej ocele, ktorá je vysoko náchylná na koróziu. Aj pri nainštalovanom vysoko kvalitnom inhibítore korózie môže dôjsť k určitej úrovni korózie, čistenie bez inhibítora je mnohonásobne vyššie. V inštalácii C.O. sa pri nedostatku vzduchu zvyčajne vytvára čierny magnet, ktorý má magnetický charakter a preto ho možno zachytiť pomocou magnetu. Hoci magnety sú sedemkrát ťažšie ako voda a normálne klesajú na dno radiátora, niektoré častice sú v systéme rozptýlené prietokom. Ak magnetický filter tieto častice nezozbiera, dostanú sa do ďalšieho zariadenia s elektromagnetickými vlastnosťami, ako napr. obehová pumpa spôsobí jej predčasné opotrebovanie. Dostávajú sa aj do iných prvkov inštalácie, ako sú ventily, výmenníky tepla atď. spôsobujúce ich upchávanie a
