Napäťový Relé Pre Fotovoltaiku Pvc Programovateľný Jednofázový 16A

Popis produktu

Popis produktu
Napäťový relé pre fotovoltaické inštalácie.
Určenie

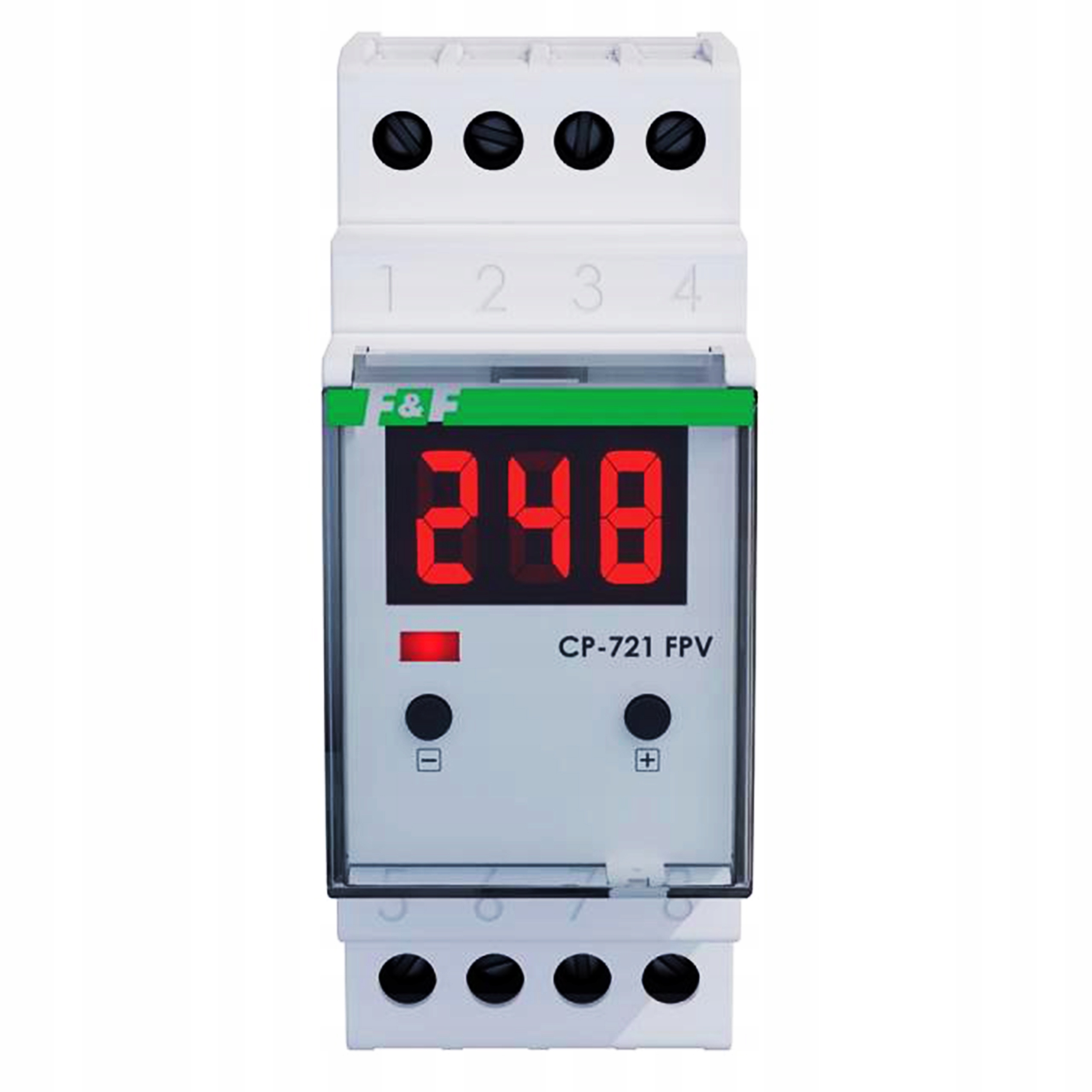

1-fázový napäťový relé CP-721-FPV je určený na prácu vo fotovoltaických inštaláciách.
V prípade zistenia prekročenia nastavenej úrovne napätia sa zapne výstupné relé, pomocou ktorého je možné zapnúť ďalší prijímač (napr. bojler) zvyšuje tak autospotrebu energie v domácej inštalácii a znižuje riziko vypnutia fotovoltaického meniča v dôsledku príliš vysokého sieťového napätia.
Funkcie jednofázového napäťového relé CP-721-FPV
- Výstupný obvod sa zapína pri prekročení napätia a vypína sa po poklese napätia;
- Presné nastavenie spínacieho napätia;
- Programovateľné oneskorenie zapnutia a vypnutia relé;
- Programovateľná napäťová hysterézia vypnutia relé;
- Priame ovládanie zaťaženia až do 16 A;
- LED displej pre priebežnú kontrolu napätia
Činnosť
Relé CP-721-FPV v nepretržitom režime monitoruje napätie v napájacej sieti, nameraná hodnota napätia je indikovaná na displeji umiestnenom na prednej strane zariadenia.
V prípade zistenia prekročenia nastavenej úrovne napätia Uon sa začne meranie času prekročenia napätia.
Zapnutie relé je signalizované rozsvietením žltej LED kontrolky umiestnenej pod displejom.
Podmienkou vypnutia relé je pokles sieťového napätia pod hodnotu (Uon – hys), pričom toto napätie musí zostať pod nastavenou úrovňou počas času nastaveného v parametri tof.
Relé je vybavené tepelnou ochranou, ktorá chráni zariadenie pred prekročením bezpečnej teploty vo vnútri zariadenia.
Podmienkou návratu do normálneho pracovného režimu je:
– zníženie teploty vo vnútri puzdra na bezpečnú úroveň,
– 10 minút po poklese teploty (tento stav je signalizovaný striedavým zobrazením chybového hlásenia a časom zostávajúcim do vymazania alarmu).
- Typ: jednofázový
- Napätie napájania: 150÷300 V AC
- Napätie spojenia kontaktu: 245÷265 V/krok 1 V
- Hysteréza vypnutia kontaktu: 1÷10 V/krok 0,5 V
- Oneskorenie zapnutia kontaktu: 0÷999 s/krok 1 s
- Oneskorenie vypnutia kontaktu: 0÷999 s/krok 1 s
- Vykonávací prvok: relé
- Maximálny záťažový prúd: 16 A
- Konfigurácia kontaktov: 1 × NO
- Rozdelenie kontaktu: ÁNO
- Signalizácia stavu kontaktu: LED červená
- Displej: 3 × segmentové LED 5 × 9 mm
- Presnosť merania: ±1 V
- Prípojka: skrutkové svorky 2,5 mm² (lanko); skrutkové svorky 4,0 mm² (drôt)
- Uťahovací moment: 0,5 Nm
- Príkon: 0,8 W
- Prevádzková teplota: -25 ÷ 50 °C
- Rozmery: 2 moduly (35 mm)
- Montáž: na lište 35 mm
- Stupeň ochrany: IP20
