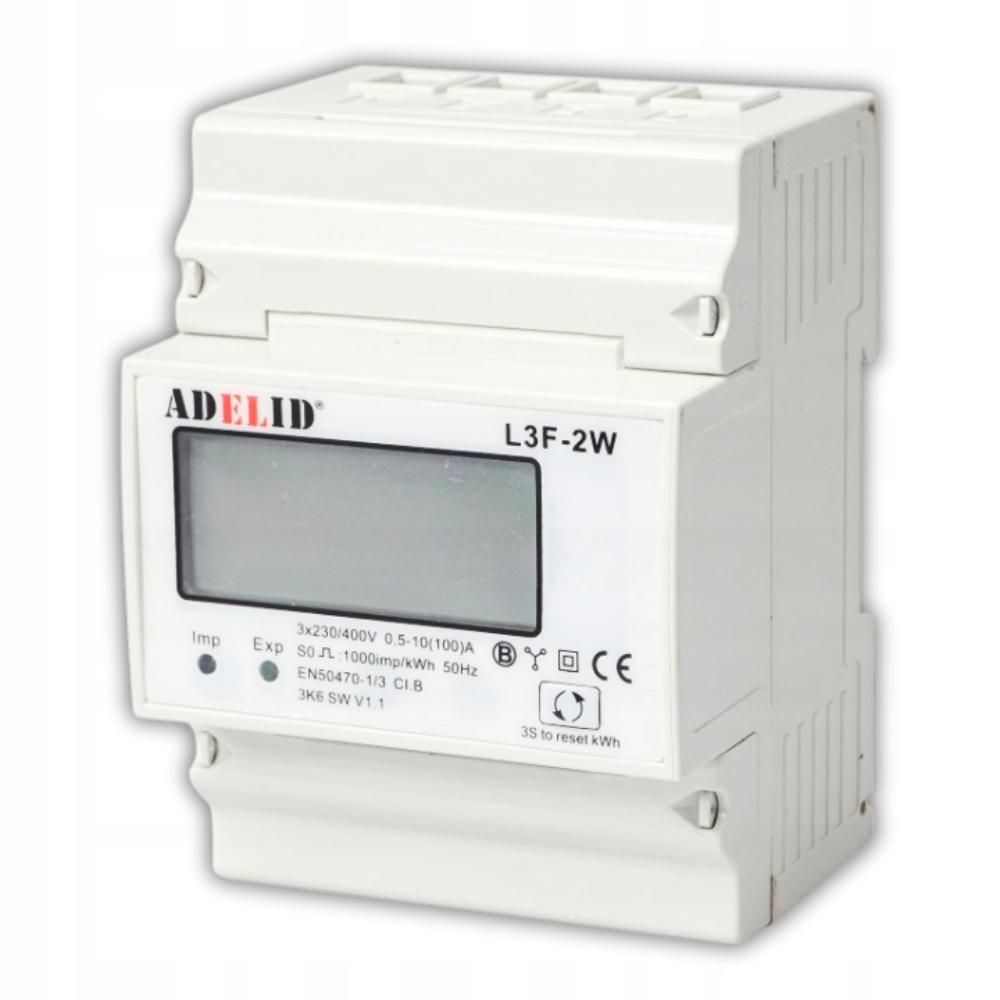

3-FÁZOVÝ Merač Energie Pre Fotovoltaiku, Obojsmerný, 100A, Reset 4P

Popis produktu

TROJFÁZOVÝ POČÍTADLO SPOTREBY ENERGIE PRÚDU 3-fázový počítadlo 10(100)A LCD
3F POČÍTADLO PRE FOTOVOLTAIKU, OBOJSMERNÉ, S ENERGIOU
⭐ ⭐ ⭐ ⭐ ⭐
✅ Špeciálny elektronický systém pod vplyvom prúdiaceho prúdu a aplikovaného napätia generuje impulzy v množstve úmernom spotrebovanej elektrickej energii.
✅ Pomocou funkcie import (sťahovanie)/export (odovzdávanie) kWh i W ho možno použiť na obojsmerné meranie obnoviteľnej energie. Funkcia resetovania kWh umožňuje používateľovi skontrolovať spotrebu a spotrebu energie v zvolenom časovom období.
✅ Produkt je v súlade so smernicou EÚ 2014/32/EÚ , nazývanou smernica MID – Measuring Instrument Directive (smernica zameraná na zjednotenie štandardov čítania meracích zariadení, vďaka čomu máme možnosť vyúčtovania na základe údajov z meračov).
✅ SDM72Bi – model meria a indikuje celkový odber/odvod aktívnej energie a výkonu. Model je vybavený tlačidlom RESET na resetovanie indikácií (3 s) a prechod medzi hodnotami (1 s).
POUŽÍVA SA V FOTOVOLTAICKÝCH SYSTÉMOCH
✅ Technické údaje :
- Nominálne napätie (Un): 230V/400V AC (3~),
- Rozsah merania napätia: 80% ~ 120% Un
- Základný prúd (Ib): 10A
- Maximálny prúd (Imax): 100 A
- Minimálny prúd (Imin): 0,5 A
- Rozsah pracovného prúdu: 0,4% Ib-Imax
- Prúdové preťaženie: 30 Imax po dobu 0,01 sekúnd
- Nominálna frekvencia: 50 Hz
- Vlastný odber: ≤ 2W/10VA na fázu,
- Impulzný výstup: 1000 imp/kWh
- Maximálne odčítanie: 99999,9 kWh
- Reset: 3s
- Čas spustenia: 10 sekúnd
- Presnosť merania: EN 50470-1/3, IEC 62053-21
- Vlhkosť počas prevádzky: ≤ 90%
- Vlhkosť počas skladovania: ≤ 95%
- Teplota počas prevádzky: -25°C/+55°C,
- Teplota počas skladovania: -40°C/+ 70°C
- Stupeň ochrany: IP51
- Mechanické prostredie: M1
- Trieda izolácie počítadla v puzdre: II,
- Elektromagnetické prostredie: E2,
Izolačné vlastnosti:
- Nárazové napätie AC: 4 kV pre 1 minútu
- Impulzné nárazové napätie: 6kV-1.2µS.
✅ Schéma pripojenia:
- 1/5 L1 VSTUP/VÝSTUP
- 2/6 L2 VSTUP/VÝSTUP
- 3/7 L3 VSTUP/VÝSTUP
- 4/8 N
Vďaka vybaveniu počítadla dodatočným impulzným výstupom je možné pripojiť počítacie zariadenie.
Rozmery zariadenia:
- A : 100 mm
- B : 35 mm
- C : 72 mm
- D : 66 mm
- E : 45 mm
Hmotnosť: 0,2 kg.
✅ Montáž na DIN lištu:
A: 35 mm.
