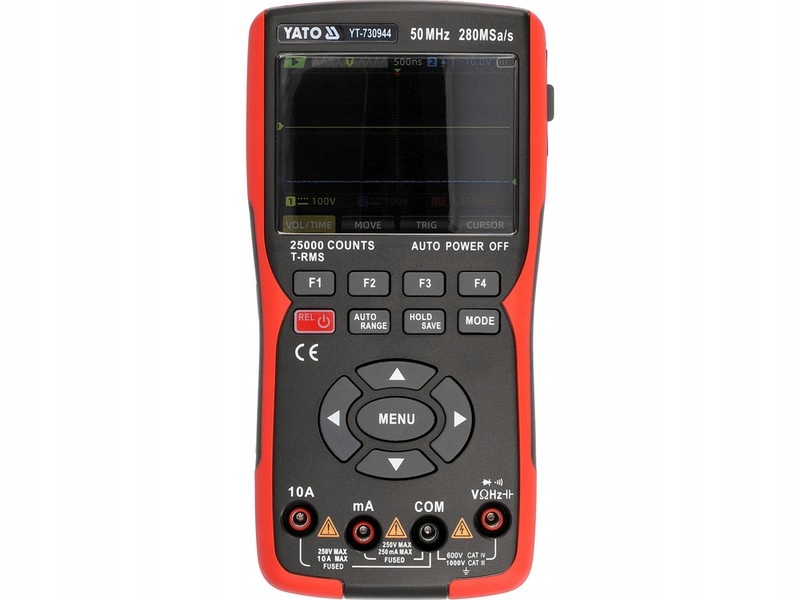

3 V 1 Osciloskop, Digitálny Merač, Generátor 280 Ms/s 50 Mhz

Popis produktu

3 V 1 OSCILOSKOP, DIGITÁLNY MERAČ, GENERÁTOR 280 MS/S 50 MHZ
Univerzálny merač s dvojkanálovým osciloskopom a základným generátorom priebehov v jednom. Umožňuje vykonať základné a pokročilé merania elektrických veličín a vizualizovať skúmaný signál v reálnom čase. Farebný displej s IPS snímačom s uhlopriečkou 3,5 palca zaručuje čitateľnosť z akéhokoľvek uhla. Vymeniteľný akumulátor Li-Ion s kapacitou 3400 mAh sa nabíja pomocou vstavaného portu USB-C a vydrží približne 6 hodín nepretržitej prevádzky. Množstvo doplnkových funkcií, široké meracie rozsahy, rýchlosť práce a vysokú presnosť ocenia elektronici, elektrikári aj domáci kutilovia.
Základné parametre osciloskopu:
- šírka pásma: 50 MHz
- frekvencia vzorkovania: 280 MSa/s
- pamäť na akvizíciu: 128 kpts
- počet kanálov: 2
- obsluha meracej sondy: x1 a x10
Vybrané funkcie osciloskopu:
- AUTO – automatické a rýchle dosiahnutie stabilného priebehu na displeji osciloskopu, automatická detekcia základu času a napätia skúmaného signálu
- SAVE – ukladanie snímky obrazovky do formátu grafického súboru bmp
- TRIG – režimy spúšťania signálu
- CURSOR – meracie čiary umožňujúce presné meranie hodnôt vizualizovaného priebehu
- PROBE – nastavenie tlmenia meracej sondy x1 alebo x10
- MEASURE – zobrazenie meraní: frekvencia, čas, napätie: rms, minimálne, maximálne, medzivrcholové
- XY MODE – porovnanie signálov z dvoch kanálov z hľadiska frekvencií a fázových posunov a ich zobrazovanie vo vizuálnej forme (vzorce Lissajous)
- CALIBRATE – funkcia autokalibrácie
- STORAGE – režim zariadenia na prenos dát, napr. prenos uložených snímok obrazovky do počítača
Základné merania merača:
- striedavé napätie: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
- jednosmerné napätie: D.C. 0-1000 V
- intenzita striedavého prúdu: A.C. 0-10 A, TRUE RMS (40-1000 Hz)
- intenzita jednosmerného prúdu: D.C. 0-10 A
- odpor: 0-250 MΩ
- test diódy: IF 1,8 mA, UR 3,2 V
- test kontinuity obvodu: 0-50Ω
Dodatočné merania merača:
- objem kondenzátora: 0-99,99 mF
- frekvencia: 0-999,9 Khz
Presnosť merania merača:
Príklad stanovenia presnosti merania napätia striedavého prúdu. Výpočet výsledku merania: 235 V:
- presnosť merania merača YT-730944 pre tento rozsah je: ± (0,5% + 3), rozlíšenie 0,01 V
- výpočet chyby merania vzorec: (výsledok merania x 0,5%) + 3 x rozlíšenie
- výpočty: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205 V
Skutočný výsledok s prihliadnutím na chybu merania pre indikáciu 235 V = 235 ± 1,205 V
- výsledok s prihliadnutím na chybu merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,009 V
- výsledok s prihliadnutím na chybu merania pre indikáciu merania intenzity striedavého prúdu: 8 A = 8 ± 0,067 A
Tabuľka s rozlíšením a presnosťou pre dané meranie je uvedená v návode na použitie.
Funkcie merača:
- TRUE RMS – merač s touto funkciou zobrazuje skutočnú účinnú hodnotu napätia/intenzity striedavého prúdu. Na rozdiel od priemerových meračov zariadenia s true rms ukazujú správnu hodnotu nielen pre sínusový priebeh, ale aj pre deformované sínusové priebehy, napr. s vyššími harmonickými tvarmi alebo štvorcovými alebo trojuholníkovými priebehmi. Povinná funkcia všade tam, kde sa v obvode objavujú impulzné napájacie zdroje, meničové pohony motorov, inštalácie HVAC atď.
- AUTO – automatické prispôsobenie rozsahu merania. V prípade merania neznámych hodnôt pomocou merača s manuálnou zmenou rozsahu pomocou otočného gombíka je potrebné vykonávať merania postupne od najväčšieho rozsahu až po rozsah, ktorý poskytuje najpresnejší výsledok – inak riskujeme poškodenie zariadenia. V prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merač automaticky nájde optimálny rozsah. Merač sa predvolene spúšťa v režime AUTO.
- RANGE – manuálna zmena rozsahu merania. Užitočná funkcia pri kontrole mnohých rovnakých komponentov s nám známou hodnotou, napr. série rezistorov. Manuálne nastavenie rozsahu výrazne skráti čas takýchto meraní.
- REL – použitie funkcie počas merania spôsobí vynulovanie displeja a prijatie viditeľnej hodnoty pred zobrazením ako referenčnej úrovne. Ďalšie meranie ukáže rozdiel medzi nameranou hodnotou a zachovanou referenčnou hodnotou.
- MAX/MIN/AVG – zachovanie maximálnej, minimálnej a priemernej hodnoty z aktuálneho merania na displeji.
- HOLD/SAVE – zachovanie aktuálne nameranej hodnoty na displeji, jej uloženie do pamäte.
Dodatkové informácie:
- LCD displej, maximálne zobrazený výsledok: 25000
- regulovateľné podsvietenie obrazovky
- zvukový a svetelný
