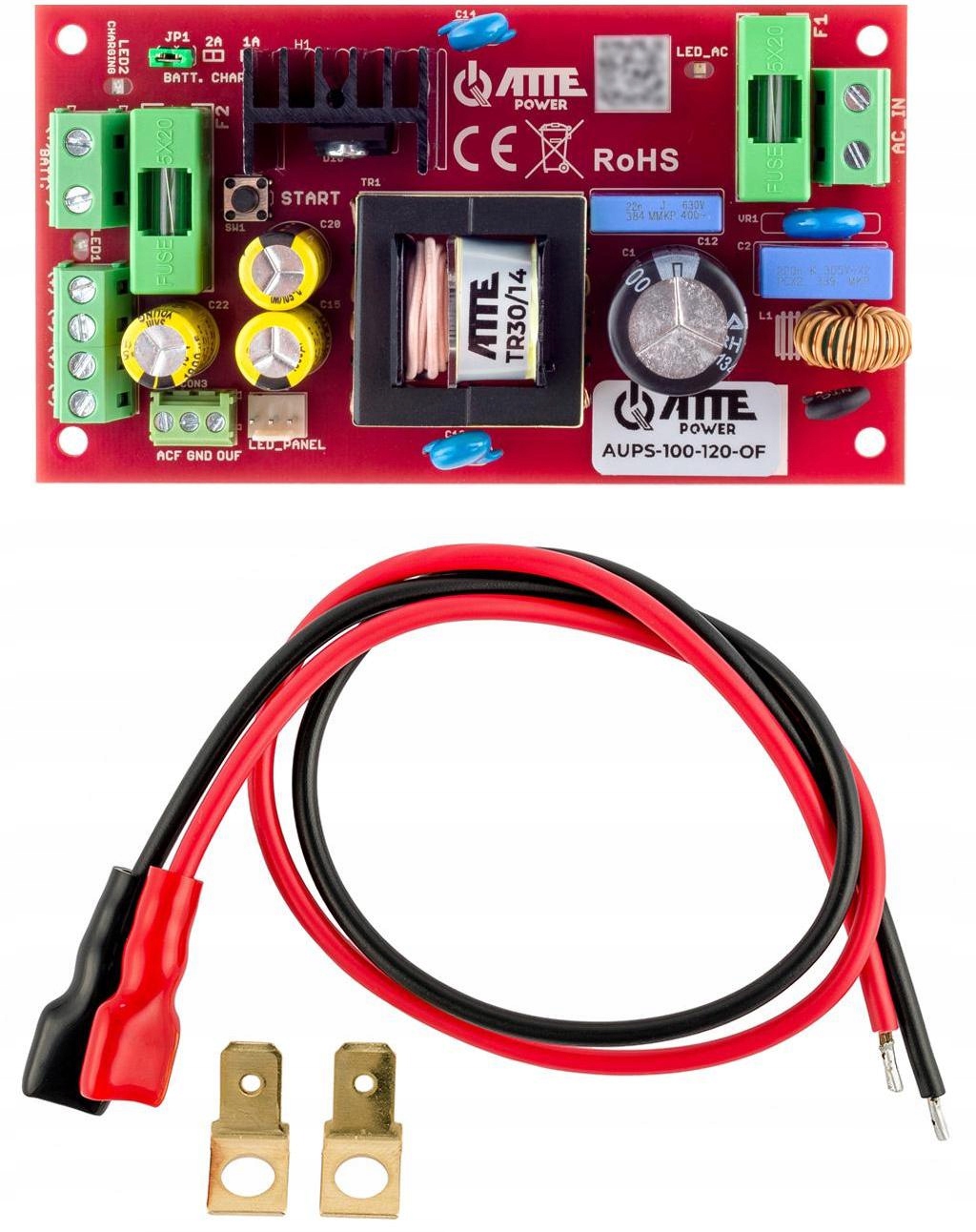

Napájací Zdroj AUPS-100-120-OF Atte 12V 8A K

Popis produktu

Záložný zdroj AUPS-100-120-OF
Záložný zdroj SMPS 12V, Vin 230VAC, Vout 10,2...13,8VDC, Iout 8A, Ich 1 / 2A, Pout 100W
modul na zabudovanie
Popis produktu:
Zariadenie je vhodným riešením problému vyrovnávacieho napájania prijímačov, ktoré vyžadujú nepretržitú prevádzku pri periodických výpadkoch sieťového napätia. Použitie vyrovnávacieho zdroja umožňuje výrazne predĺžiť pracovný čas systému v porovnaní s aplikáciami využívajúcimi klasický záložný zdroj UPS.
Systém je prispôsobený na prácu s bezúdržbovými akumulátormi SLA (gélovými a AGM).
Konštrukcia OF ( Open Frame ) umožňuje zabudovanie zariadenia do akéhokoľvek puzdra, avšak najpohodlnejším spôsobom montáže sú špecializované puzdrá série ABOX a montážne plechy vybavené systémovým otvorom v rastri 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do ľubovoľnej otvorenej časti puzdra alebo montážneho plechu.
Najdôležitejšie vlastnosti:
✅ dlhý čas udržiavania napájania v porovnaní s klasickými systémami využívajúcimi napájacie zdroje UPS
✅ úspora energie a nízke zahriatie vnútra puzdra vďaka vysokej účinnosti napájacieho zdroja (90 %)
✅ ochrana proti skratu ( SCP ), preťaženiu ( OLP ), teplu ( OHP ) a prepätiu
✅ ochrana batérie pred nadmerným vybitím ( UVP ), preťažením a reverzným pripojením
✅ možnosť spustenia bez sieťového napájania (z batérie)
✅ Technické výstupy OUF a ACF (kontrola prevádzky a integrácia s inými systémami)
✅ jednoduchá montáž do puzdier série ABOX s systémovým otvorom v rastri 10,8 mm
Dodatkové informácie:
✅ použitie dodatočného meniča série ASUC umožňuje zvýšiť výstupné napätie a prispôsobiť ho požiadavkám inštalácie (napr. do 24 / 48 / 55 VDC)
✅ pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú rekordéry a sieťové disky NAS, odporúčame použiť dodatočný stabilizačný modul série AVC alebo AVIC
Technické údaje:
⏩ Akumulátor: 1 x gélová batéria alebo AGM 12V / 7 ... 18Ah
⏩ Výstupné napätie: 10,2 ... 13,8 VDC
⏩ Výstupný prúd: 8 A – nepretržitý, 10 A – maximálny (počas nabíjania batérie)
⏩ Výkon napájacieho zdroja: 100 W - kontinuálny, 120 W - maximálny (počas nabíjania batérie)
⏩ Účinnosť: 90% @100 W
⏩ Vstupné napätie: 190 ... 260 VAC, 50 Hz
⏩ Nabíjací prúd batérie: 1 A alebo 2 A (vybrané pomocou prepojky JP1)
⏩ Zabezpečenie vstupu napájacieho zdroja: Okamžitá poistka 3,15A
⏩ Zabezpečenie výstupu napájacieho zdroja:
- Napájanie sieťové: Elektronická ochrana proti preťaženiu na úrovni 12 A (automatický návrat po skrate),
- Práca s akumulátorom: poistka 10 A
⏩ Ochrana obvodu batérie:
- Ochrana proti spätnému pripojeniu akumulátora a preťaženiu: poistka 10 A,
- Ochrana pred hlbokým vybitím: odpojenie batérie pre napätie pod 10,2 V (automatický návrat po zadaní sieťového napätia).
⏩ Signalizácia:
- LED1 (žltá) – prítomnosť sieťového napätia,
- LED2 (zelená) – prítomnosť výstupného napätia,
- LED3 (červená) – nabíjanie akumulátorom
⏩ Technické výstupy:
- OUF – žiadne napätie +DC_OUT (NC)
- ACF – žiadne napätie AC (NC)
- Výstupy typu otvorený kolektor s maximálnym zaťažením 50 mA (každý výstup)
⏩ Spustenie pri výpadku napájania AC: Samočinné po pripojení batérie
⏩ Konštrukcia puzdra: Žiadne - modul na zabudovanie
⏩ Montáž : Zatváracie kolíky, montážne otvory v rastri 10,8 mm
⏩ Prevádzková teplota: -25 ... +50°C
⏩ Rozmery (Š x V x H): 118 x 65 x 45 mm
⏩ Hmotnosť: 0,15 kg
Kód výrobcu: AUPS-100-120-OF
