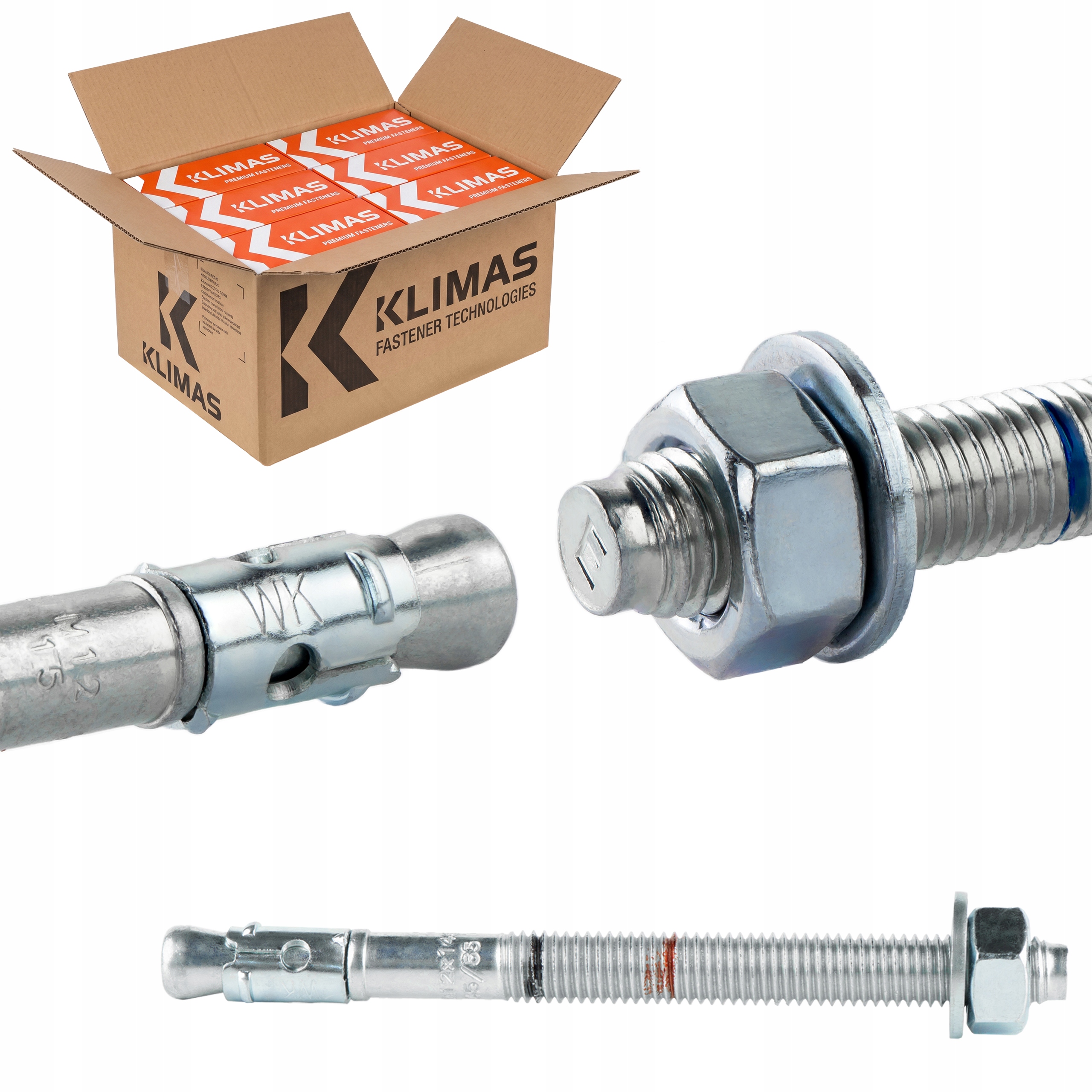

Oceľové kotvy do betónu M12 x 145 mm 100 ks mechanické Klimas Le-zn

Popis produktu

Mechanické kotvy do betónu
M12 x 145 mm, 100 ks
Kotvy sú vyrobené z pozinkovanej ocele.
Ideálne sa hodia na montáž strojov, zariadení, sériových upevnení (barierky, zábradlia, skladovacie regály), montáž ľahkých a stredných oceľových konštrukcií.
Najdôležitejšie parametre
- Model: LE-ZN-12145 (X25)
- Priemer: 12 mm
- Dĺžka: 145 mm
- Max. hrúbka upevňovacieho prvku 45/65 mm
- Množstvo: 100 ks
- Závit: M12
- Materiál: nízkouhlíková oceľ galvanicky pozinkovaná
Originálny produkt renomovanej firmy KLIMAS Wkręt-Met ®
Vlastnosti a výhody
1. Najvyššie pevnostné parametre
Najmodernejší strojový park a dlhoročné skúsenosti sa premietli do výrobkov s najvyššími pevnostnými parametrami. Naše kotvy sú určené ako profesionálne riešenie pre najzodpovednejšie konštrukčné spoje.
2. Požiarna odolnosť R30 – R120 .
Kotvy majú požiarnu odolnosť, ktorá ovplyvňuje bezpečnosť spojov počas požiaru. Pevnosť stanovená v podmienkach požiaru od R30 do R120 umožňuje nájsť ekonomické spojenie pre každý typ odvetvia prispôsobené požadovanej triede požiarnej odolnosti.
3. Rýchla a jednoduchá montáž
Zapichnutím kotvy kladivom do predtým vyvŕtaného otvoru a utiahnutím.
4. Okamžitá zaťažiteľnosť.
5. Priemer otvoru sa rovná priemeru kotvového tŕňa.
6. Dodáva sa vo forme integrovanej do matice a podložky.
7. Za studena tvarovaná oceľ zabraňuje praskaniu tŕňa počas zatĺkania a uťahovania.
Podklad a príklad použitia
A. Betón obyčajný, nepoškriabaný, vystužený a nevystužený, triedy C20/25 ÷ C50/60
- Statické a kvázi-statické zaťaženie,
- kotvy, na ktoré sa kladú požiadavky týkajúce sa požiarnej odolnosti,
- montáž strojov a zariadení,
- montáž zábran,
- montáž zábradlia,
- montáž zábradlí vo vnútri budov,
- montáž oceľovej galantérie a ozdobných prvkov,
- montáž ľahkých a stredných kovových konštrukcií vo vnútri budov.
Špecifikácia produktu
- [dw] priemer kotvy: Ø 12,0 mm
- [Lw] dĺžka kotvy: 145 mm
- [Tfix] maximálna využiteľná dĺžka: 45/65 mm
- veľkosť kľúča: SW-19
- [dp] vonkajší priemer podložky: 23,8 mm
- závit: M12
- množstvo v balení: 100 ks
- materiál: pozinkovaná oceľ
Nainštalovaná kotva
- Priemer vŕtania [do]: 12 mm
- Priemer otvoru v montovanom prvku [df] ≤ 14 mm
- Uťahovací moment [Tinst]: 50 Nm
- Maximálna hrúbka upevňovaného prvku [Tfix]: 45/ 65 mm
- Efektívna hĺbka ukotvenia [hef]: 70 mm
- Minimálna hrúbka podkladu [hmin]: 160 mm
Prvky kotvy
- Označenie na hlavičke,
- Štandardná hĺbka ukotvenia,
- Znížená hĺbka ukotvenia,
- Krytka,
- Podložka,
- kotvový tŕň,
- Rozpínacia vložka.
Mechanická kotva LE-ZN sa skladá zo závitového tŕňa zakončeného rozpieracím kužeľom, rozperného pásu, šesťhrannej matice a podložky. Je vyrobená z nízkouhlíkovej ocele a pokrytá vrstvou pozinkovania, čo poskytuje antikoróznu ochranu. Upevnenie sa vykonáva utiahnutím matice správnym momentom, čo spôsobuje posunutie rozpernej pásky a vytvorenie trvalého ukotvenia v podklade.
Certifikáty
- Európsky certifikát ETA-20/0640 – záruka najvyššej kvality
- Nami ponúkané kotvy sa vyznačujú najvyššou kvalitou a je možné ich bez obáv používať v stavebníctve. Snažíme sa, aby výrobky dodávané našim dodávateľom boli bezpečné a prispôsobené na konkrétne úlohy.
Film zobrazujúci produkt
(skopírujte odkaz a vložte ho do okna prehliadača)
https://youtu.be/4h0i9oVf-6g
Spôsob montáže
- Vyvŕtajte otvor s požadovaným priemerom a hĺbkou kolmo na podklad.
- Vyčistite otvor od vŕtania a nečistôt (použite pumpičku alebo použite inú metódu).
- Kotvu je potrebné vložiť do otvoru ľahkými údermi kladiva, aby sa dosiahla požadovaná hĺbka ukotvenia.
- Utiahnite maticu vhodným uťahovacím momentom (Tinst) pomocou momentového kľúča. Pri uťahovaní skrutka tlačí na rozperný klip, čo spôsobuje jeho pritlačenie k stenám vŕtaného otvoru. Je potrebné dbať na to, aby po roztiahnutí kotvy bola podložka pod maticou pritlačená k upevnenému prvku.
Pri montáži je dobré pamätať na:
- kotvy musia byť osadené tak, aby nedošlo k zničeniu výstuže vyskytujúcej sa v podklade,
- hĺbka vŕtacieho otvoru by mala byť minimálne o 10 mm dlhšia ako hĺbka ukotvenia spojovacieho prvku – to umožní správne osadenie mechanickej kotvy do otvoru,
- Vyvŕtaný otvor je potrebné vyčistiť aspoň dvojnásobným
