3-cestný otočný zmiešavací ventil Arv 385 DN32, 5/4 Gw, Kvs 15 (ProClick)

Popis produktu

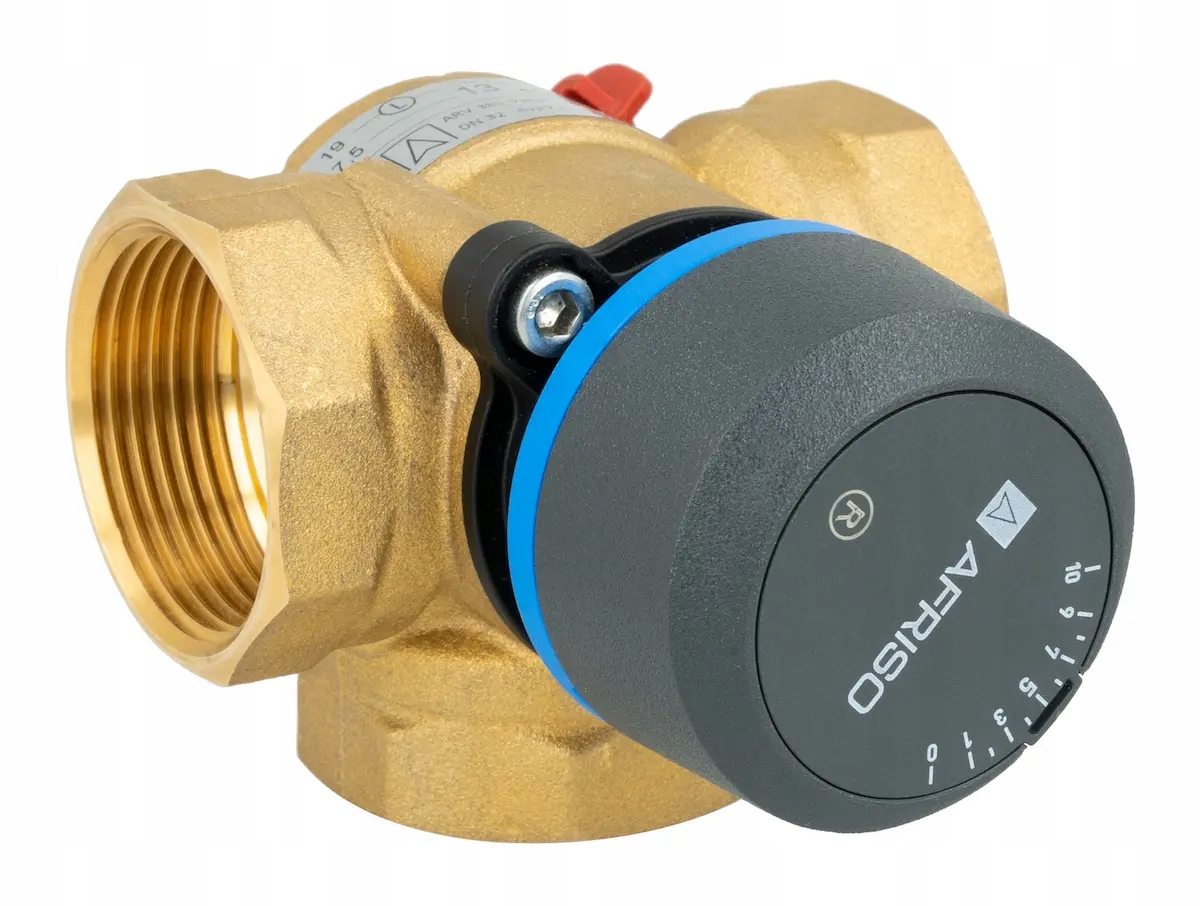

AFRISO 3-cestný zmiešavací ventil 5/4" ProClick
ARV 385
3-CESTNÝ VENTIL
1 1/4" = 5/4"
AFRISO 13 385 10 - 1338510
3-cestné ventily sa zvyčajne používajú ako zmiešavacie ventily, kde sa požadovaná teplota dosahuje zmiešaním horúcej vody z kotla so studenou vodou z spiatočky v správnom pomere. 3-cestné ventily sa dajú použiť aj ako rozdeľovacie alebo prepínacie ventily, keď je potrebné rozdeliť prúd vody z kotla do dvoch okruhov, napr. do vykurovacieho systému a do zásobníka teplej úžitkovej vody. Nové 3-cestné ventily ARV sa vďaka vylepšenej vnútornej konštrukcii v takýchto aplikáciách osvedčujú ešte lepšie. Vylepšená konštrukcia umožňuje dosiahnuť výrazne menší vnútorný únik pri zachovaní nízkeho požadovaného krútiaceho momentu.
Nové 3-cestné otočné zmiešavacie ventily ARV s vnútorným závitom sú vyrobené z mosadze. Prípojky majú osemhranný tvar, čo výrazne uľahčuje montáž pomocou hydraulického kľúča. Ventily sú vybavené gombíkmi na manuálne nastavenie a dorazmi uhla otočenia pre ľahké správne nastavenie. Na jednej strane je vytlačená stupnica „od 0 do 10“ a na druhej strane je stupnica „od 10 do 0“. To umožňuje prevádzku ventilu v rôznych montážnych polohách. Zosilnená časť obvodu gombíka odráža polohu uzatváracieho prvku vo vnútri ventilu. Gombík je vyrobený z protišmykového materiálu. Na pripojenie nových ventilov ARV k novým pohonom ARM slúžia prvky z odolného plastu umiestnené pod gombíkom. Vďaka nim sa pohony montujú v systéme ProClick bez použitia náradia. Ventily ARV vyžadujú na otáčanie nízky krútiaci moment.
DN: 32
Kvs: 16 m3/h
pripojenie: Rp11⁄4''
maximálna teplota: 110°C
maximálny tlak: 10 bar
materiál telesa: mosadz
