pneumatický vankúšový zdvihák automobilový 4T Stix 130-450 mm

Popis produktu

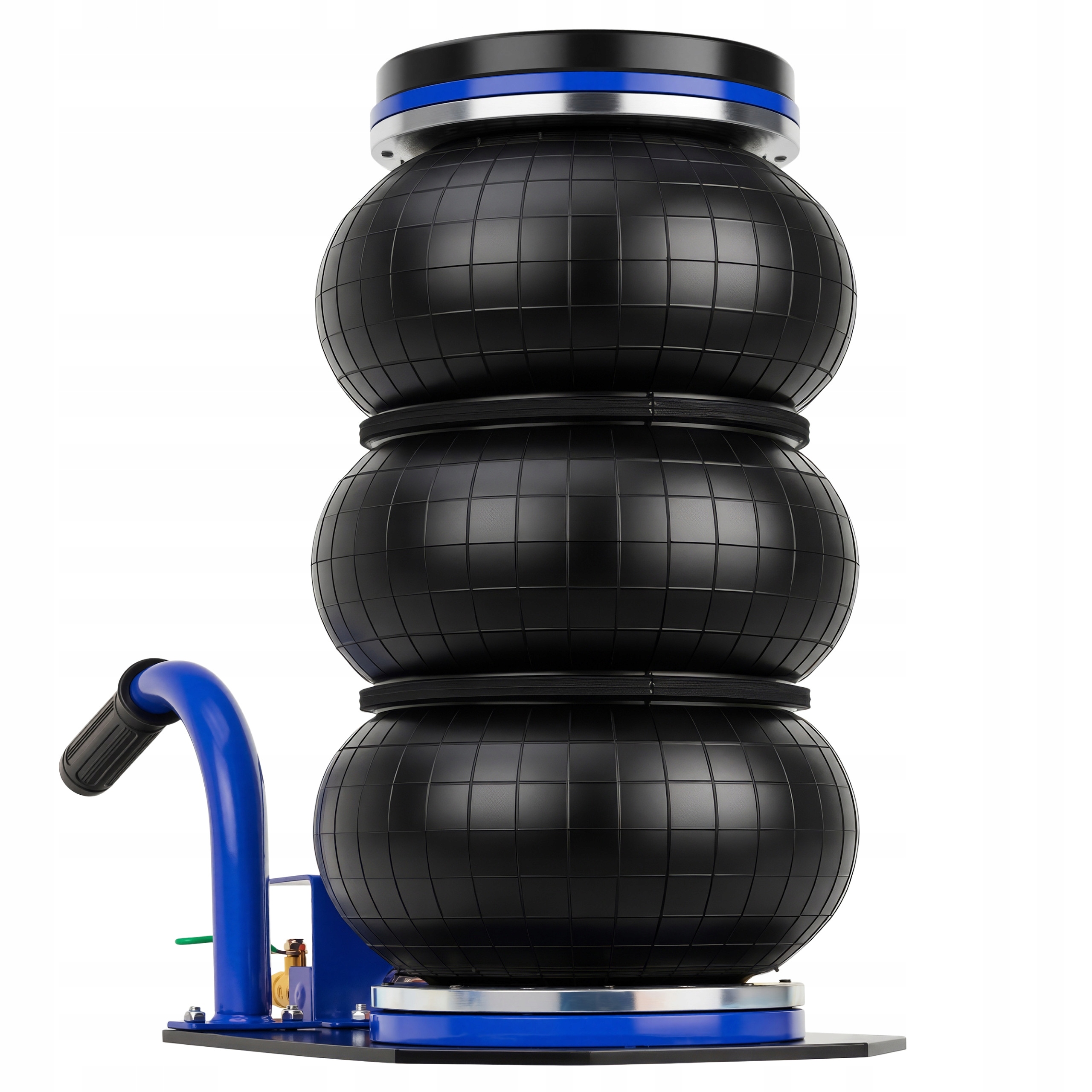

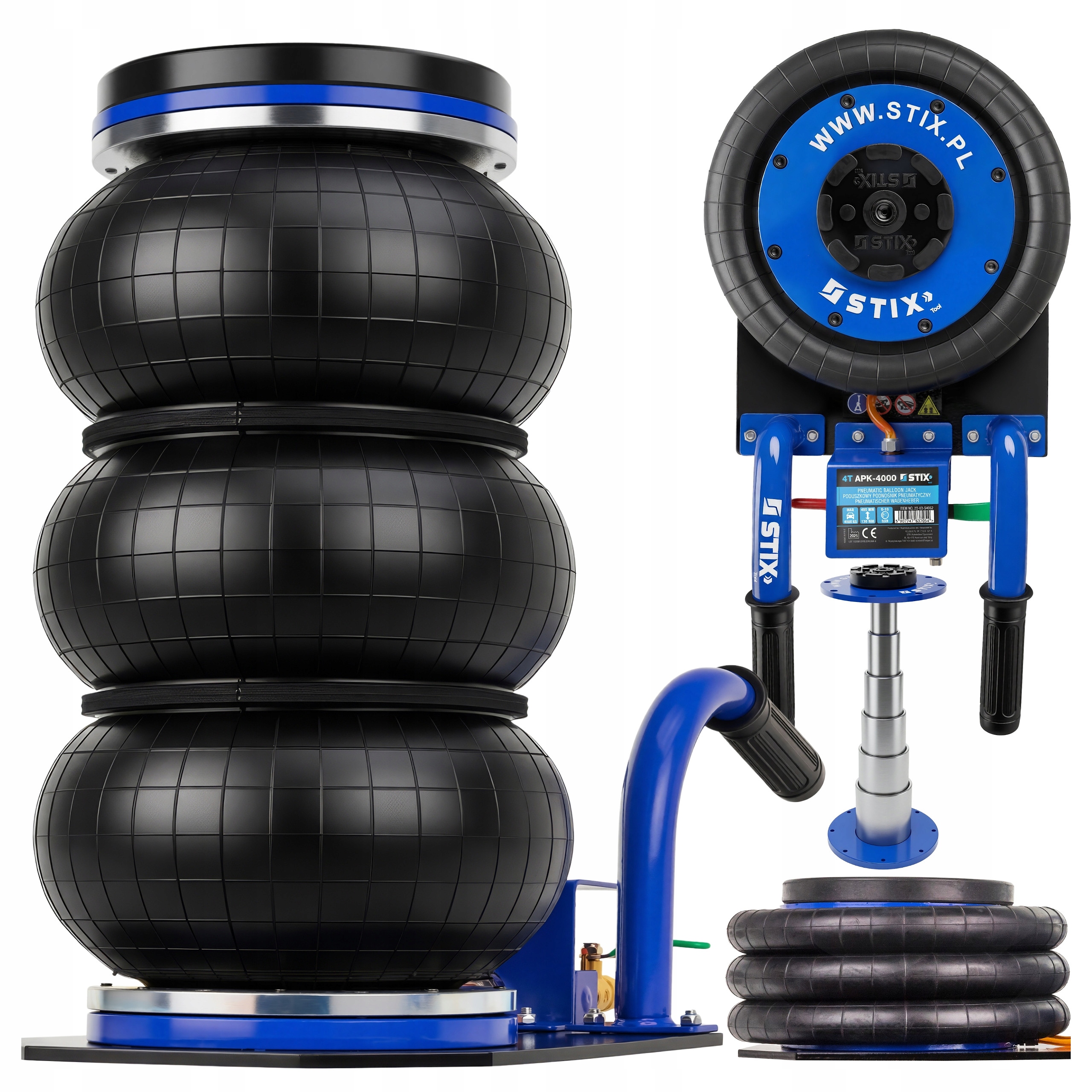

Krátky pneumatický automobilový zdvihák VANKÚŠOVÝ ZDVIHÁK 4T APK-4000 130 – 450 mm (kanálový, vankúšový) Stix Tool
Krátky pneumatický vankúšový APK-4000 je určený na zdvíhanie vozidiel s hmotnosťou do 4 tony . Kompaktná konštrukcia bez koliesok a krátke úchytky robia tento model vhodným na prácu v kanáli, na obmedzenom priestore a pri preprave.
Katalógové číslo: 23-03-54062
Model: APK-4000
Výrobca: Stix Tool
Množstvo: 1 ks
⚙ Technická špecifikácia:
- Maximálna výška: 450 mm
- Minimálna výška: 130 mm
- Nosnosť: 4000 kg
- Priemer vankúša: 270 mm
- Priemer gumovej pätky: 100 mm
- Priemer gumovej podložky: 180 mm
- Prípojka vzduchu: 1/4"
- Ventily: vstupný / výstupný
- Bezpečnostný ventil: áno, EU Safety Valve
- Napájanie: stlačený vzduch
- Pracovný tlak: 5 – 10 bar
- Hmotnosť zdviháka: 16,45 kg
- Dodatočná ochranná krytka: áno, súčasťou balenia
➡ Minimálna a maximálna výška – využitie v praxi
Počiatočná výška je 130 mm , čo umožňuje zasunutie pod väčšinu osobných vozidiel.
Po nafúknutí dosahuje zdvihák 450 mm , čo umožňuje prístup k kolesu a prvkom zavesenia.
Rozsah práce zodpovedá typickým dielenským aplikáciám, ako je demontáž kolies alebo obsluha pneumatík.
➡ 6-sekčný teleskop a zaoblené puzdrá
Vo vnútri zdviháka je použitý teleskop zložený zo 6 prvkov s priemermi: 40, 49, 60, 70, 80 a 91,7 mm .
Každá objímka má vhodne profilované zaokrúhlené okraje .
Toto riešenie znižuje riziko zaseknutia sa pri zdvíhaní a spúšťaní .
Vedenie teleskopu je plynulejšie v porovnaní s konštrukciou s menším počtom sekcií. Okrem toho teleskop stabilizuje zdvihák počas práce pod zaťažením.
➡ Zosilnené mechy a stabilita konštrukcie
Zdvihák využíva 3-úrovňové mechy s priemerom 270 mm vyrobené z odolnej gumovej zmesi.
Na spojoch boli použité oceľové ráfiky , ktoré zlepšujú tuhosť celej konštrukcie.
Základňa vyrobená z plechu s hrúbkou 6 mm zvyšuje stabilitu počas práce.
Celok bol chránený práškovou vrstvou , čo obmedzuje vplyv vonkajších faktorov.
➡ Sekcia ventilov a ovládanie
Ovládanie zdviháka sa vykonáva pomocou dvoch guľových ventilov – vstupného a výstupného .
🟢 Zelený ventil je zodpovedný za zdvíhanie,
🔴 Červený ventil za spúšťanie.
Ich umiestnenie na držiaku umožňuje pohodlnú kontrolu práce zariadenia.
Zdvihák je vybavený bezpečnostným ventilom EU Safety Valve , ktorý kontroluje maximálny tlak v systéme. Ventil bol vyrobený v súlade s normou EN ISO 4126-1:2013 + A1:2016 + A2:2019 .
V prípade prekročenia povolených hodnôt automaticky odvádza prebytočný vzduch, čím sa znižuje riziko preťaženia.
➡ Pracovný tlak a pneumatické napájanie
Zdvihák pracuje v rozsahu 5 – 10 barov , čo zodpovedá štandardným pneumatickým inštaláciám v dielňach.
Vybavený prípojkou 1/4" európskeho typu , umožňuje rýchle pripojenie k stlačenému vzduchu bez dodatočných adaptérov.
➡ Gumová ochranná podložka
Zdvihák je vybavený štandardnou gumovou pätkou a dodatočnou vložkou s priemerom 180 mm , ktorá zakrýva povrch hornej dosky.
Kryt zväčšuje plochu kontaktu s vozidlom, čo obmedzuje bodové tlaky a znižuje riziko poškodenia komponentov podvozku . To je dôležité najmä pri nastavovaní zdviháka pod oporným bodom a v prípade možného posunutia vozidla.
Použitie dodatočnej vrstvy gumy zlepšuje stabilitu kontaktu a uľahčuje presné nastavenie zdviháka počas práce.
➡ Kompaktná konštrukcia – kanálové použitie
Zdvihák v krátkej verzii nemá kolieska a má celkovú dĺžku 505 mm . Osvedčuje sa pri práci v kanáli a v obmedzenom priestore, kde sú štandardné modely s dlhou rukoväťou menej pohodlné.
Kompaktná konštrukcia uľahčuje prepravu a skladovanie. Zdvihák zaberá málo miesta a je možné ho bez problémov prepravovať v aute.
➡ Čo odlišuje pneumatický zdvihák APK-4000 4T?
✅ Kompaktná konštrukcia bez koliesok (pre prácu v kanáli)
✅ 6-sekčný teleskop s rôznymi priemermi objímok
✅ Zaoblené hrany obmedzujúce zasekávanie
✅ Žiadne ostré konštrukčné prvky
✅ Bezpečnostný ventil v súlade s normou EÚ
✅ Stabilná konštrukcia založená na oceľovej základni 6 mm
✅ Jednoduchý systém ovládania ventilov
➡ Prečo to stojí za to?
Kratšia konštrukcia uľahčuje používanie zdviháka v obmedzenom priestore. Zachováva pracovné parametre typické pre plnohodnotné zdviháky.
Použité konštrukčné riešenia majú vplyv na stabilitu a opakovateľnosť práce v
