Gok plynová inštalácia pre 2 fľaše 11/33 kg – 37/50 mbar 6 kg/h signalizátor

Popis produktu

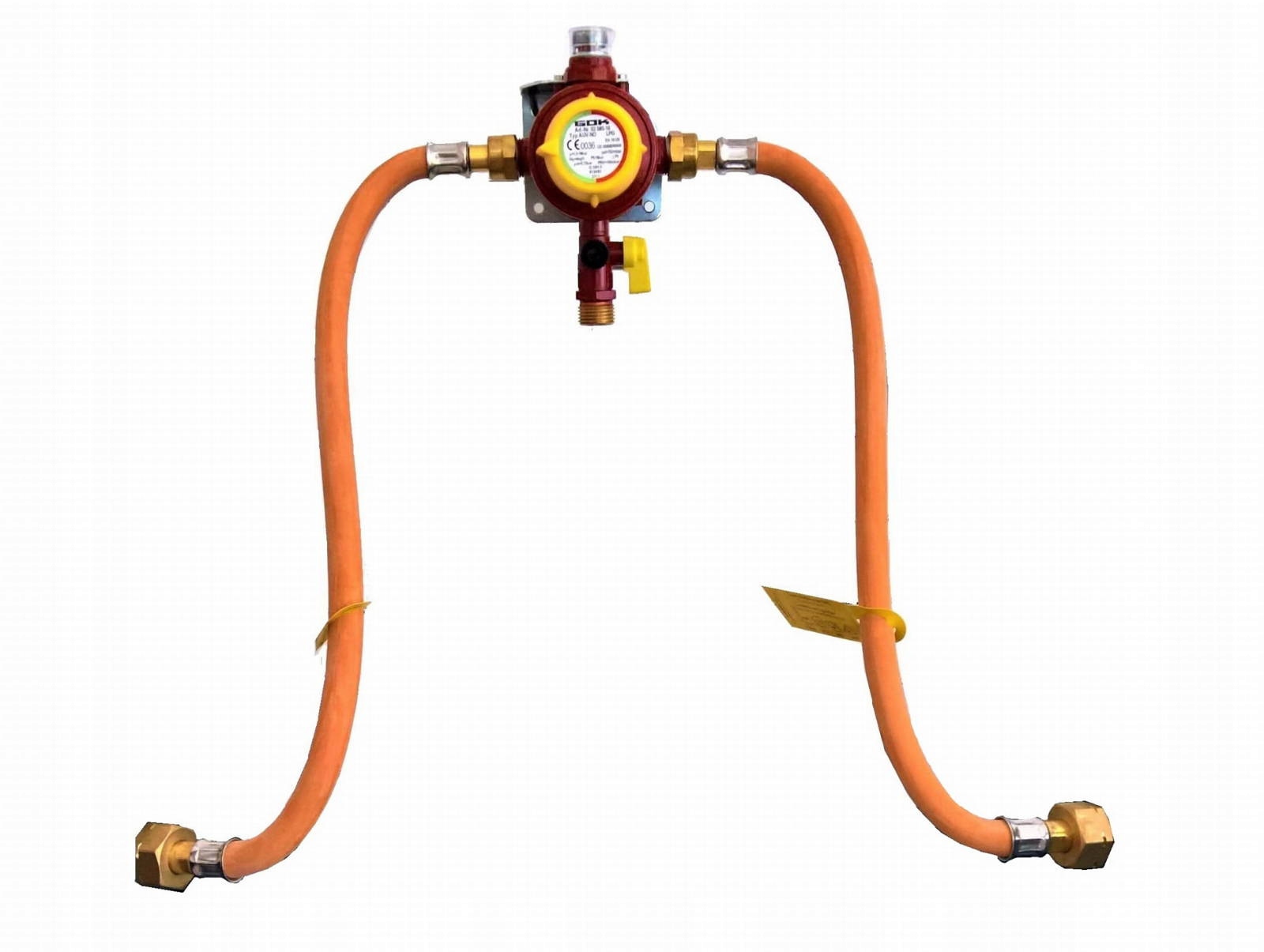

Dvojfľašová inštalácia 37/50mbar, 6kg/h - súprava
Fľašová inštalácia s automatickým prepínačom na pripojenie k plynovým fľašiam s maximálnou plnou hmotnosťou 33 kg.
Súčasť súpravy: vysokotlakové hadice s Kombi prípojkou, automatický prepínač s ovládacím gombíkom, indikátor prevádzky a rezervy, ochrana proti spätnému toku plynu, nízkotlakový regulátor s prepúšťacím bezpečnostným ventilom PRV, adaptér na pripojenie potrubia kr. (RST) 12 mm, montážne prvky a upevňovacia lišta.
Výhody:
- vhodné pre remeselné a domáce použitie
- výmena fľaše je možná bez prerušenia prevádzky
- súprava je vybavená spätným ventilom, ktorý zabraňuje úniku plynu pri výmene fľaše
- všetky armatúry majú certifikát typu DIN DVGW, DVGW a certifikát typu EÚ podľa GGV
+
Indikátor IB-01 (kábel 6 metrov)
SKU: 02-000-91
Indikátor naplnenia LPG fľaše
určený na spoluprácu s automatickým prepínačom typu AUV
Zobrazuje prevádzkový režim fľašovej inštalácie (prevádzka/rezerva)
Povolené použitie vo viacfľašových LPG inštaláciách, pre domácnosti
a priemyselné použitie s plnou hmotnosťou fľaše do 33 kg
Súprava indikátora IB-01 obsahuje:
- indikátor s ovládacím panelom
- 6m kábel so zástrčkou a snímačom polohy
Poznámky:
- nepoužívať v zóne EX
Opis:
- Dvojfľašková inštalácia s automatickým prepínačom.
- Výkonnosť: 6 kg/h
- Výstupný tlak: 37/50 mbar
- Maximálny prípustný tlak: PS 16 bar
- Prípojka na výstupe: 1/2 l kužeľ. alebo kr. (RST) 12
Fľaškové zariadenia LPG sa medzi investormi tešia čoraz väčšiemu záujmu. Jednou z dostupných možností je dvojfľašková inštalácia. Vďaka spojeniu dvoch plynových fliaš do jednej inštalácie je možné priviesť do zariadení a prijímačov viac plynu. Takáto viacvrstvová inštalácia môže byť vybavená automatickým alebo ručným prepínačom.
Fľašková inštalácia s automatickým prepínačom:
- Odber plynu sa vykonáva striedavo z oboch strán a výmena fľaše je možná bez prerušenia práce.
- Bezpečnostný obvod: zabudované bezpečnostné zariadenie zabraňuje vytekaniu prúdu plynu počas výmeny fľaše.
- Voliteľné: verzia s elektronickým indikátorom (práca/rezerva) s displejom (zelená/červená).
Sada obsahuje:
- vysokotlakové hadice
- vhodný počet rúrok a adaptérov, skrutiek, upevňovacích prvkov a montážna lišta
- prepínač
- reduktor nízkeho tlaku s pretlakovým vyfukovacím bezpečnostným ventilom PRV s otvorom na dýchanie
- kontrolná súprava umožňujúca kontrolu tesnosti inštalácie kvapalného plynu bez demontáže reduktora tlaku
- prípojka na výstupe ½“ ľavý alebo pravý závit
Pred montážou je potrebné skontrolovať, či sa žiadny z prvkov nepoškodil počas prepravy. Samotnú inštaláciu by mali vykonávať kvalifikované osoby podľa pokynov uvedených v návode.
Poradie montáže dvojfľaškovej inštalácie:
- Pripojte vysokotlakové hadice z pracovnej a rezervnej strany medzi prípojkou na vstupe AUV alebo MUV alebo dvojitým uzatváracím blokom a ventilom na plynovej fľaši.
Kontrola tesnosti:
Po montáži a pred spustením je potrebné vykonať kontrolu tesnosti. Na tento účel je potrebné:
- zatvorte celú armatúru uzatvárajúcu prijímacie zariadenie
- pomaly otvorte ventil odberu plynu na nádrži alebo ventily na plynovej fľaši
- nastriekajte všetky spoje penivým prostriedkom
- Skontrolujte tesnosť pozorovaním, či sa v penivom strede netvoria bubliny.
Bezprostredne po kontrole tesnosti je inštalácia pripravená na použitie.
Údržba
Správne namontovaná a správne používaná inštalácia nevyžaduje údržbu.
Základné chyby, ktoré sa môžu vyskytnúť počas používania, a nápravné opatrenia nájdete v návode. Ak však nevedú k opätovnému správnemu spusteniu a pri výbere nedošlo k žiadnej chybe, je potrebné produkt poslať výrobcovi na kontrolu. Neoprávnené osoby by nemali samostatne vykonávať žiadne opravy.
