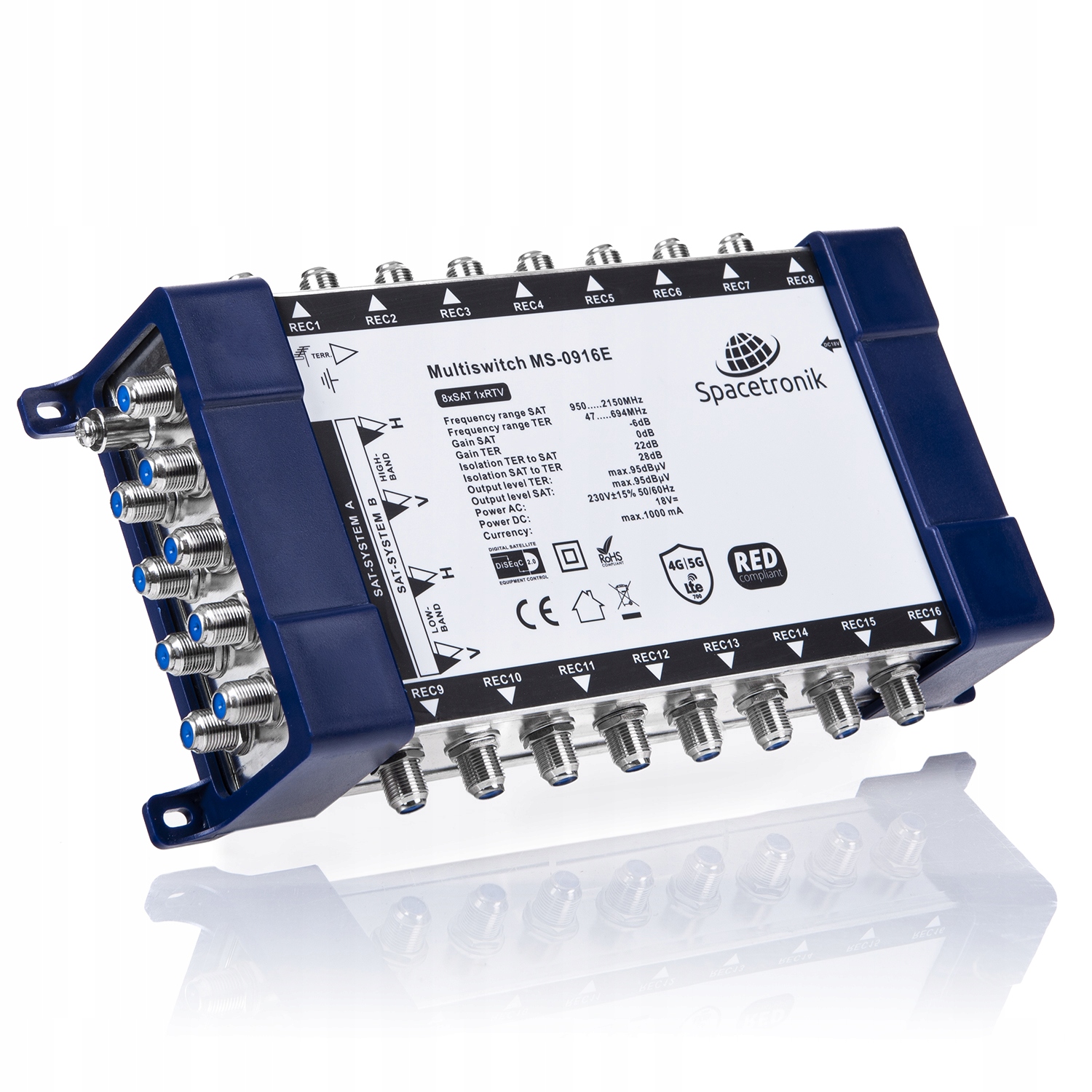

Multiprepínač 9/16 Spacetronik E- MS-0916E

Popis produktu

Základné informácie
Koncový multiprepínač 9/16 Spacetronik E- MS-0916E. Určené na distribúciu satelitného signálu DVB-S2 a pozemného signálu DVB-T/T2. Umožňuje pripojenie až 16 účastníckych zásuviek RTV-SAT. Vybavený 8 SAT vstupmi a 1 TER vstupom. Konektory typu F ženské. Vonkajšie napájanie.
Použitie
Pre inštaláciu vnútorných systémov satelitnej a pozemnej televízie. Určený na spoluprácu so satelitnými anténami s priemerom najmenej 0,8 m alebo s anténami pozemnej televízie. Montáž na miestach chránených pred poveternostnými vplyvmi a neoprávneným prístupom.
Špecifikácia
Špecifikácia
Vstupy / výstupy
- Počet vstupov: 8 SAT, 1 TER
- Počet výstupov: 16
- Konektory: F ženské
- Impedancia vstupu/výstupu: 75 Ohm
Frekvenčné rozsahy
- SAT: 950-2150 MHz
- TER: 47-694 MHz
Zisk a úrovne signálu
- Zisk SAT: -3 až 6 dB
- Zisk TER: -7 až 2 dB
- Výstupná úroveň SAT (IMD3 – 35 dB): 100 dBV
- Výstupná úroveň TER (IMD3 – 60 dB): 88 dBV
Izolácia a tlmenie
- Izolácia TER na SAT: 30 dB
- Izolácia SAT do TER: 28 dB
- Izolácia separácie polarity H/V: 25 dB
- Izolácia out-out TER: 22 dB
- Izolácia out-out SAT: 30 dB
- Tlmenie odrazov SAT vstup: 10 dB
- Tlmenie odrazov SAT výstupu: 7 dB
- Tlmenie odrazov TER vstup: 11 dB
- Tlmenie odrazov TER výstup: 8 dB
Napájanie
- Napájanie: max. 18 V
