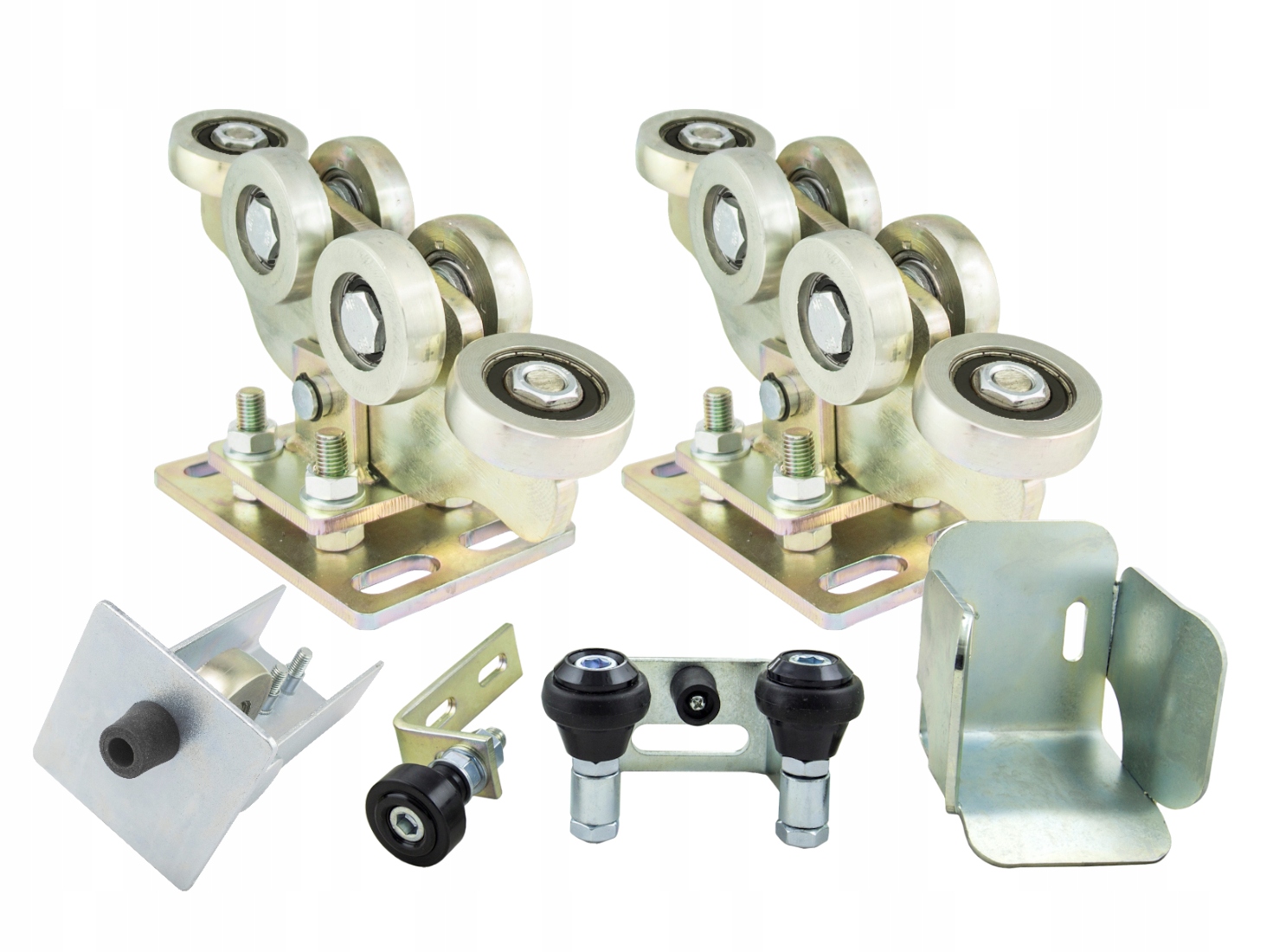

Sada vozíkov na valčeky pre posuvné brány 80 x 80 6 valčekov 6-tka Darček

Popis produktu

POĽSKÝ VÝROBOK :
- Poľsko výroba nie „značka dovozcu“
- moderná výroba „ z úrovne“ tyče a plechu s použitím CNC sústruhov a lasera.
PODPORUJTE POĽSKÝ PRIEMYSEL
Kočík 6 koliesok - LEPŠÍ, ODOLNEJŠÍ MODEL ako klasický 5-kolieskový.
- dodatočný horizontálny valček zabezpečuje väčšiu stabilitu brány „do strán“
- predlžuje to životnosť práce kočíka, pretože:
Vertikálne valčeky vozíka a ich ložiská sú zodpovedné za prenos hmotnosti brány vo vertikálnej polohe, a vzhľadom na chrakteristiku konštrukcie ložísk sú oveľa menej odolné voči tlaku „z boku – nie zhora“ z boku brány „do vodorovnej polohy, napríklad voči vetru.
Horizontálne valčeky 2 ks eliminujú tlak na vertikálne valčeky prenášajúce hmotnosť brány „z boku “
Opotrebovanie ložísk v horizontálnych valcoch vozíka po rokoch nastáva rýchlejšie v dôsledku náporu „z boku“ ako v dôsledku hmotnosti zhora. Je to spôsobené konštrukciou a schopnosťou prenášať zaťaženie – guľôčkové ložisko.
Čo odlišuje naše kočíky - súpravy
Viac tesné ložiská – 2RS, čo umožňuje dlhšiu prevádzku vozíka – ložiská bez nečistôt medzi ložiskovými guličkami.
- RS. - BUTYLOVÁ bočná tesniaca vložka ložiska (čierna) nie plechová ZZ (strieborná) - plech je menej tesný v type ZZ.
- syntetický butylový elastomér (rovnaký materiál ako v tesneniach Simering) sa vyznačuje vysokou plynovou a vodnou tesnosťou, dobrou chemickou odolnosťou a pružnosťou v širokom rozsahu teplôt, má lepší kontakt, teda tesnosť s oboma ložiskovými krúžkami
Fotografie ložiska RS a ZZ
Len u nás 3 veľkosti vodiacich valčekov sú s ložiskom a nie klzné valčeky bez ložiska s rozmermi:
-33 mm pre katéter 40/40/3
-35 mm do katétra 40/40/2
-43 mm do katétra 50/50/3, čo zabezpečuje oveľa lepšie otáčanie valca ako v rolke bez ložiska.
Len u nás je každá rolka štandardná s uholníkom
Sada FULL – absolútne všetko, čo potrebujete pre bránu:
1) 2x pojazdné vozíky koľajnice 80x80x5, kyvné s reguláciou.
2) nájazdová rolka brány s krytom – 1 ks
3) nájazdové zásuvky na odľahčenie vozíkov v stave - zatvorená brána - 1 ks
4) darček vodiaca rolka na výber - 1 ks
Všetky valčeky sú vždy s uholníkom pre pohodlnú montáž:
- 25 mm s uholníkom (pre cievku 30x30x2)
- 33 mm ložisková s uholníkom (pre cievku 40x40x3)
- 35 mm ložisková s uholníkom (pre cievku 40x40x2)
- 43 mm ložisková s uholníkom (pre cievku 50x50x3)
Prosím uveďte vybranú rolku do poznámky k objednávke. V prípade nedostatku informácií posielame rolku 33 mm do cievky 40x40x3
5 ) horný uchopovač Darček 40 alebo 60 mm - 1 ks
6) návod na montáž brány s tabuľkou rozstupu vozíkov vzhľadom na dĺžku a hmotnosť brány – posielame mailom.
Používame širšiu verziu hornej časti vozíka - 120 mm (horná horizontálna doska vozíka)
- Veľké fazuľky na reguláciu, a to tak v spodnej, ako aj v hornej platforme kočíka, čo poskytuje najväčší rozsah regulácie počas montáže .
- šírka 120 mm nie 100 mm.
POPIS PRVKOV:
6-valcový vozík
- máte bránu s hustou výplňou – širokými profilmi alebo drevom, 6-tka je dobrým výberom. Dodatočná horizontálna rolka stabilizuje prácu brány.
- Valčeky: Ø68,5 mm × 19 mm, oceľové, sústružené z kvalitnej ocele C45 na CNC obrábacích strojoch, presne priliehajúce k profilu
- Tiché ložiská 6204 s vysokou nosnosťou vzduchotesného typu 2RS
Rolky montované na skrutkách a maticiach nám umožňujú presnejšie ich upevniť ako na zváraných čapoch.
Zátka je priskrutkovaná pomocou technického lepidla, aby sa eliminovala možnosť roztočenia. Kolieskové korčule sa nikdy nerozbehli počas 15 rokov výroby našich kočíkov.
Nájazdový valec s krytom a nárazníkom, namontovaný v jazdnej lište.
Pamätajte si! Montujte zásuvku a valček tak, aby valček jasne vchádzal do zásuvky (mierne zdvihnite bránu). Úlohou jej je udržať hmotnosť brány v stave „uzavretej brány“.
Vďaka nárazníku sa brána zastaví bez dodatočného hluku a znižuje sa sila „nárazu“.
Ide o nájazdový valček našej výroby, v ktorom je valček namontovaný na čape zapínanom Segerovým krúžkom (nie je pokrčený, bez ochrany, ako u väčšiny valčekov na trhu). Tým sa eliminuje riziko vylomenia čapu. To umožňuje demontáž a výmenu samotného valca v prípade problémov.
Montážne skrutky „vstupujú“ do nitovacej matice s dlhým závitom (10 mm, nie ako u konkurencie závit výlučne v plechu 3-4 mm), čo zabezpečuje stabilitu montážneho spojenia.
Silný zvar krytu chráni pred jeho odtrhnutím.
Nájazdové zásuvky
Pamätajte si! Montujte zásuvku a valček tak, aby valček jasne vchádzal do zásuvky (mierne zdvihnite bránu). Úlohou jej je udržať hmotnosť
