Fnirsi LC1020E Tester Lcr Esr 100kHz Mostík Kelvin 4-Wire Meranie

Popis produktu

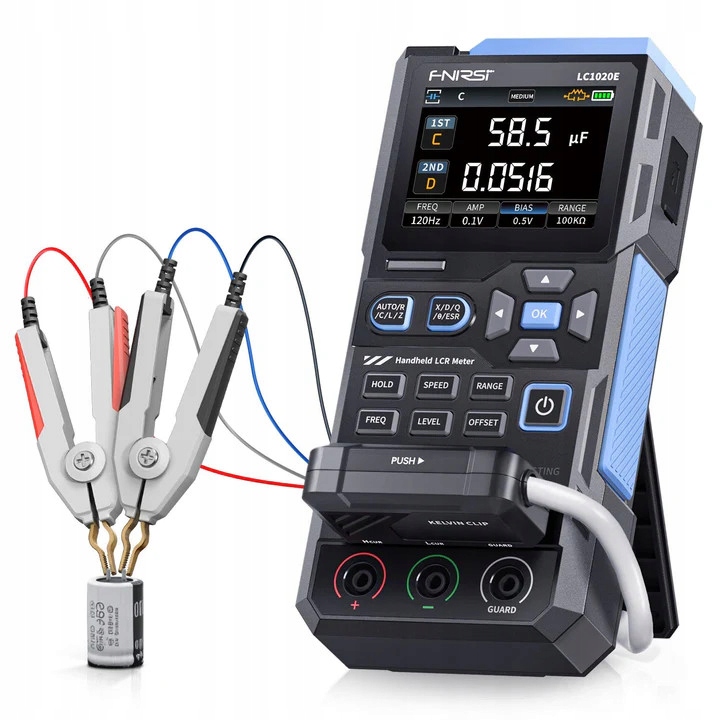

FNIRSI LC1020E Tester LCR ESR 100kHz Mostík Kelvin 4-Wire Meranie
FNIRSI LC1020E – tester LCR ESR pre servis elektroniky
FNIRSI LC1020E je ručný tester LCR ESR na meranie odporu, kapacity, indukčnosti, impedancie a ESR. Osvedčí sa pri diagnostike kondenzátorov, cievok, rezistorov a pasívnych prvkov v servise elektroniky, dielni FPV a pri kontrole komponentov pred montážou.
Zariadenie podporuje testovacie frekvencie až do 100 kHz , meranie Kelvin 4-Wire , 2.8-palcový displej TFT a režim triedenia prvkov podľa nastavenej tolerancie.
Najdôležitejšie vlastnosti
- Meranie L/C/R/Z: podpora indukčnosti, objemu, odporu a impedancie.
- Meranie ESR: užitočné pri kontrole kondenzátorov a napájacích prvkov.
- 5 testovacích frekvencií: 100 Hz, 120 Hz, 1 kHz, 10 kHz a 100 kHz.
- Sekundárne parametre: X, D, Q, theta a ESR.
- Meranie Kelvin 4-Wire: obmedzuje vplyv káblov pri meraní nízkeho odporu.
- Kalibrácia open/short: pomáha kompenzovať vplyv meracieho príslušenstva.
- Režim triedenia: nastavenie nominálnej hodnoty a tolerancie od 0.1% do 99.9%.
- Vstavaný akumulátor: 3.7 V 3000 mAh pre mobilnú prevádzku.
- USB Type-C: Komunikačné rozhranie ako virtuálny sériový port.
Meranie Kelvin 4-Wire – presnejšie pri malých odporoch
Pri nízkych hodnotách odporu môžu bežné meracie káble spôsobiť znateľnú chybu. FNIRSI LC1020E podporuje konfiguráciu 5-terminál a meranie Kelvin 4-Wire , ktoré obmedzuje vplyv odporu vodičov a kontaktov.
Je to dôležité pri diagnostike nízkoohmových prvkov, spojov, cievok, rezistorov a napájacích prvkov, kde rozdiel v rade jednotlivých miliohmov môže mať praktický význam.
Technická špecifikácia
- Značka: FNIRSI
- Model: LC1020E
- Typ: ručný tester LCR ESR / digitálny mostík LCR
- Hlavné parametre: AUTO, R, C, L, Z
- Sekundárne parametre: X, D, Q, theta, ESR
- Testovacie frekvencie: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Základná presnosť: 0.3%
- Displej: TFT LCD 2.8 palca
- Rozsah indukčnosti: 0-100 H
- Rozsah kapacity: 0-100 mF
- Rozsah odporu: 0-10 Mohm
- Skúšobné úrovne RMS: 0.1 V, 0.3 V, 0.6 V
- Vnútorný strih: 0.0 V, 0.5 V
- Termíny merania: 3-terminál, 5-terminál
- Kalibrácia: open circuit, short circuit
- Rozhranie: USB Type-C – virtuálny sériový port
- Napájanie: lítiový akumulátor 3.7 V 3000 mAh
- Výstupná impedancia: 100 ohm
Obsah súpravy
- Tester LCR FNIRSI LC1020E - 1 ks
- Dátový kábel - 1 ks
- Skratová doska – 1 ks
- Testovací klip Kelvin - 1 ks
- Meracie káble - čierne 1 ks a červená 1 ks
- Návod na použitie – 1 ks
