Prepínač 40A – 1-rýchlostná montážna jednotka Coats Cemb Ath 900 Diagram!

Popis produktu

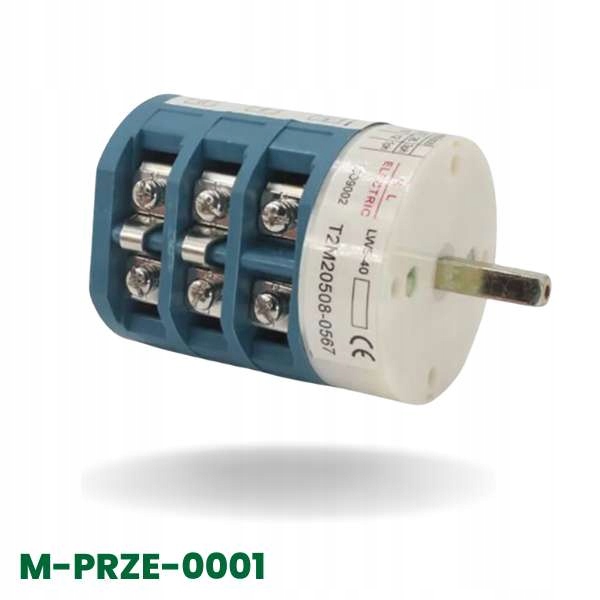

Otočný prepínač LEVO-PRAVO typ LW5-40/3 (SILNÝ, prúd 40A - napájanie 3 fázy a 1 fáza) - Kompatibilný iba s jednorýchlostnými montážnymi strojmi.
Presný DIAGRAM PRIPOJENIA a schéma aplikácie prepínača sú súčasťou balenia!
Technická špecifikácia:
- Napätie napájania 230 V (1 fáza) a 400 V (3 fázy)
- Maximálny výkon: 18 kW, prúd 40 A
- Počet fáz: 3 (trojfázový) alebo (po nastavení jednofázový prepojovač)
- počet svoriek: 12
- prepínač bez vratnej pružiny!
Rozmery:
- Celková dĺžka bez osi: 90,5 mm
- Dĺžka osi: 27 mm, os so závitovým otvorom (závit M4)
- Priemer telesa: 70 mm
- štvorcová os: 8x8 mm
- predné upevnenie – 4 skrutky M4 v rozstupe 55 x 55
- zadné upevnenie – 2 skrutky v rozstupe 36 mm – technický výkres
Použitie:
Prepínač určený pre montážne zariadenia na pneumatiky s jednorýchlostným pohonom, napr.:
Coats TC710,760,850GT,850GT-2, NTC 950,950-1,920-2,TC850,950,400-B,430,530
ATH Heinl 460, 1460, 900, 1900
Cemb SM825T, SM625, SM825EVO, SM825
Nortec, Baseline, Atlas, Ranger
DÁMA DM810
RP Tools RP-R-U200MPN (>2013/01)
RP-R-U200P V01 (2009/01 - 2012/09)
RP-R-U200PN V01 (>2013/01)
RP-R-U221AP V01 (2009/01 - 2012/09)
RP-R-U221APN V01 (2013/01 - 2018/04)
RP-R-U221APN V02 (>2018/05)
RP-R-U221MPN V01 (2013/01 - 2018/04)
RP-R-U221P V01 (2009/01 - 2012/09)
RP-R-U221PN V01 (2013/01 - 2018/04)
RP-R-U221PN V02 (>2018/05) a mnoho ďalších
- SILNÝ prepínač - Nominálny prúd: 40A
- Materiál puzdra: Plast
- Kompatibilita: Univerzálna, vhodná pre väčšinu montážnych zariadení, napr. Coats, Cemb, RP Tools atď.
