Čerpacia Skupina Na Ochranu Kotla, Ventil Pohonu Afriso

Popis produktu

Predmetom aukcie je:

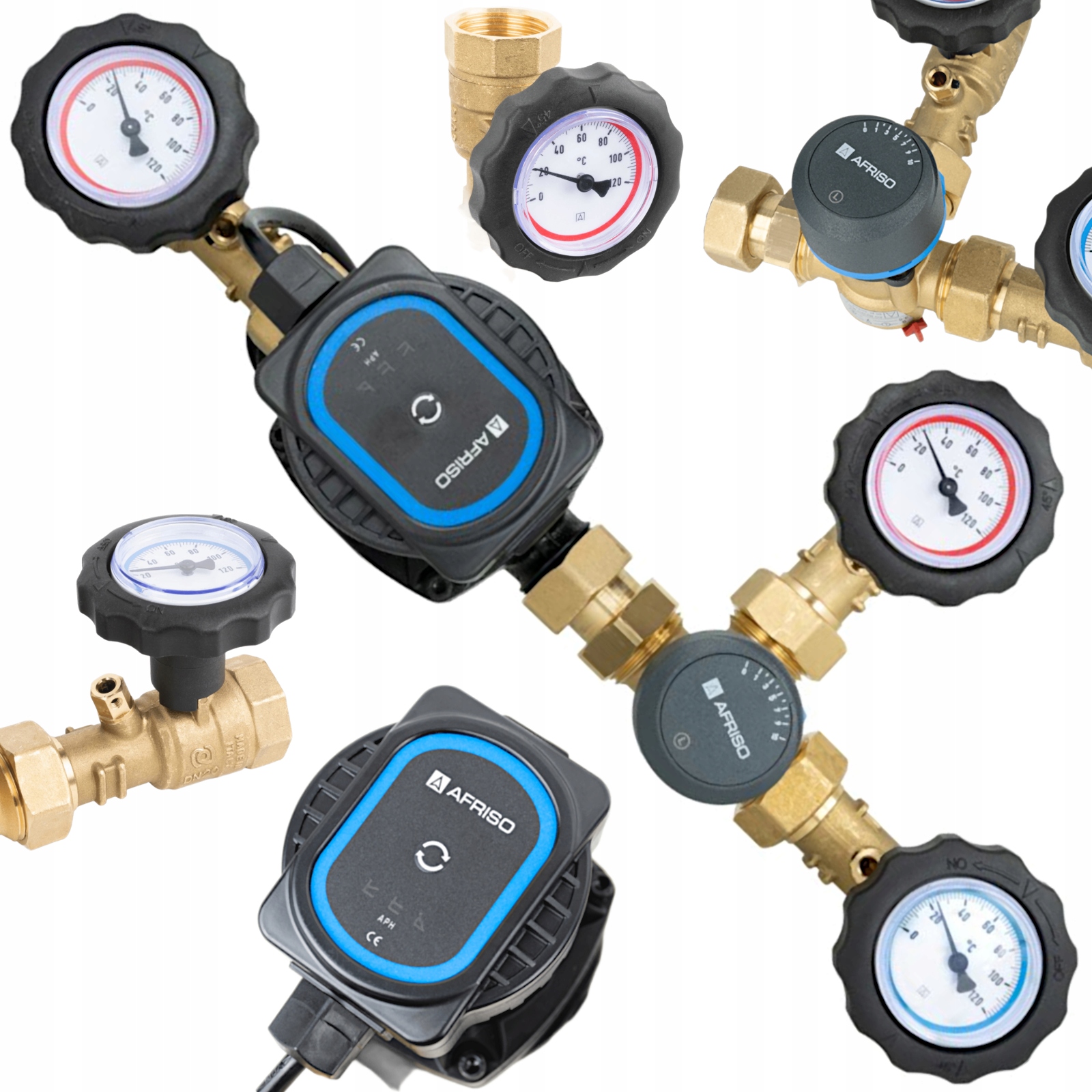

Skupina ochrany návratu kotla BRA 130 AP s otočným ventilom ARV 362 s pohonom ARM 343 ProClick, čerpadlo AFRISO APH 160
- maximálny tlak: 6 bar
- Obehová pumpa: AFRISO APH 160 15-7/130 mm
- Prípojky: GW G1''
- Kvs zmiešavacieho ventilu: 6,3 m³/h
NOVINKA NA TRHU
Hotový hydraulický systém s otočným zmiešavacím ventilom ARV, pohonom ARM ProClick a energeticky úspornou obehovou pumpou.
Vybavená potrebnými armatúrami: Tri uzatváracie ventily s integrovanými teplomermi, spätný ventil zabudovaný do uzatváracieho ventilu s modrým teplomerom, špeciálne puzdrá na montáž snímačov teploty.
APLIKÁCIA
Čerpacie skupiny na ochranu návratu kotla BTA a BRA sa používajú v vykurovacích systémoch s kotlami s pevným horľavím. Montované pri návrate z inštalácie. Miešajú v správnom pomere prúdy činidla, čím chránia kotol pred nízkoteplotnou koróziou vznikajúcou návratom média s príliš nízkou teplotou.
Udržiavanie teploty návratu na konštantnej úrovni stanovenej výrobcom kotla ho chráni pred kondenzáciou vlhkosti na vodnom plášti a znečistením ohniska dechtmi a sadzami. Dostatočne vysoká teplota návratu predlžuje životnosť kotla a zvyšuje jeho účinnosť.
Zariadenia na ochranu teploty návratu by mali byť namontované v každej inštalácii s tepelným zásobníkom (akumulačným zásobníkom). Odporúčajú sa aj pri každom kotle na tuhé palivo.
STAVBA
Skupiny pozostávajú z troch uzatváracích ventilov s integrovanými teplomermi, obehového čerpadla a zmiešavacieho ventilu. Uzatvárací ventil s modrým teplomerom je vybavený spätným ventilom.
V skupine BRA je otočný zmiešavací ventil ARV ProClick.
TECHNICKÉ ÚDAJE
- Prípojky GW G1“
- Pracovný tlak max 6 bar
- Maximálna prevádzková teplota 90 °C
- Koncentrácia glykolu max 50%
- Termometre Ø50 mm, 0÷120 °C
- Uzatváracie ventily DN20, PN16
- Uzatvárací ventil s vstavaným spätným ventilom DN20, PN10
- Obehová pumpa AFRISO APH 160 15-7/130 mm s napájacím káblom (spotreba energie: 4-45 W)
- Otočný zmiešavací ventil ARV 362 ProClick, Kvs 6,3 m3/h, PN10
- Pohon 3-bodový 230V ARM 343 ProClick
- Použité materiály: mosadz, oceľ, plast
- Kompletná sada tesnení je súčasťou balenia.
Skupiny je potrebné montovať na spätný kábel k zdroju tepla.
