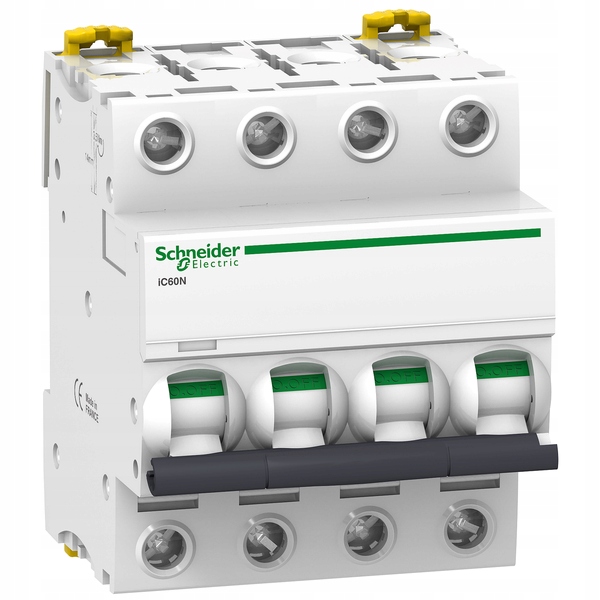

Schneider Elektrický nadprúdový vypínač Acti9 iC60N 4P 20A D A9F75420

Popis produktu

Schneider Electric nadprúdový vypínač Acti9 iC60N 4P 20A D A9F75420
Schneider Electric nadprúdový vypínač Acti9 iC60N 4P 20A D A9F75420
Nadprúdový vypínač Schneider Electric Acti9 iC60N
Nízkonapäťový nadprúdový vypínač (MCB) zo série Acti9 iC60N, 4-pólový, so 4 chránenými pólmi. Model s menovitým prúdom 20 A a charakteristikou spúšťania D.
Nominálna skratová spojovacia kapacita je 6000 A pri 400 V AC podľa IEC 60898-1, 10 kA podľa IEC 60947-2 pri 400 V a 20 kA pri 220 – 240 V AC podľa EN/IEC 60947-2. Vypínač slúži na ochranu obvodov pred skratom a prúdom preťaženia.
Zariadenie je vybavené indikátorom VisiTrip a pásikom VisiSafe v zelenej farbe, ktorý signalizuje fyzické otvorenie kontaktov. Produkt je možné namontovať pomocou západky na DIN lištu. Šírka je 8 modulov po 9 mm a vonkajšie rozmery sú 72 × 85 × 78,5 mm. Farba puzdra: biela (RAL 9003).
- Menovitý prúd: 20 A
- počet pólov: 4
- charakteristika: D
- izolačné napätie Ui: 500 V AC
- stupeň ochrany: IP20, IP40 v puzdre
- frekvencia: 50 – 60 Hz
- pracovná teplota: od -35°C do 70°C
EAN: 3606480081118 | MPN: A9F75420 | Originálne meno: Miniature circuit-breaker, Acti9 iC60N, 4P, 20A, D curve, 6000A (IEC 60898-1), 10 kA (IEC 60947-2)
- Modulárna šírka: 4
- Typ napätia: AC/DC
- Hĺbka zabudovania [mm]: 44.5 mm
- Frekvencia [Hz]: 50-60 Hz
- Napätie izolácie Ui [V]: 500
- Harmonized System Code: 8536 2010 00
- Packingový level 1: 3606480081118
- Packingová level 2: 3606480081115
- Packing level 3: 3606480081116
- Current limiting class: 3
- Verné kategórie: 4
- Pollution degree: 3
- Explosion-proof: No
- Číslo ochrany poles: 4
- Concurrently switching neutral conductor: No
- Ambientná teplota during operating: -35-70 °C
- Flush-mounted inštalácia: No
- Additional equipment possible: Áno
- Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 6 kA
- Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 20 kA
- Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kA
- Rated impulze withstand voltage Uimp: 6 kV
- Nominálny prúd [A]: 20
- Napätie [V]: 400
- Charakteristika: D
- Bieguny: 4
- Skratová [kA]: 6
- Stupeň ochrany IP: IP20
- Prierez [mm²]: 1-25 mm²|1-16 mm²
