Rozdeľovač 4 Okruhov Podlahového Vykurovania Pre Podlahovú Krytinu, Čerpadlo Ibo

Popis produktu

ROZDEĽOVAČ 4 OKRUHOV PRE PODLAHOVÉ VYKUROVANIE S MIEŠACOU SÚPRAVOU S ČERPADLOM IBO
V rozdeľovači je namontovaný ventil ATM 566 so zvýšeným prietokom Kvs 2,3 m3/h – vďaka tomuto riešeniu sa podlaha zahreje oveľa rýchlejšie, čo sa premieta do výrazného zníženia nákladov na vykurovanie.
Tento typ ventilu sa používa aj pri štrnásťsekčných rozdeľovačoch.
Väčšina rozdeľovačov podlahového vykurovania na trhu je vybavená termostatickým ventilom s prietokom 1,6 m3/h.
Súprava obsahuje:
1) Miešacia súprava (prvky skrútené na tesneniach)
- Trojcestný termostatický zmiešavací ventil od firmy AFRISO ATM 566 20÷43°C, Kvs 2,3 m3/h
- kotúčový teplomer – 2 ks
- obehová pumpa OHI IBO 25-60/130
- tesnenia
2) Horná nosníková tyč (MOSADZ)
- prietokomery zakončené nyplom a spojkou typu PEX 3/4 x 16 (na rúrku Alu PEX)
- odvzdušňovací a odtokový systém s odvzdušňovačom
3) Spodná nosná časť (MOSADZ)
- termostatické vložky M30 x 1,5 – možnosť namontovania tepelných pohonov
- nyple s namontovanými spojkami typu PEX 3/4 x 16 (na rúrku Alu PEX)
- odvzdušňovací a odtokový systém s odvzdušňovačom
4) Sada leštených montážnych držiakov s rozstupom 210 mm

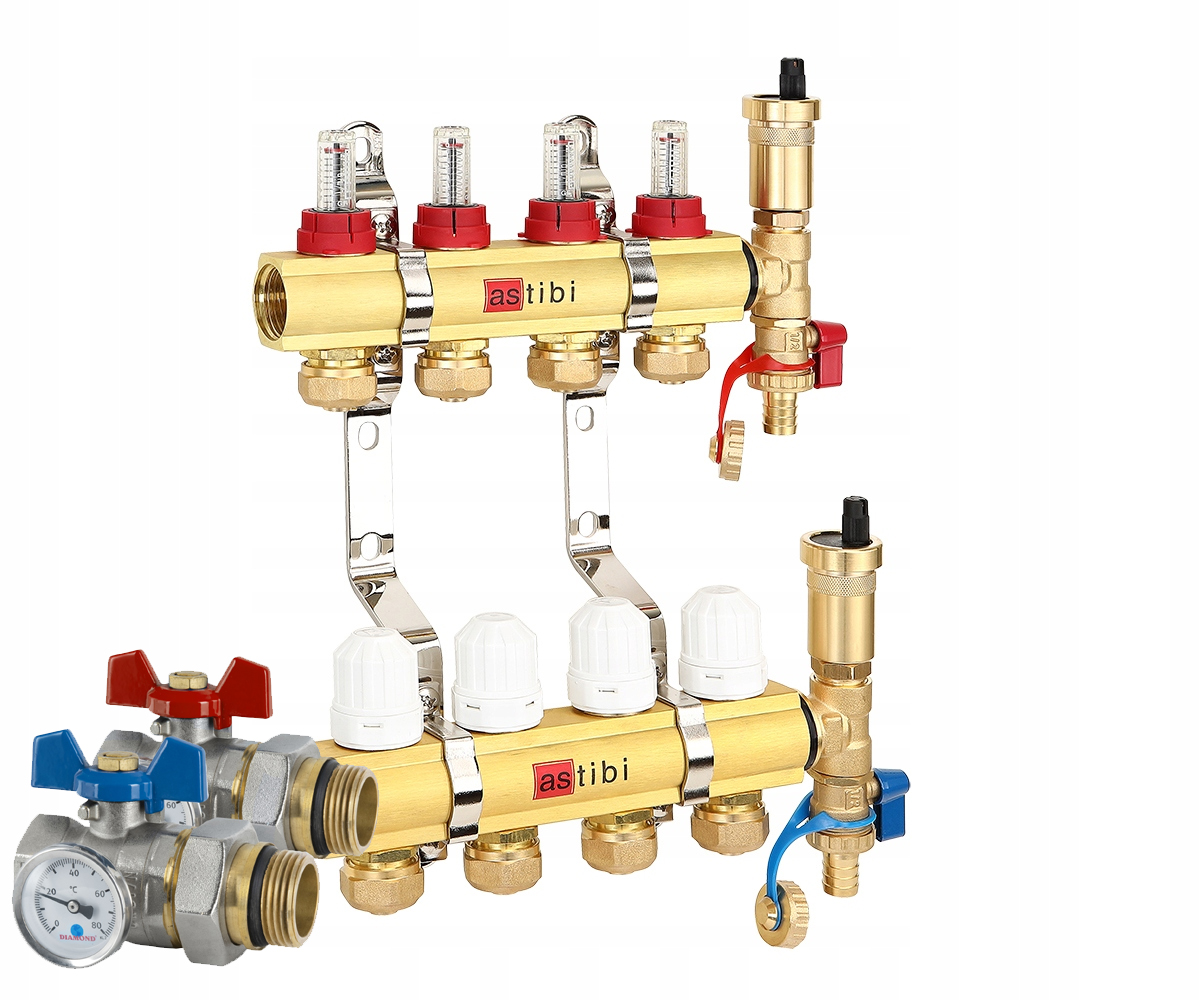

POPIS ROZDEĽOVAČA
1. Nosník s kotúčovým teplomerom. Zablokovaná zásuvka GW 1/2", možnosť namontovania automatického alebo manuálneho odvzdušňovača.
2. Prietokomer zakončený nyplom 3/4" a spojkou PEX 3/4 x 16 (na rúrku AL PEX fi 16).
3. Obehová pumpa od firmy IBO typ OHI 25-60/130.
Technické údaje čerpadla:
- Motor: jednofázový, 3 rýchlosti otáčania
- Napájacie napätie: 230 V ~ 50 Hz
- Maximálny pracovný tlak: 10 bar
- Teplota média: - 10oC až max 110oC
- Typ ochrany: IP 44
- Dĺžka prípojky: 130 mm
1 prevodový stupeň – 46 W
2. prevodový stupeň – 63 W
3. prevodový stupeň – 93 W
Výška zdvihu: do 6 m
Výhody:
- Čerpadlo má štandardizované rozmery,
- Tichá práca,
- Jednoduchá obsluha a montáž,
- Použité sú dobré keramické ložiská.
4. Termostatický ventil s gombíkom na manuálnu reguláciu teploty činidla v obvode, zakončený 3/4" nyplom a spojkou PEX 3/4 x 16 (na rúrku AL PEX fi 16). Ventil je prispôsobený na montáž valca.
5. Spodná nosná časť s trojcestným termostatickým zmiešavacím ventilom od firmy AFRISO ATM 566 (rozsah nastavenia). 20÷43°C Kvs. 2,3 m3/h), kotúčovým teplomerom.
6. Odvzdušňovací a odtokový systém so spoľahlivým automatickým odvzdušňovačom.
Napájanie závitom 1", návrat závitu 3/4".
Súpravy sú zabalené v originálnych obaloch a dôkladne chránené pred poškodením.
K rozdeľovaču odporúčame podomietkové a nástenné hlboké skrinky dostupné na našich ostatných aukciách.
