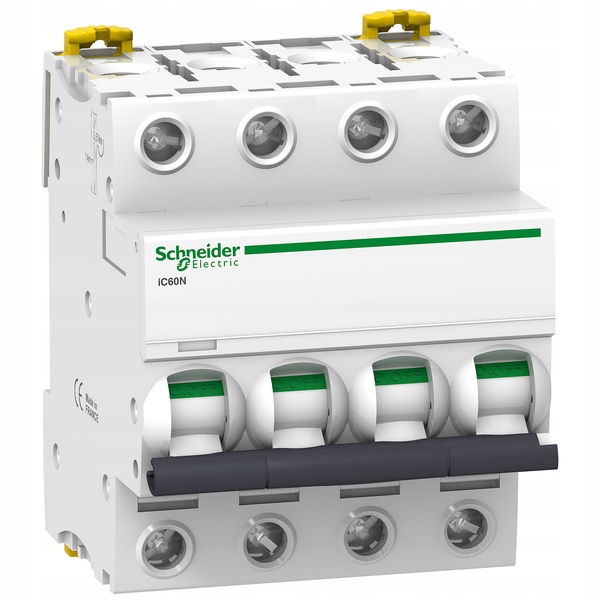

Schneider Elektrický nadprúdový vypínač Acti9 iC60N 4P 63A D A9F75463

Popis produktu

Schneider Electric nadprúdový vypínač Acti9 iC60N 4P 63A D A9F75463
Schneider Electric nadprúdový vypínač Acti9 iC60N 4P 63A D A9F75463
Nadprúdový vypínač Schneider Electric Acti9 iC60N
Nízkonapäťový nadprúdový vypínač vo verzii 4P so 4 chránenými pólmi, s menovitým prúdom 63 A a spúšťacími vlastnosťami D. Model patrí do série Acti9 iC60N.
Nominálna skratová kapacita je 6000 A pri 400 V AC podľa normy IEC 60898-1. Podľa IEC 60947-2 dosahuje 20 kA pri 230 V a 10 kA pri 400 V. Izolačné napätie Ui je 500 V a menovité nárazové napätie Uimp 6 kV.
Vypínač je možné namontovať pomocou západky na DIN lištu. Šírka zariadenia je 72 mm a celkové rozmery sú 72 × 85 × 78,5 mm. Puzdro má bielu farbu (RAL9003).
- 4 póly, 4 chránené póly
- Menovitý prúd: 63 A
- Charakteristika: D
- Trieda obmedzenia energie: 3
- Stupeň ochrany: IP20, v puzdre IP40
- Rozsah prevádzkovej teploty: od -35°C do 70°C
Produkt spĺňa požiadavky noriem EN/IEC 60898-1 a EN/IEC 60947-2.
EAN: 3606480081231 | MPN: A9F75463 | Originálne meno: Miniature circuit-breaker, Acti9 iC60N, 4P, 63 A, D curve, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)
- Modulárna šírka: 4
- Typ napätia: AC/DC
- Hĺbka zabudovania [mm]: 44.5 mm
- Frekvencia [Hz]: 50-60 Hz
- Napätie izolácie Ui [V]: 500
- Harmonized System Code: 8536 2010 00
- Packingový level 1: 3606480081231
- Packing level 2: 3606480081238
- Packingová úroveň 3: 3606480081239
- Current limiting class: 3
- Verné kategórie: 4
- Pollution degree: 3
- Explosion-proof: No
- Číslo ochrany poles: 4
- Concurrently switching neutral conductor: No
- Ambientná teplota during operating: -35-70 °C
- Flush-mounted inštalácia: No
- Additional equipment possible: Áno
- Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 6 kA
- Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 20 kA
- Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kA
- Rated impulze withstand voltage Uimp: 6 kV
- Nominálny prúd [A]: 63
- Napätie [V]: 400
- Charakteristika: D
- Bieguny: 4
- Skratová [kA]: 6
- Stupeň ochrany IP: IP20
- Prierez [mm²]: 1-35 mm²|1-25 mm²
