Schneider Acti9 Diferenciálny prúdový spínač Iid-63-4-30-ac 63a

Popis produktu

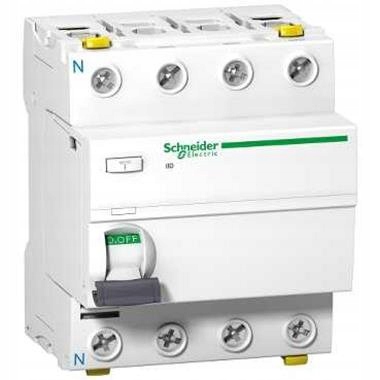

Schneider Acti9 iID Diferenciálny prúdový spínač 63A 4P 30mA AC
Prúdový chránič Schneider Acti9 iID je modulárne bezpečnostné zariadenie navrhnuté na ochranu elektrických inštalácií pred zvodovými prúdmi. Produkt značky Schneider Electric, ktorá je známa svojimi vysoko kvalitnými elektroinštalačnými komponentmi, zaručuje bezpečnosť používania v rôznych aplikáciách.
Najdôležitejšie vlastnosti
- Účinná ochrana pred úrazom elektrickým prúdom: Detekuje diferenciálne prúdy o hodnote 30 mA a v prípade poruchy rýchlo odpojí napájanie, čo minimalizuje riziko úrazu elektrickým prúdom.
- Stabilná prevádzka v sieťach AC: Navrhnutý na prevádzku v obvodoch striedavého prúdu, čo ho robí vhodným pre väčšinu štandardných domácich a komerčných inštalácií.
- Jednoduchá montáž na DIN lištu: Štandardná modulárna konštrukcia umožňuje rýchlu a bezproblémovú inštaláciu do elektrických rozvádzačov.
- Vysoká mechanická a elektrická odolnosť: Zabezpečuje dlhodobú a spoľahlivú prevádzku, čo sa premieta do menšej potreby servisu a výmeny.
Technická špecifikácia
- Výrobca: SCHNEIDER ELECTRIC
- Kód výrobcu: A9Z11463
- Spôsob montáže: DIN lišta
- Typ napätia: AC
- Hĺbka zabudovania: 44 mm
- Menovitý prúd: 63 A
- Nominálne napätie: 400 V
- Nominálne izolačné napätie Ui: 500 V
- Počet pólov: 4
- Menovitý diferenciálny prúd: 0.03 A
- Citlivosť: AC
- Odolnosť voči prúdovému nárazu: 0.25 kA
- Rozmer puzdra (podľa DIN 43880): 4
- Stupeň znečistenia (N): 3
- Šírka vyjadrená počtom modulov: 4
- Straty výkonu: 3.5 W
- Frekvencia: 50/60 Hz
- Stupeň ochrany (IP): IP20
- Prierez pripojiteľného jednodrôtového vodiča: 1 mm2
- Prierez pripojiteľného viacžilového kábla: 1 mm2
- Teplota okolia v prevádzkových podmienkach: -5 °C
- Nominálne odolné nárazové napätie Uimp: 6 kV
Použitie
Prúdový chránič Schneider Acti9 iID 63A 4P 30mA AC je určený na ochranu elektrických inštalácií v obytných, komerčných a priemyselných budovách. Jeho hlavnou úlohou je ochrana osôb pred úrazom elektrickým prúdom a ochrana zariadení pred poškodením spôsobeným zvodovými prúdmi do zeme.
Toto zariadenie sa používa v napájacích obvodoch jednofázových a trojfázových prijímačov, kde je potrebná ochrana pred diferenciálnymi prúdmi typu AC. Je vhodný pre inštalácie, v ktorých sa vyskytujú typické odporové a indukčné zaťaženia, ako je osvetlenie, zásuvky, motory alebo vykurovacie zariadenia.
Najčastejšie otázky (FAQ)
Pre aké inštalácie je tento prúdový chránič určený?
Vypínač je určený pre inštalácie striedavého prúdu (AC), jednofázové aj trojfázové, kde je potrebná ochrana pred zvodovými prúdmi typu AC.
Je tento vypínač vhodný na montáž do štandardných rozvádzačov?
Áno, vďaka montáži na DIN lištu a šírke 4 modulov je vypínač kompatibilný so štandardnými elektrickými rozvádzačmi.
Akú ochranu poskytuje tento vypínač?
Zabezpečuje ochranu pred úrazom elektrickým prúdom v prípade priameho alebo nepriameho kontaktu s prvkami pod napätím a ochranu pred požiarom spôsobeným zvodovými prúdmi.
