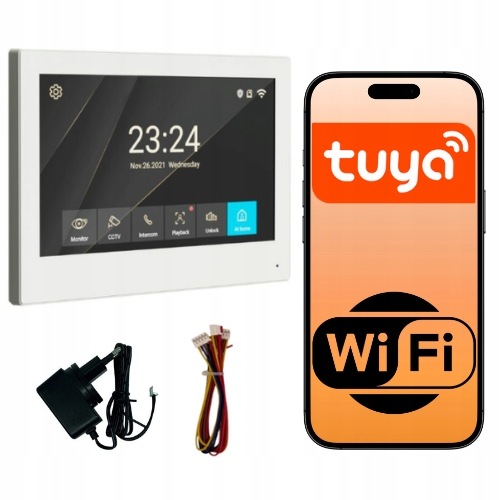

Dodatočný monitor 7″ WiFi Tuya pre videovrátnik 2-vodičové pripojenie

Popis produktu

Dodatočný 7″ WiFi monitor Tuya pre videovrátniky Sone
Dodatočný vnútorný monitor 7″ umožňuje rozšírenie videovrátnika o ďalší displej , ktorý je možné namontovať na inom poschodí, v dodatočnej miestnosti alebo v časti domu obsadenej druhou rodinou. Je kompatibilný iba s videovrátnikmi Sone Smart One:
- SB1483 - videovrátnik s čítačkou RFID - číslo ponuky: 17898017135
- SB1484 - videovrátnik s dvoma tlačidlami a čítačkou RFID - číslo ponuky: 17917102357
Po stlačení tlačidla na externom paneli začnú všetky monitory priradené k danému volaniu volať a zobrazovať obraz z kamery. Po prijatí hovoru na jednej obrazovke sa hovor na ostatných priradených monitoroch automaticky preruší.
Monitor podporuje WiFi 2,4 GHz a aplikácie Tuya a Smart Life , takže celý systém môže byť dostupný v jednej aplikácii. K jednému videovrátniku je možné pripojiť maximálne 4 vnútorné monitory.
POZNÁMKA: Ide o dodatočný monitor určený na rozšírenie kompatibilného videovrátnika. Produkt neobsahuje externý panel a nemôže fungovať samostatne.
Najdôležitejšie informácie
- Dodatočný vnútorný monitor 7″ na rozšírenie videodomofónového systému o obrazovku na inom poschodí, v dodatočnej miestnosti alebo v druhom byte.
- Kompatibilný iba s videovrátnikmi Sone Smart One SB1483 a SB1484
- Nefunguje samostatne – vyžaduje pripojenie ku kompatibilnej externej stanici.
- Farebný dotykový displej 7 ″ umožňuje pohodlný náhľad obrazu a ovládanie funkcií videovrátnika.
- Po vyvolaní všetky monitory priradené k danému tlačidlu zvonia súčasne a zobrazujú obraz z kamery.
- Prijatie hovoru na jednom monitore automaticky preruší volanie na ostatných obrazovkách priradených k rovnakému tlačidlu
- Možnosť náhľadu obrazu, vedenia obojsmerného rozhovoru a otvárania pripojenej bránky alebo brány.
- Funkcia interkomu umožňuje uskutočňovať rozhovory medzi monitormi nachádzajúcimi sa v tom istom systéme.
- Systém neumožňuje prenos už prijatého spojenia z jedného monitora na druhý.
- K jednému videovrátniku je možné pripojiť maximálne 4 vnútorné monitory.
- V dvojrodinnom systéme SB1484 možno dodatočný monitor priradiť k druhému tlačidlu volania.
- Pripojenie k vonkajšiemu panelu a ostatným monitorom sa vykonáva pomocou dvojžilového kábla bez zachovania polarity.
- Podpora siete Wi-Fi 2,4 GHz – zariadenie nespolupracuje so sieťou Wi-Fi 5 GHz.
- Spolupráca s aplikáciami Tuya a Smart Life – celý systém je podporovaný v jednej aplikácii.
- Menu monitora je k dispozícii v poľskom jazyku
- Podpora pamäťových kariet microSD až do 128 GB umožňuje lokálne ukladanie fotografií a záznamov.
- Montáž na stenu pomocou priloženej montážnej dosky.
Rozmery a vzhľad
Monitor má rozmery 177 × 120 × 23 mm , vďaka čomu zaberá málo miesta na stene a dobre sa hodí aj do menších priestorov. Tenké puzdro a farebný dotykový displej s uhlopriečkou 7″ zabezpečujú moderný vzhľad a pohodlné ovládanie videovrátnika.
Čitateľný displej umožňuje náhľad obrazu z kamery, prijímanie hovorov a rýchly prístup k ovládaniu brány alebo bránky. Monitor je určený na montáž na stenu a príslušná montážna doska je súčasťou balenia.
Montáž
Monitor je určený na montáž na stenu Priloženú montážnu dosku je potrebné pripevniť na stenu, pripojiť káble a potom na ňu osadiť monitor.
Pripojenie k vonkajšiemu panelu alebo druhému monitoru sa vykonáva pomocou dvojžilového kábla bez zachovania polarity – poradie pripojenia dvoch žíl nie je dôležité. Dodatočnú obrazovku je možné prepojiť so systémom prostredníctvom konektora CN5 alebo CN6 umiestneného na zadnej strane monitora.
V inštalácii s dvoma monitormi sa napájací zdroj pripojí iba k jednému monitoru. Druhý displej je napájaný prostredníctvom dvojvodičového pripojenia a nevyžaduje samostatné pripojenie napájacieho zdroja.
Po vykonaní inštalácie je potrebné monitorom prideliť rôzne identifikátory: prvý displej nastaviť ako Device ID 1 a ďalší ako Device ID 2. Nízkonapäťové káble je potrebné viesť mimo inštalácie 230 V a iných zdrojov rušenia.
Schémy pripojenia
Monitory a vonkajšie stanice komunikujú pomocou dvojžilového kábla bez zachovania polarity. Označenie „2C“ na schémach označuje miesto použitia dvojvodičového spojenia. Zariadenia je možné postupne prepájať pomocou konektorov CN5 a CN6 umiestnených na zadnej strane monitorov.
Jedna vonkajšia stanica a dva monitory
Prvá schéma predstavuje základné rozšírenie systému o druhý monitor. Vonkajšia stanica je prepojená s prvou obrazovkou a druhý monitor je pripojený dvojžilovým káblom. Napájací zdroj sa pripája iba k jednému monitoru – druhý prijíma napájanie a
