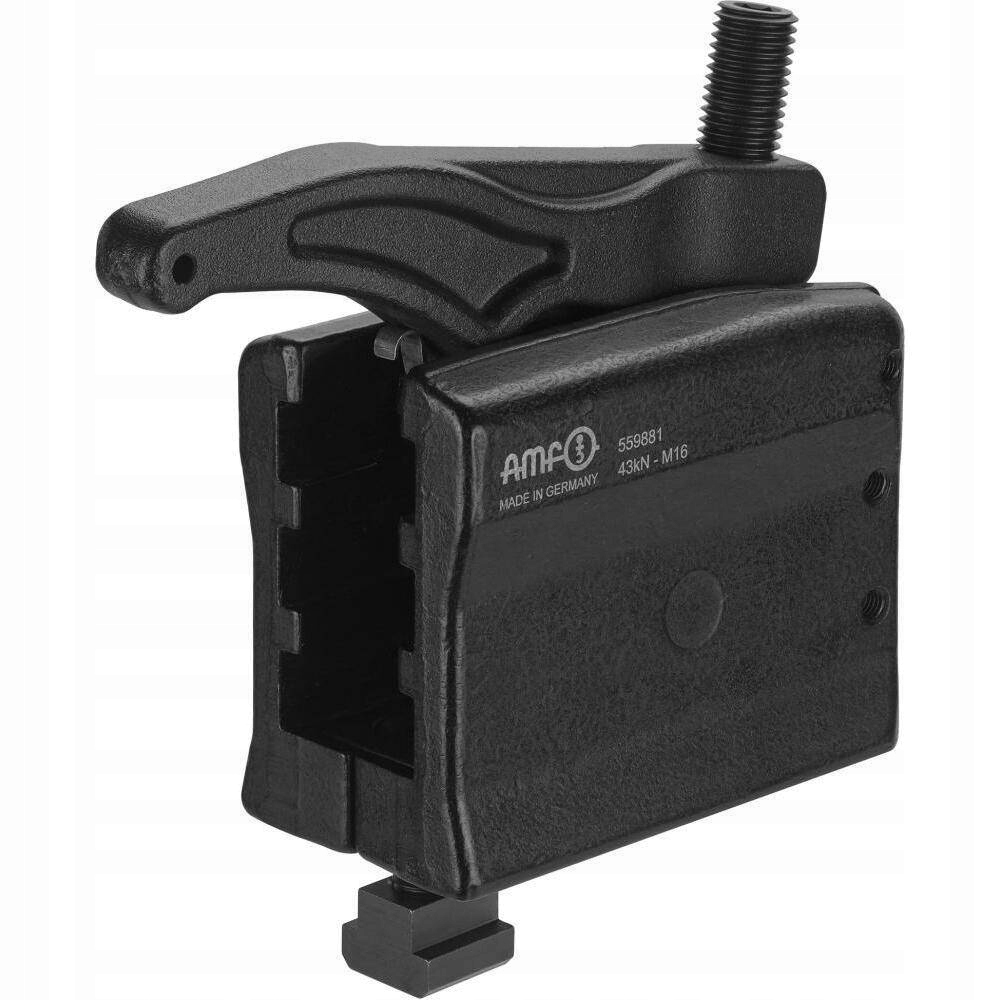

Regulovateľný, 3-stupňový prítlak

Popis produktu

Regulovateľný, 3-stupňový prítlak
Regulovateľný, 3-stupňový prítlak
Vyhotovenie: z vylepšenej legovanej ocele, kované a pozinkované čiernou farbou. Súčasťou balenia je 3-stupňový nosný prvok, upínacia jednotka a upevňovacia sada. Prítlačný prvok je voliteľne k dispozícii v hladkej a drážkovanej verzii. Ochrana proti strate vďaka skrutke na všetkých stupňoch, trojitý rozsah plynulej regulácie, veľké upevňovacie sily od 22 kN do 49 kN, plynulá regulácia výšky a dĺžky, vďaka veľmi pevnej konštrukcii je možné rýchle a nekomplikované upevnenie. Jednoduchá montáž prvkov, použitie v týchto drážkach 14 až 28 mm alebo v modulárnych doskách M12, M16, M20, 2 varianty prítlačného prvku.
Aplikácia:
1. Umiestnite nosný prvok na stôl s nástrojmi a upevnite ho s uvedeným upínacím momentom.
2. Nastavte upevňovacie rameno do požadovanej polohy.
3. Obrobený detail je upevnený pomocou nastavovacej skrutky.
Upozornenie: maximálne zaťaženie sa môže líšiť v závislosti od upevnenia a stavu závitu (mazanie). Nie je vhodný na použitie na lisoch a strojoch na vstrekovanie a tlakové odlievanie.
- Cena za:
- Veľkosť: 49
- M: M20
- Drážka: 22 mm
- H: 16 – 169 mm
- E: 68 – 172 mm
- Upevňovacia sila: 49 kN
- Hmotnosť: 10870 g
- WGN č.: W342
