Spotter spoter Blacharski Telwin 5500 400V Zváračka plechov Bity Špon

Popis produktu

SPOTTER spoter Blacharski TELWIN 5500 400V Zváračka plechov BITY ŠPON
➡ Zariadenie na odporové zváranie určené na priemyselné a profesionálne použitie

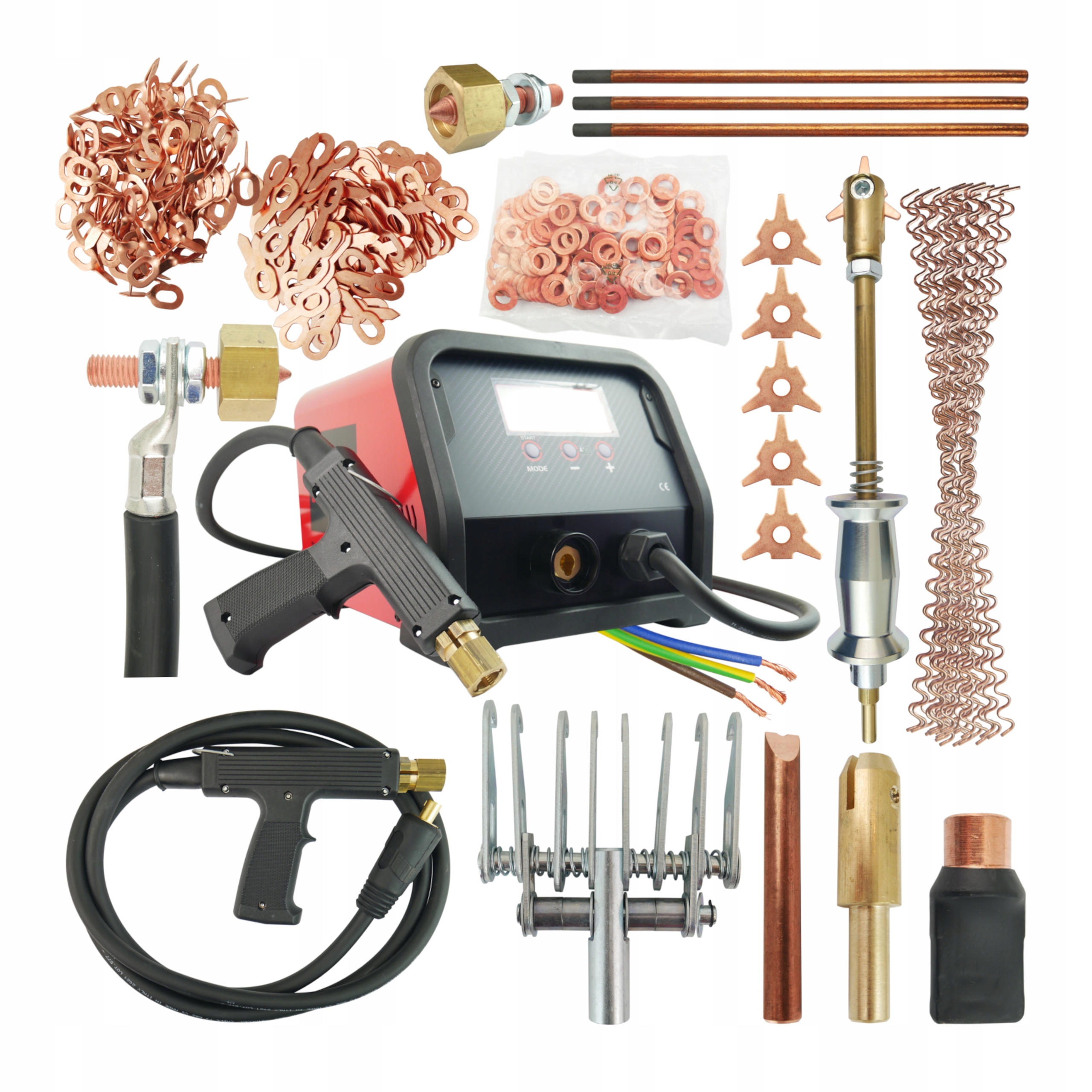

✅ Súčasťou balenia je:
- ➡ Zváračka Telwin Digital Puller 5500 400V
- ✔ Pistole automatické bez spúšte
- ✔ Hmotnostný kábel s rýchlou hmotou
- ✔ Zotrvačníkové kladivo s držiakom na hviezdičky
- ✔ Hviezdičky - 5ks
- ✔ Jednoduché bity meďované 1,5 - 100ks
- ✔ Krútené meďové bity 1,5 mm - 100ks
- ✔ Elektródy na bublinkovanie - 3ks
- ✔ Elektróda pre bity 16 mm
- ✔ Vlnitý drôt 2,0 mm alebo 2,6 mm – 25ks
- ✔ Elektróda pre vlnitý drôt
- ✔ Špon 8 hákový 3 mm
- ✔ Podložky do zváračky - 100ks
- ✔ Elektróda pre podložky 10 mm
Pozrite si zváračku Telwin 5500 400V vo videu:
https://youtu.be/NJACA6-nnFw
Skopírujte odkaz a vložte ho do okna prehliadača
✅ Prenosná inštalácia na odporové zváranie (bodová zváračka) s mikroprocesorovým digitálnym ovládačom . Zariadenie umožňuje vykonávať množstvo druhov horúcich a bodových opracovaní na plechoch, ktoré sú špecifické pre automobilový sektor a tie sektory, v ktorých sa vyskytujú podobné druhy plechu.
✅ Hlavné parametre zariadenia sú nasledovné:
- ✔ automatické nastavenie parametrov zvárania
- ✔ možnosť zmeny času zvárania vzhľadom na hodnotu nastavenú v automatickom režime
- ✔ obmedzenie preťaženia linky po zapnutí zariadenia
- ✔ podsvietený displej z tekutých kryštálov umožňujúci zobrazenie príkazov a nastavených parametrov
✅ Bodová zváračka sa môže použiť na zváranie železných plechov s nízkym obsahom uhlíka a pozinkovaných železných plechov.
- 1 Kábel vedúci k pištoli: 2.5 m
- 2 Hmotnostný kábel : 1.5 m
- 3 Napájací kábel na silu: 3.5 m
- 4 Úchyt s bodovacou hmotou
Displej:
- A. Multifunkčné tlačidlo
- ✔ „START“ aktivuje zariadenie na fungovanie pri prvom spustení
- ✔ “MODE” výber programu použitého nástroja od H do K
- ✔ „VÝBER JEDNOTKY MERANIA“ – podržaním tlačidla na 3 sekundy je možné nastaviť jednotku hrúbky plechu [mm], [in], [in]
- B. Zníženie hrúbky plechu, času zvárania a výkonu
- C. Zvýšenie hrúbky plechu, času zvárania a výkonu
- D. Displej z tekutých kryštálov
- E. "START" Signalizuje, že je potrebné stlačiť tlačidlo "MODE" pre aktiváciu zariadenia
- F. Zobrazuje použitý program, hrúbku plechu alebo kód alarmu (širšie vysvetlené v návode na použitie)
- G. Pištoľ „Studder“ bez spúšte (verzia s aktiváciou dotykom s obrábaným prvkom)
- H. Bodové zváranie kolíkov, nitov, podložiek, očkových podložiek, trojuholníkov
- I. Zváranie skrutiek/nitov s priemerom 4-6 mm
- J. Používanie elektródy na bublinkovanie
- K. Používanie elektródy na zatĺkanie
- L. Označuje úroveň času zvárania vo vzťahu k automaticky nastavenej hodnote
- M. Aktivuje sa pomocou pištole „Studder“
- N. Označuje, že použité kliešte sa používajú
- O. Predstavuje hrúbku zváraného plechu
- P. Označuje, že zariadenie je v stave termostatickej ochrany
- Q. Označuje jednotku merania [mm], [in], [ga]
Technické údaje:
- ✔ Nominálne napájacie napätie: 400 V
- ✔ Sieťová frekvencia: 50/60 Hz
- ✔ Maximálny zvárací prúd: 3800 A
- ✔ Sekundárne sterilné napätie: 5.6 V
- ✔ Maximálny výkon: 10.5 kW
- ✔ Menovitý výkon: 1.8 kW 50%
- ✔ Maximálny bodový zvárací prúd: 2500 A
- ✔ Sieťová poistka: 10A
- ✔ Koeficient výkonu: 0.8
- ✔ Pracovný cyklus: 1.5 %
- ✔ Stupeň ochrany: IP22
Používateľ musí dodržiavať nasledujúce odporúčania, ktoré umožňujú zníženie vystavenia elektromagnetickým poliam:
- ✔ pripevnite k sebe čo najbližšie dva zváracie káble (ak existujú)
- ✔ hlava a trup by mali byť umiestnené čo najďalej od obvodu bodovania
- ✔ neomotávajte nikdy zváracie káble (ak existujú) okolo seba
- ✔ Nevykonávajte bodové spojenia počas pobytu v dosahu zváracieho obvodu. Dbajte na to, aby oba káble boli na tej istej strane
- ✔ pripojte spätný kábel bodového zváracieho prúdu (ak existuje) k predmetu, na ktorom sa vykonáva bodové spojenie, čo najbližšie k možnému spojeniu
- ✔ nevykonáva bodové spojenia v blízku bodovej zváračky , nesadajte a neopierajte sa o ňu počas
