4-kanálové zabezpečenie PTF-64-EXT/PoE Ewimar

Popis produktu

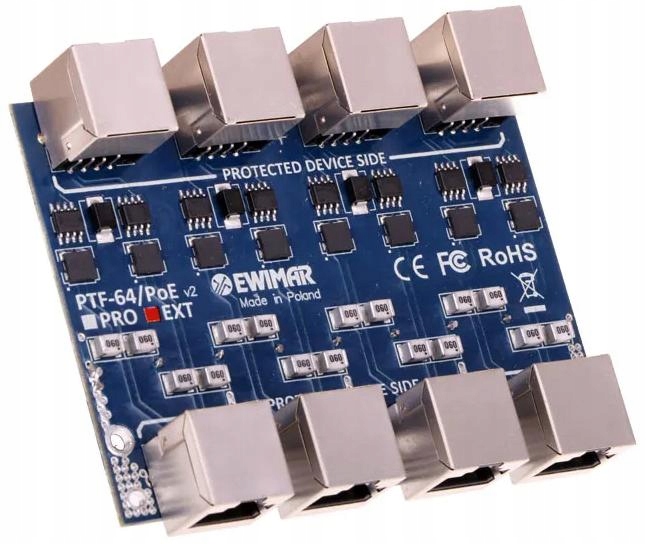

4-kanálový ogr. modul prepätia PTF-64-EXT/PoE
Kód tovaru: PTF-64-EXT/POE
Modul s dvojitou funkčnosťou, určený na ochranu gigabitových sietí LAN pred účinkami prepätia a výbojov blesku. Je postavený na viacvrstvovej doske PCB s starostlivo navrhnutými plošnými spojmi, ktoré spolu s odolnými komponentmi s malými rozmermi a špecializovanými zásuvkami 6. kategórie zabezpečujú vynikajúcu kvalitu prenosu a vysokú odolnosť voči nárazom. Každá žila kábla je individuálne chránená ochranným komponentom s nárazovou pevnosťou 2kA (8/20uS), čo v kombinácii s jednotnými dráhami s veľmi veľkou hrúbkou poskytuje produkt so stabilnými vlastnosťami ochrany proti prepätiu.
Nízka hodnota vlnových odrazov, cudzích výsluchov a tlmenia pre frekvenciu 4 x 250 MHz a pokračovanie spojenia obrazovky káblov umožnili zaradiť modul PTF-64-EXT do produktov kompatibilných s normou kategórie 6, čo je dôležité pre veľké siete LAN 1000Base-T a 1000Base-Tx. Napriek nevyužitiu kvalitatívnych parametrov kategórie 6 v najpopulárnejších sieťach 1000Base-T je kvalitatívna zásoba parametrov dôležitá pre stabilitu ich prevádzky, pretože množstvo rušivých signálov sa zvyšuje úmerne s počtom nahromadených káblov LAN v skrini Rack.
Použitá technológia MOSFET drasticky znižuje hodnotu úrovne ochrany napätia (Up) na hodnotu o niečo vyššiu ako menovité pracovné napätie Un. Znamená to, že napäťový impulz prichádzajúci z chráneného zariadenia počas prepätia je dokonca niekoľkokrát nižší ako v prípade štandardného riešenia bez použitia technológie MOSFET. Okrem toho sa v okamihu prepätia znižuje riziko prepichnutia izolácie izolačných transformátorov LAN v sieťových kartách v dôsledku rozdielov potenciálov medzi jednotlivými zariadeniami LAN.
Pre zariadenia napájané pomocou PoE bola zabudovaná nezávislá ochrana pred zvýšením napätia medzi pármi 1,2 – 3,6 a 4,5 – 7,8. Toto riešenie chráni napájacie zdroje zariadení LAN pred poškodením v dôsledku prepätia, spôsobeného atmosférickými výbojmi alebo nekontrolovaným zvýšením napätia, napríklad v dôsledku poškodenia napájacieho zdroja PoE. Použité riešenia chránia všetky typy napájania PoE a umožňujú prenos napájania v štandarde Hi PoE. Na chránenej strane (Device) boli použité zásuvky RJ-45, ktoré umožňujú rýchle prepínanie káblov; na nechránenej strane boli použité konektory typu LSA (predtým Krone). Takéto riešenie vytvára dve zariadenia v jednom: Účinná ochrana proti prepätiu + Patch panel určený na priame upevnenie káblov LAN. Kovové skrutkové objímky vytvárajú elektrické spojenie panelu s obrazovkou vodičov FTP a mechanicky ich upevňujú a chránia pred vytrhnutím.
Modul PTF-64-EXT/PoE je inštalovaný v špeciálnej základni PTU/PTF-6-RACK, ktorá pojme maximálne 4 moduly rôznych typov. K dispozícii sú aj hotové 8-kanálové a 16-kanálové jednotné zariadenia so všetkými modulmi rovnakého typu.
Technické údaje:
- Dátová linka
- Počet kanálov LAN: 4
- Podporované štandardy Ethernet: 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
- Kompatibilita s kabelážou: Kategória 5, 5e a 6
- Vstupný konektor (nechránená strana): zásuvka Rj-45, tienená, 6 kategórií
- Výstupný konektor (chránená strana): RJ-45 zásuvka, tienená, 6 kategórií
- Nominálne napätie DC (linka-zem) UN: 90 V DC
- Maximálne napätie trvalá prevádzka (linka-zem) UC: 110 V DC
- Úroveň ochrany 1 kV/μs (linka-zem) UP: 600 V
- Výbojový prúd (8/20µS, linka-zem) Iimp: 2 kA
- Nominálne napätie DC (linka-linka) UN: 3,3 V DC
- Maximálne trvalé pracovné napätie (linka-linka) UC: 3,5 V DC
- Úroveň ochrany 1 kV/μs (linka-linka) UP: < 8V
- Výbojový prúd (8/20µS, linka-linka ) Iimp: 75A (2kA po aktivácii MOSFET)
- Chránené línie: 1-2, 3-6, 4-5, 7-8
- Kapacita (linka-linka) @1MHz: 5pF
- Kapacita (linka-zem) @1MHz: 2-3pF
- Odpojovací prvok: poistka MOSFET
- Sériový odpor: 6Ω / linka
- Menovitý prúd IN: 300 mA / linka
- PoE linka
- Nominálne napätie DC (linka-linka) UN: 57 V DC
- Maximálne trvalé pracovné napätie (linka-linka) UC: 64 V DC
- Úroveň ochrany UP: 75 V (po použití MOSFET)
- Výbojový prúd (8/20µS, linka-linka) Iimp: 73A (2kA po aktivácii MOSFET)
- Nominálne napätie DC (linka-zem) UN: 90 V DC
- Maximálne napätie trvalá prevádzka (linka-zem) UC: 110 V DC
- Úroveň ochrany 1 kV/μs (linka-zem) UP: 600 V
- Výbojový prúd (8/20µS, linka-zem) Iimp: 2 kA
- Chránené páry: (1+2)-(3+6), (4+5)-(7+8)
- Štandard práce PoE: Kompatibilný so všetkými typmi vrátane Hi PoE
- Spoločné vlastnosti
- Rozmery: 100 x 75 x 20 (mm)
- Použitie: Vnútri
- Spôsob montáže: Montáž do panelu Rack alebo plastového puzdra
- Spôsob uzemnenia: Upevňovacie skrutky
- Teplota prevádzky: -30ºC~60ºC
