Media konvertor Ultimode M-207G 1Gb/s

Popis produktu

Media konvertor Ultimode M-207G 1Gb/s
Kód tovaru: M-207G
Media konvertory ULTIMODE M-207G umožňujú zmenu vodivého média dátového toku zo štandardnej krútenej dvojlinky STP/UTP na jednomodové optické vlákno.
Charakteristické vlastnosti:
- 1 ethernetový port 10/100/1000 Mb/s na RJ-45
- veľká prenosová vzdialenosť – 20 km
- prenos cez jedno optické vlákno s jedným prúdom (WDM)
- LED diódy indikujúce správnosť fungovania zariadenia
- veľmi jednoduchá inštalácia (plug and play)

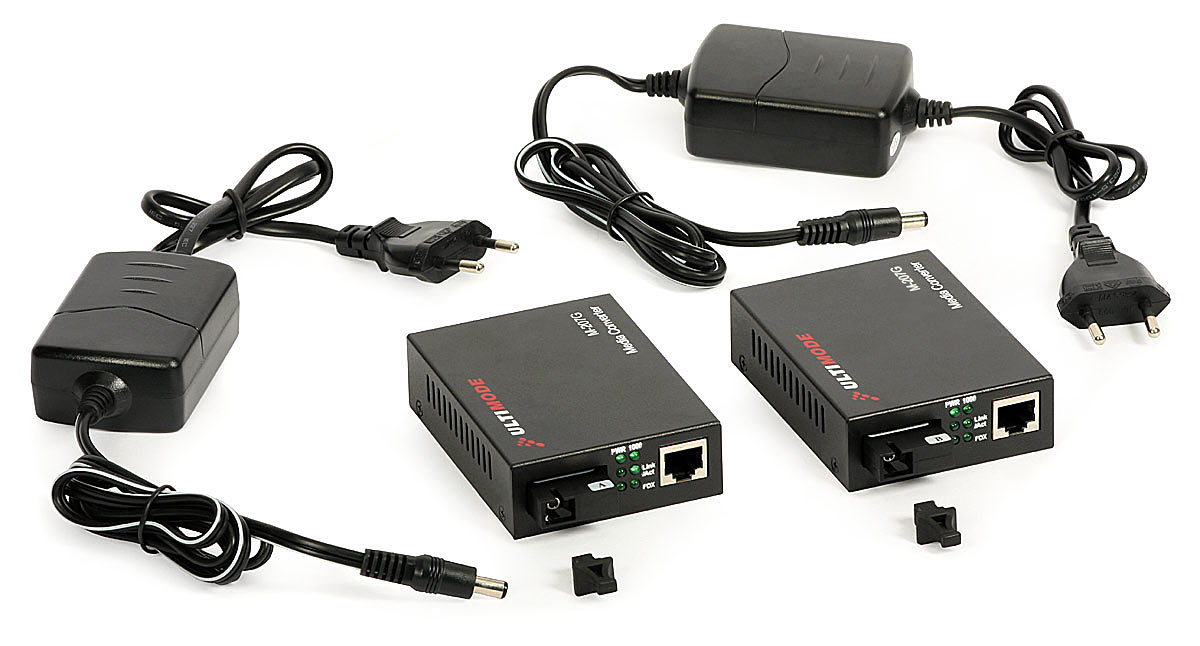

- sada obsahuje - 2 vysielacie a prijímacie zariadenia a dva napájacie zdroje
Media konvertor ULTIMODE M-207G je spoľahlivé zariadenie umožňujúce prenos ethernetového signálu v jednom jednomódovom optickom vlákne na veľkú vzdialenosť až 20 km. Media konvertor má jeden konektor SC slúžiaci na vysielanie a prijímanie signálu. Je to možné vďaka využitiu techniky WDM, tzv. znásobenie vĺn, ktoré spočíva v prenose nezávislých signálov na rôznych vlnových dĺžkach pomocou jedného optického vlákna, čo výrazne znižuje náklady na inštaláciu. Súprava obsahuje dve vysielacie a prijímacie zariadenia a dva napájacie zdroje DC 5V/2A.
Jedno zariadenie prenáša optický signál v treťom prenosovom okne – vlnová dĺžka 1550 nm, zatiaľ čo druhé vysielacie a prijímacie zariadenie prenáša údaje v druhom prenosovom okne – vlnová dĺžka 1310 nm. Citlivosť prijímacieho modulu v zariadeniach je prispôsobená výkonu prijímaného optického signálu pri vzdialenosti 20 km. V prípade použitia konvertorov na menšie vzdialenosti (do 2 km) je vhodné použiť tlmič 2 dB na oboch stranách prenosovej dráhy na ochranu zariadení pred „spálením“.
Zariadenia ULTIMODE majú zabudovanú autodetekciu MDI/MDIX, a preto nevyžadujú použitie krížených káblov a automaticky detekujú a nastavujú rýchlosť a režim prenosu dát. Fungujú s mechanizmom „store and forward“, ktorý kontroluje správnosť všetkých údajov prijímaných výpočtom kontrolných súčtov.
Médiá konvertory série ULTIMODE sú plne kompatibilné so štandardmi IEEE 802.3, IEEE 802.3u. Inštalácia a používanie zariadenia je veľmi jednoduché (plug nad play). Diódy umiestnené na zariadení priebežne informujú o stave prevádzky konvertora. Doba prevádzky laserovej diódy s rezonátorom Fabry-Perota (MTBF) je minimálne 100.000 hodín (viac ako 11 rokov).
Technické parametre:
- Názov: ULTIMODE M-207G
- Štandardy: IEEE 802.3u, IEEE 802.3u
- Port LAN: 802.3 (10Base-TX), 802.3u (100/1000Base-TX/FX)
- RJ-45 UTP/STP kat. 3, 4, 5, max. 100m
- Optický port: Jednovodový optický kábel (8.3/125μm, 8.7/125μm, 9/125μm, 10/125μm)
- Max 20 km
- Vlnová dĺžka TX: 1310/1550 nm
- Vlnová dĺžka RX: 1310/1550 nm
- Optické konektory: 1xSC
- Vysielaný výkon: -8...-5 dBm
- Citlivosť prijímača: ≥-22 dBm
- Rýchlosť prenosu: 10/100/1000 Mb/s
- Napájanie: DC 5V/ 1A
- Teplota prevádzky: 0 ... 50 °C
POZOR!! Nesmiete sa pozerať priamo do optického portu, keď je zariadenie pripojené k napájaniu. Lúč neviditeľný pre ľudské oko môže poškodiť sietnicu oka.
