Záložný zdroj Smps 12V 8A 100W Atte AUPS-100-120-OF

Popis produktu

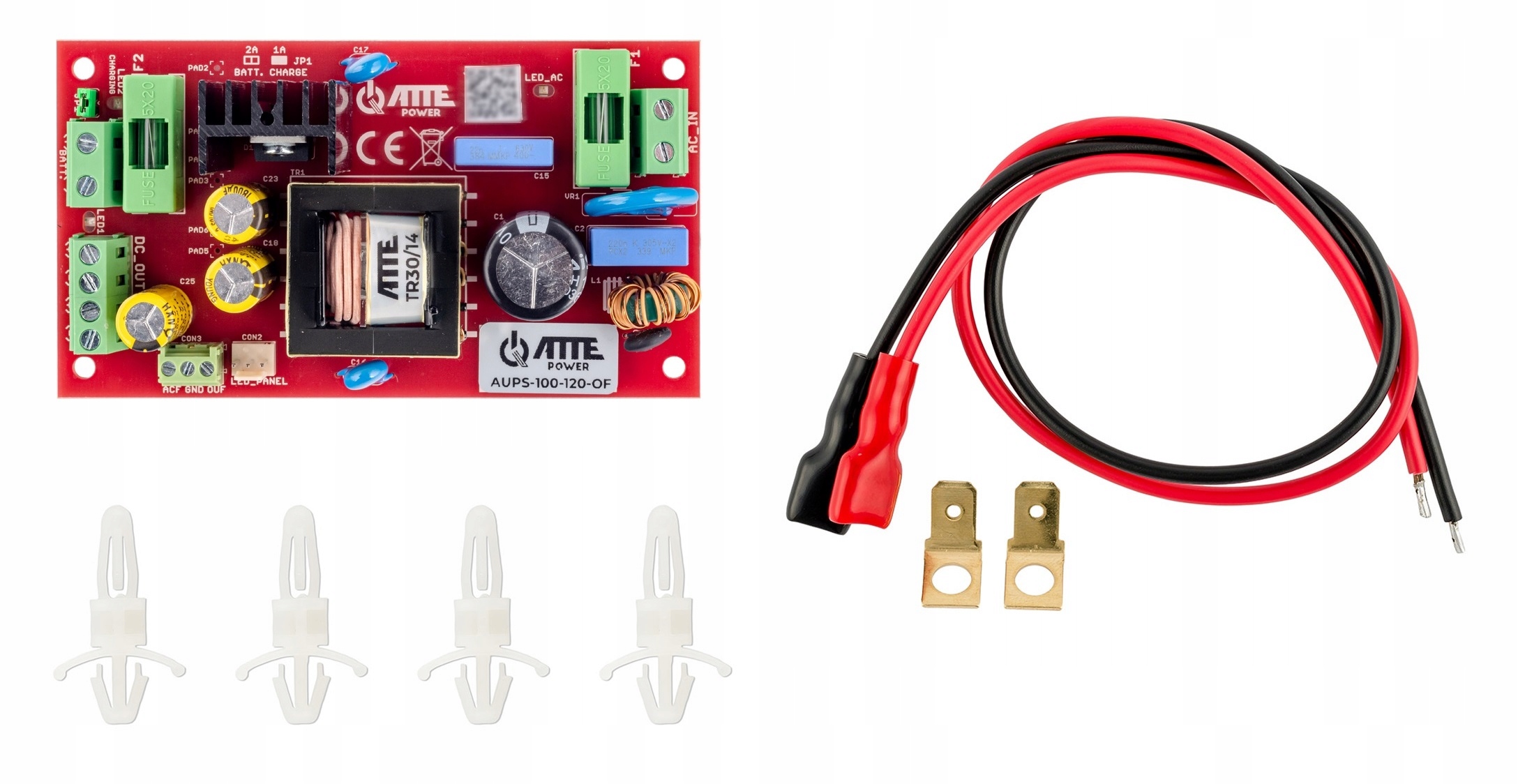

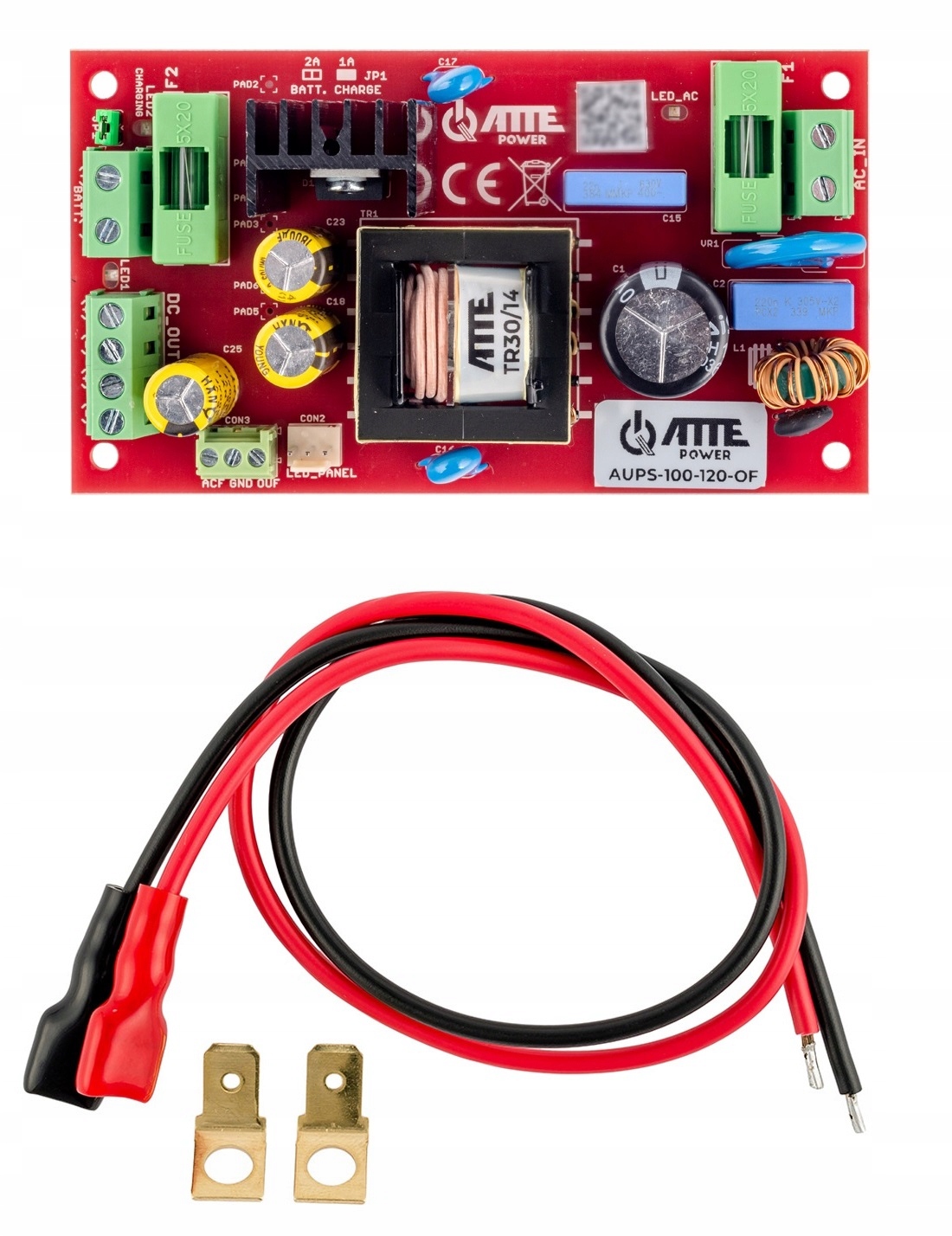

Záložný zdroj AUPS-100-120-OF
Napájací zdroj SMPS 12V, Vin 230VAC, Vout 10,2...13,8VDC, Iout 8A, Ich 1 / 2A, Pout 100W modul pre zabudovanie
Záložný zdroj série AUPS určený pre systémy priemyselnej televízie CCTV, systémy kontroly prístupu a zabezpečovacie systémy. Zariadenie je vhodným riešením problému vyrovnávacieho napájania prijímačov, ktoré vyžadujú nepretržitú prevádzku pri periodických výpadkoch sieťového napätia. Použitie vyrovnávacieho zdroja umožňuje výrazne predĺžiť pracovný čas systému v porovnaní s aplikáciami využívajúcimi klasický záložný zdroj UPS.
Systém je prispôsobený na prácu s bezúdržbovými akumulátormi SLA (gélovými a AGM).
Najdôležitejšie vlastnosti:
✅ dlhý čas udržiavania napájania v porovnaní s klasickými systémami využívajúcimi napájacie zdroje UPS
✅ úspora energie a nízke zahriatie vnútra puzdra vďaka vysokej účinnosti napájacieho zdroja (90 %)
✅ ochrana proti skratu ( SCP ), preťaženiu ( OLP ), teplu ( OHP ) a prepätiu
✅ ochrana batérie pred nadmerným vybitím ( UVP ), preťažením a reverzným pripojením
✅ možnosť spustenia bez sieťového napájania (z batérie)
✅ Technické výstupy OUF a ACF (kontrola prevádzky a integrácia s inými systémami)
✅ jednoduchá montáž do puzdier série ABOX s systémovým otvorom v rastri 10,8 mm
Dodatkové informácie:
- Použitie dodatočného meniča série ASUC umožňuje zvýšiť výstupné napätie a prispôsobiť ho požiadavkám inštalácie (napr. do 24 / 48 / 55 VDC)
- pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú rekordéry a sieťové disky NAS, odporúčame použiť dodatočný stabilizačný modul série AVC alebo AVIC
Záložný zdroj série AUPS určený pre systémy priemyselnej televízie CCTV, systémy kontroly prístupu a zabezpečovacie systémy. Zariadenie je vhodným riešením problému vyrovnávacieho napájania prijímačov, ktoré vyžadujú nepretržitú prevádzku pri periodických výpadkoch sieťového napätia. Použitie vyrovnávacieho zdroja umožňuje výrazne predĺžiť pracovný čas systému v porovnaní s aplikáciami využívajúcimi klasický záložný zdroj UPS.
Systém je prispôsobený na prácu s bezúdržbovými akumulátormi SLA (gélovými a AGM).
Konštrukcia OF (Open Frame) umožňuje zabudovanie zariadenia do akéhokoľvek puzdra, avšak najpohodlnejším spôsobom montáže sú špecializované puzdrá série ABOX a montážne plechy vybavené systémovým otvorom v rastri 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek, vytvorenej časti puzdra alebo montážneho plechu.
Príklad použitia dvoch vyrovnávacích napájacích zdrojov na pripojenie 4 IP kamier PoE a rekordéra s vyrovnávacou podporou
špecifikácie:
- Typ napájacieho zdroja: Buforový SMPS
- Výstupné napätie: 10,8 ... 13,8 VDC
- Výstupný prúd – nepretržitý: 8 A
- Výstupný prúd – maximálny: 10 A
- Výkon napájacieho zdroja – nepretržitý: 100 W
- Výkon napájacieho zdroja – maximálny: 120 W
- Účinnosť: 90% @100 W
- Vstupné napätie: 190 ... 260 VAC, 50 Hz
- Zabezpečenie vstupu napájacieho zdroja: Okamžitá poistka 3,15 A
- Zabezpečenie výstupu napájacieho zdroja: Elektronická ochrana proti preťaženiu na úrovni 12 A
- Zabezpečenie obvodu batérie: Odpojenie batérie pre napätie pod 10,8 V Poistka tavenia 10 A
- Spustenie pri výpadku napájania AC: Tlačidlo START
- Nabíjací prúd batérie: 1 A alebo 2 A
- Akumulátor: Gélový alebo AGM 12V
- Signalizácia napätia zo siete: LED_AC (žltá) – prítomnosť sieťového napätia
- Signalizácia výstupného napätia: LED 1 (zelená) – prítomnosť výstupného napätia
- Signalizácia batérie: LED 2 (červená) – nabíjanie batérie
- Rozsah prevádzkových teplôt: -25°C ... +50°C
- Rozmery (Š x V x H): 118 x 65 x 45 mm
- Hmotnosť: 0,15 kg
- Konštrukcia puzdra: Modul na zabudovanie
- Montáž: Zatváracie kolíky, montážne otvory v rastri 10,8 mm
