8-kanálový obmedzovač prepätia PTU-68R-EXT/PoE

Popis produktu

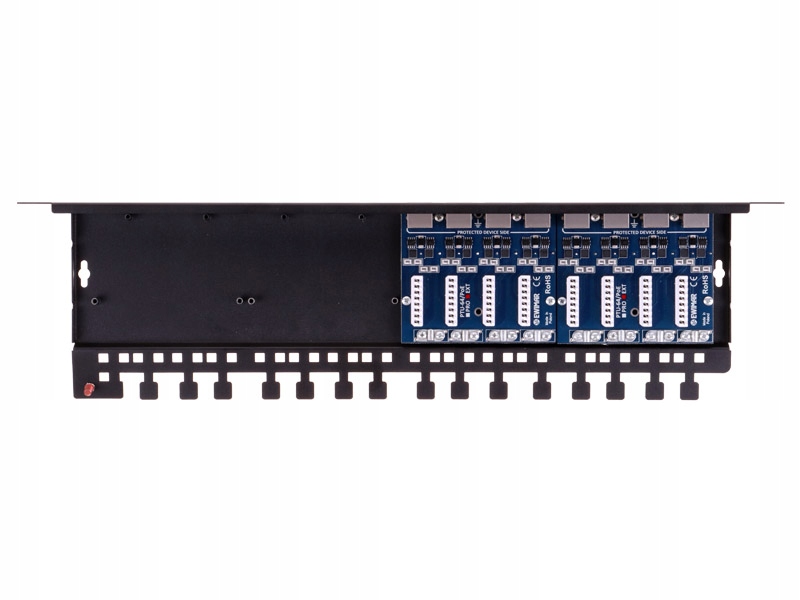

8-kanálové zabezpečenie PTU-68R-EXT/PoE Ewimar
Kód tovaru: PTU-68R-EXT/POE
8-kanálový obmedzovač určený pre siete Gigabit Ethernet, ktoré sú založené na štruktúrovanej sieti kategórií 5, 5e a 6. Je vyrobený z dvoch modulov PTU-64-EXT, namontovaných na základni PTU/PTF-6-RACK. Je namontovaný v skrini Rack 19" na prednej lište, čo umožňuje jednoduché prepínanie káblov v úžitkových sieťach alebo na zadnej lište pomocou uhlových držiakov LK-MOUNT, v prípade použitia pre IP-CCTV rekordéry.
Predné zásuvky RJ-45 (DEVICE) predstavujú prepäťovo zabezpečenú stranu a k nim sú pripojené porty prepínačov LAN. Zásuvky umiestnené vzadu tvoria nechránenú stranu (LINE), ku ktorej sú pripojené dlhé linky LAN. V prípade použitia obmedzovača série PTF sa zvyčajne používa aj patchový prepojovací panel zakončený zásuvkami Rj-45. Na zabezpečenie kontinuity tienenia FTP káblov je potrebné použiť tienené patchcordy. Umiestnenie zásuviek nechránenej strany na zadnej strane obmedzovača je podmienené potrebou postarať sa o vysokú kvalitu jeho prenosových parametrov a nízke presluchy.
Moduly série PTF-64 sú zariadenia veľmi vysokej kvality proti prepätiu aj prenosu. Použitie viacvrstvových dosiek PCB a moderných komponentov v technológii MOSFET viedlo k zhode s normou kategórie 6 kabeláže a správnymi testami pre frekvencie 4x250 MHz.
Použité komponenty technológie MOSFET drasticky znižujú hodnotu úrovne ochrany napätia (Up) na hodnotu o niečo vyššiu ako menovité pracovné napätie (Un). Napäťový impulz prichádzajúci do chráneného zariadenia počas prepätia alebo vybíjania je dokonca niekoľkokrát nižší ako v prípade štandardného riešenia bez použitia technológie MOSFET. V okamihu prepätia sa tiež znižuje riziko prepichnutia izolácie transformátorov izolujúcich fyzikálnu vrstvu v dôsledku výskytu rozdielov potenciálov medzi lokálne uzemnenými alebo lokálne napájanými zariadeniami LAN.
Nezávislá ochrana PoE chráni pred zvýšením napätia medzi pármi 1,2 – 3,6 a 4,5 – 7,8. To chráni napájacie zdroje koncových zariadení LAN pred poškodením v dôsledku prepätia, spôsobeného atmosférickými výbojmi alebo nekontrolovaným zvýšením napätia, napríklad v dôsledku poškodenia napájacieho zdroja PoE. Použité riešenia chránia všetky typy napájania PoE a umožňujú prenos napájania v štandarde Hi PoE.
Panel má dodatočný priestor na namontovanie 2 modulov série PTF-64 alebo PTU-64, čo umožňuje rozšírenie obmedzovača kedykoľvek, maximálne 16 kanálov. Je potrebné dbať na správne uzemnenie obmedzovača prepätia pripojením priloženého uzemňovacieho kábla k vhodne uzemnenej skrini Rack. Voliteľný kryt PTU/PTF-COVER poskytuje ochranu obvodov a konektorov obmedzovača pred prachom a navyše predstavuje dodatočnú obrazovku pred rušením pri veľkom počte panelov.
Najlepšia úroveň ochrany je dosiahnutá použitím obmedzovačov prepätia na dvoch stranách káblov: viackanálový na strane prepínača LAN a samostatný na strane koncových zariadení, napríklad PTF-61-EXT/PoE.
Technické údaje:
- Dátová linka
- Počet kanálov LAN: 8
- Možnosť rozšírenia: Až 16 kanálov
- Podporované štandardy Ethernet: 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
- Kompatibilita s kabelážou: Kategória 5, 5e a 6
- Vstupný konektor (nechránená strana): zásuvka Rj-45, tienená, 6 kategórií
- Výstupný konektor (chránená strana): RJ-45 zásuvka, tienená, 6 kategórií
- Nominálne napätie DC (linka-zem) UN: 90 V DC
- Maximálne napätie trvalá prevádzka (linka-zem) UC: 110 V DC
- Úroveň ochrany 1 kV/μs (linka-zem) UP: 600 V
- Výbojový prúd (8/20µS, linka-zem) Iimp: 2 kA
- Nominálne napätie DC (linka-linka) UN: 3,3 V DC
- Maximálne trvalé pracovné napätie (linka-linka) UC: 3,5 V DC
- Úroveň ochrany 1 kV/μs (linka-linka) UP: < 8V
- Výbojový prúd (8/20µS, linka-linka ) Iimp: 75A (2kA po aktivácii MOSFET)
- Chránené línie: 1-2, 3-6, 4-5, 7-8
- Kapacita (linka-linka) @1MHz: 5pF
- Kapacita (linka-zem) @1MHz: 2-3pF
- Odpojovací prvok: poistka MOSFET
- Sériový odpor: 6Ω / linka
- Menovitý prúd IN: 300 mA / linka
- PoE linka
- Nominálne napätie DC (linka-linka) UN: 57 V DC
- Maximálne trvalé pracovné napätie (linka-linka) UC: 64 V DC
- Úroveň ochrany UP: 75 V (po použití MOSFET)
- Výbojový prúd (8/20µS, linka-linka) Iimp: 73A (2kA po aktivácii MOSFET)
- Nominálne napätie DC (linka-zem) UN: 90 V DC
- Maximálne napätie trvalá prevádzka (linka-zem) UC: 110 V DC
- Úroveň ochrany 1 kV/μs (linka-zem) UP: 600 V
- Výbojový prúd (8/20µS, linka-zem) Iimp: 2 kA
- Chránené páry: (1+2)-(3+6), (4+5)-(7+8)
- Štandard práce PoE: Kompatibilný so všetkými typmi vrátane Hi PoE
- Spoločné vlastnosti
- Rozmery: 480 x 41 x 130 (mm)
- Použitie: Vnútri
- Spôsob montáže: Montáž do skrine Rack 19"
- Spôsob uzemnenia:
