16-kanálové zabezpečenie PTU-516R-EXT/POE Ewimar
Kód tovaru: PTU-516R-EXT/POE
PTU-516R-EXT/PoE je 16-kanálový patch panel určený na inštaláciu do sietí LAN 100Mbit, prispôsobený na montáž do skríň RACK 19". Je vybavený najmodernejším systémom ochrany proti prepätiu s využitím technológie MOSFET, ktorá eliminuje nárazové prúdy až do 2 kA na jednu vodičovú žilu (celkovo 14 kA).
Je určený na použitie v priemyselných televíznych inštaláciách IP CCTV, v priemyselnom, energetickom alebo železničnom prostredí, kde sú jednotlivé zariadenia LAN inštalované na kovových konštrukciách, v blízkosti núdzových napájacích zdrojov alebo iných, kde existuje riziko vzniku vysokého napätia medzi bodmi ich uzemnenia. Technológia MOSFET zavádza dodatočný separačný tlmivý roztok s veľmi malou hysteréziou a časom odozvy iba 1uS, čo zabraňuje prúdeniu vyrovnávacích prúdov a navyše niekoľkokrát znižuje nárazové napätie Up na chránenej strane – obe vlastnosti nie je možné dosiahnuť v konvenčných riešeniach dostupných na trhu.
Ochrana proti prepätiu eliminuje potenciály voči zemi a indukuje sa vo vnútri jednotlivých párov, navyše dodatočné obvody chránia napájacie jednotky PoE. Chránia napájacie zdroje zariadení LAN pred zvýšením napájania v dôsledku prepätia alebo poškodenia napájacieho zdroja, a to tak na prenosových pároch, ako aj na pároch 4,5 a 7,8, a sú kompatibilné s akýmkoľvek štandardom PoE s výkonom do 60 W.

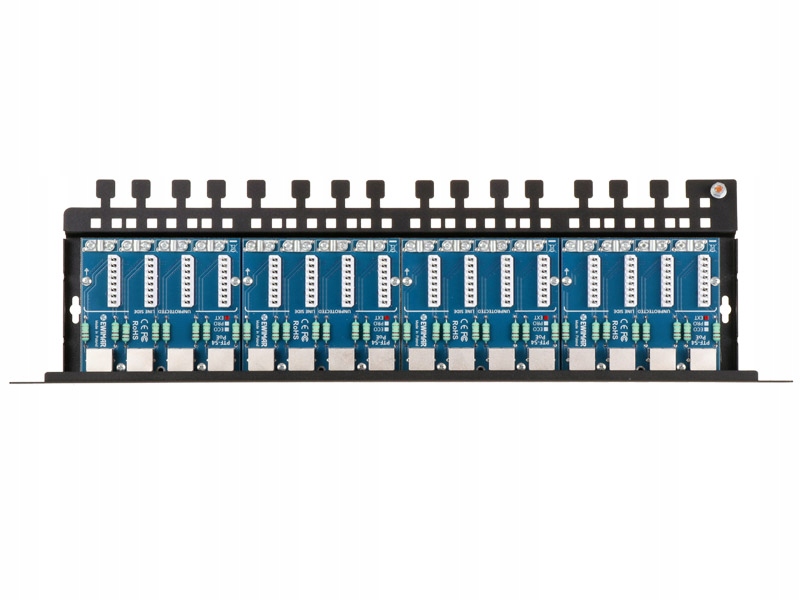

Patch panel sa skladá zo štyroch modulov PTU-54-EXT/PoE, namontovaných v puzdre štandardu RACK 19". Séria 5xx predstavuje novo navrhnuté moduly s lepšími prenosovými a záťažovými parametrami v porovnaní s predchádzajúcimi sériami, čo zabezpečuje stabilnejšiu prevádzku a menšie presluchy signálu.
Produkt spolupracuje s kabelážou UTP, FTP kategórie 5, 5e, 6 alebo vyšších, ale vzhľadom na systém pripojenia sa nedosiahne prenosová rýchlosť nad 100 Mbit. V sieti Ethernet 100Base-T sa linky 4,5 a 7,8 používajú výlučne na napájanie PoE a na zjednodušenie ochranného systému boli zoskupené, čo nemení parametre fungovania týchto sietí, avšak pri meraní siete LAN pomocou meračov budú na týchto linkách hlásené skraty, čo je normálny efekt. Patch panel PTU-516R-EXT/PoE nie je určený pre siete LAN, ktoré podliehajú certifikácii na kategóriu 5e, 6 alebo vyššiu – v takom prípade je potrebné použiť patch panel určený pre túto kategóriu (nutne s modulmi typu Keystone) a ako ochranné zariadenie použiť obmedzovač prepätia PTF-516R-EXT/PoE.
Na nechránenej strane (vstup) boli použité konektory LSA (Krone) a objímky pre tienené vodiče a na chránenej strane (výstup) zásuvky RJ-45, ktoré sa používajú na pripojenie zariadení LAN. Voliteľná krytka chráni pred prachom a náhodným poškodením modulov a špeciálne otvory v základni umožňujú montáž panelu aj na stenu. Voliteľné veko chráni elektroniku pred zašpinením a pred náhodným poškodením a výstupky a otvory na upínacie pásky umožňujú pevné upevnenie káblov.
V prípade použitia na inštaláciu CCTV spolu s IP rekordérmi je možné panel namontovať na uhlové držiaky na zadnej strane rackovej skrine. Výhody takéhoto riešenia sú: Väčšie množstvo miesta v skrini, pohodlný prístup ku všetkým pripojeniam, kratšie patchcord káble – IP rekordéry majú zvyčajne všetky konektory na zadnej strane.
Voliteľné uhlové držiaky LK-MOUNT slúžia na upevnenie panelu pod uhlom 45 stupňov na zadnej lište skrine Rack, čo je výhodné v prípade použitia NVR rekordérov v inštaláciách CCTV.
Najlepšia účinnosť ochrany sa dosiahne použitím obmedzovačov prepätia na dvoch koncoch kábla LAN a ich vhodným uzemnením. Zvyčajne sa na strane prepínača LAN používa toto viackanálové zariadenie a na strane koncových zariadení 1-kanálové obmedzovače. Na vyváženie nárazovej pevnosti celej línie LAN je potrebné na druhej strane kábla použiť obmedzovač nie nižší ako séria PRO alebo EXT.
Technické údaje:
- Dátová linka
- Počet kanálov LAN: 16
- Možnosť rozšírenia: Žiadne, iba výmena jednotlivých modulov
- Podporované typy sietí LAN: 10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e a 6
- Vstupný konektor (LINE): Konektor LSA (Krone) - Objímka obrazovky
- Výstupný konektor (DEVICE): RJ-45 zásuvka, tienená
- Typy použitých káblov: UTP / FTP kategórie 5, 5e a 6
- Nominálne napätie DC (linka-zem) UN: 90 V DC
- Maximálne trvalé pracovné napätie (linka-zem) UC: 110 V DC
- Úroveň ochrany 1 kV/μs (linka-zem) UP: 600 V
- Výbojový prúd (8/20µS, linka-zem) Iimp: 2 kA na každú žilu kábla (14 kA spolu)
- Nominálne napätie DC (linka-linka) UN: 3,3 V DC
- Maximálne trvalé pracovné napätie (linka-linka) UC: 3,5 V DC
- Úroveň ochrany 1kV/μs (linka-linka) UP C3: 8V
- Výbojový prúd (8/20µS, linka-linia ) Iimp: 2 kA s prihliadnutím na činnosť MOSFET
- Chránené línie: 1-2, 3-6
- Kapacita (linka-linka) @1MHz: 6-15pF
