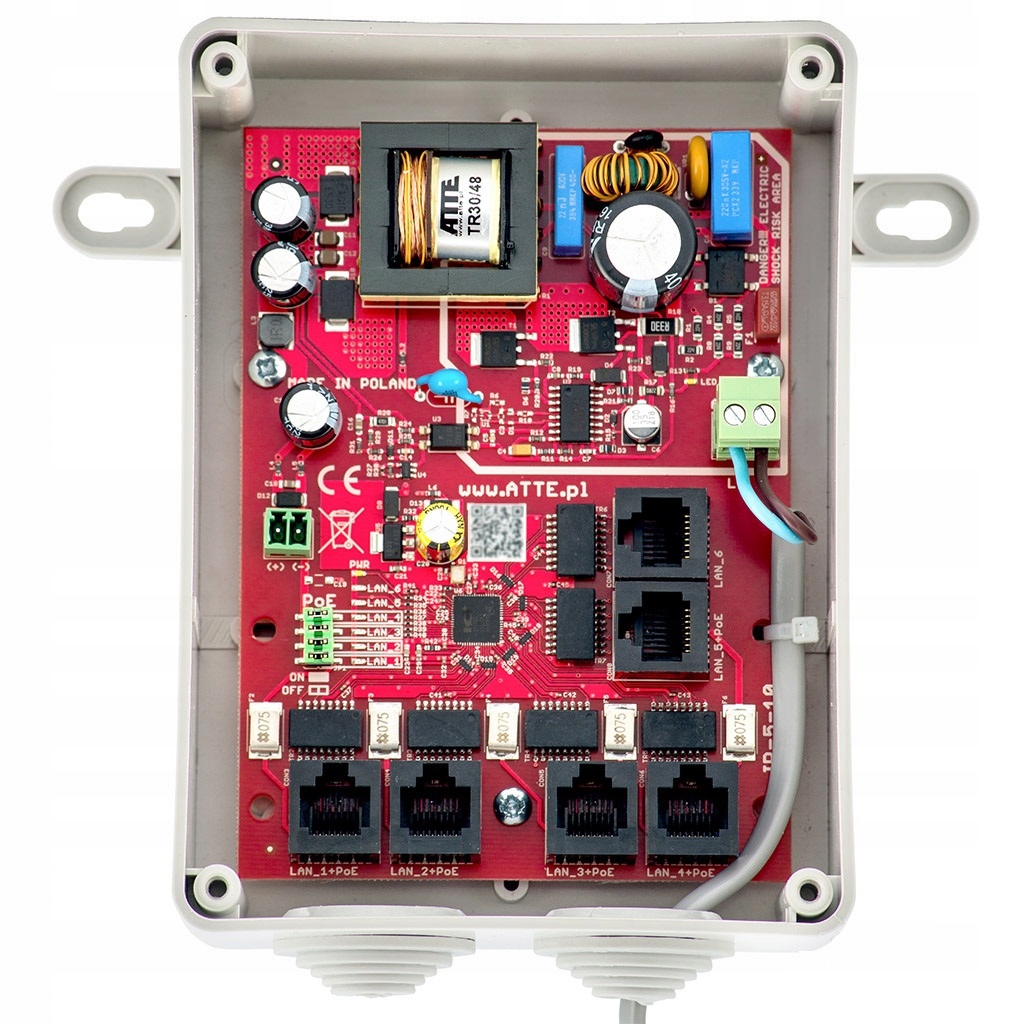

Switch Poe Atte pre 5 kamier IPB-5-10-S4 s krytom

Popis produktu

Sada pre 5 IP kamier, vo vonkajšom puzdre ABOX-S4, prepínač PoE 6 portový 10/100Mbps (5xPoE + 1xUplink), integrovaný napájací zdroj 75W, polymérové poistky, typ IPB-5-10-S4
IPB-5-10-S4 bol navrhnutý ako kompletné integrované riešenie napájania malých systémov priemyselnej televízie IP. Zariadenie je vhodné na montáž ihneď po vybratí z krabice a puzdro s triedou odolnosti IP55 umožňuje slobodu montáže vo vnútri alebo mimo budovy. Vysokokvalitný plast zabezpečuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným vplyvom.
Súpravy s prepínačom PoE sú určené na spoluprácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3at/af a PoE PASSIVE. Verzia „Basic“ (IP B ) znamená, že zariadenie patrí do radu produktov s základnou funkčnosťou a čo najjednoduchšou konštrukciou.
Pozor:
Puzdro ABOX-S4 je určené výhradne pre tento produkt a nie je k dispozícii na predaj samostatne.
Hlavné vlastnosti:
- malé rozmery
- možnosť napájania 5 prijímačov PoE 802.3at/af alebo PASSIVE
- možnosť prenosu dát na 100 m (dosah)
- polymérová poistka nezávisle pre každý kanál PoE
- možnosť vypnutia napájania na vybraných portoch PoE
- jasná optická signalizácia stavu napájania a prenosu dát
- až 36 W výkonu na jeden port PoE (celkovo 75 W rozpočtu na výkon)
- jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
- vysoká účinnosť integrovaného napájacieho zdroja (>90 %)
- Dodatočný skrutkový konektor uľahčuje „prijatie“ napájania 48 VDC k iným zariadeniam
- „Odnímateľný“ napájací konektor AC uľahčuje servis zariadenia
- jednoduché rozšírenie a škálovanie systému pomocou pridania ďalších prepínačov série xPoE / IP a IPB / IPUPS
- možnosť uchovania zásob káblov vo vnútri puzdra
- vstup káblami cez gumové krytky namontované v puzdre: 2x29 mm
- možnosť vloženia káblov s zarobenými konektormi (po narezaní krytu)
- Súčasťou balenia je napájací kábel a 2 držiaky umožňujúce montáž puzdra bez narušenia stupňa ochrany IP55
Technická špecifikácia
- Porty LAN: 6 portov RJ45 10/100Mbps (5xLAN+PoE, 1xUplink)
- Podporované prijímače PoE: (štandard / maximálny výkon) 802.3af - až 15,4W LAN_1...LAN_5 802.3at - až 30W LAN_1...LAN_5 PoE PASSIVE - až 36W LAN_1...LAN_5
- Výstupy PoE (štandard / režim napájania) LAN_1...LAN5 PoE PASSIVE, mód B (4,5+) (7,8-)
- Prepojky PoE ON/OFF: napájanie PoE na portoch LAN_1...LAN_4
- Ochrana výstupov PoE (nadprúdová / proti skratu): LAN_1...LAN_5 0,75A / polymérová (vyžaduje reštart napájania)
- Sieťový napájací zdroj (typ / typ) impulzný / integrovaný
- Ochrana výstupu napájacieho zdroja (nadprúdová / proti skratu): 9A, elektronická (po skrate môže byť potrebný reštart napájacieho zdroja)
- Tepelná ochrana napájacieho zdroja : TSD (thermal shutdown) 130°C, vyžaduje reštart
- Rozsah vstupného napätia napájacieho zdroja / ochrana vstupu: 180...240VAC / T3,15A tavná poistka F1
- Výstupný výkon napájacieho zdroja (kontinuálny): 75 W
- Účinnosť napájacieho zdroja : 91% @75W
- Výstupné napätie napájacieho zdroja (napájanie PoE kamier) 48V +/- 2%, dostupné aj na skrutkovom konektore „(+) (-)“
- Montáž puzdra: stenové, montážne držiaky
- Rozsah prevádzkových teplôt: -25°C...+40°C
- Obal (typ / materiál / farba / káblové priechodky): ABOX-S4 / plast / RAL7035 sivý / gumová krytka 2x29 mm
- Rozmery / hmotnosť / stupeň ochrany: 150x110x70 mm / 0,43 kg / IP55
-------------------------------------------------------------------------------------------------------------------------------------------------------
Príklad konfigurácie IPB-5-10-S4 s vyvýšeným kamerovým bodom
