Fotovoltaický hermetický rozvádzač 2x18 Ac/dc 36 Moduly 1500VDC 500VAC

Popis produktu

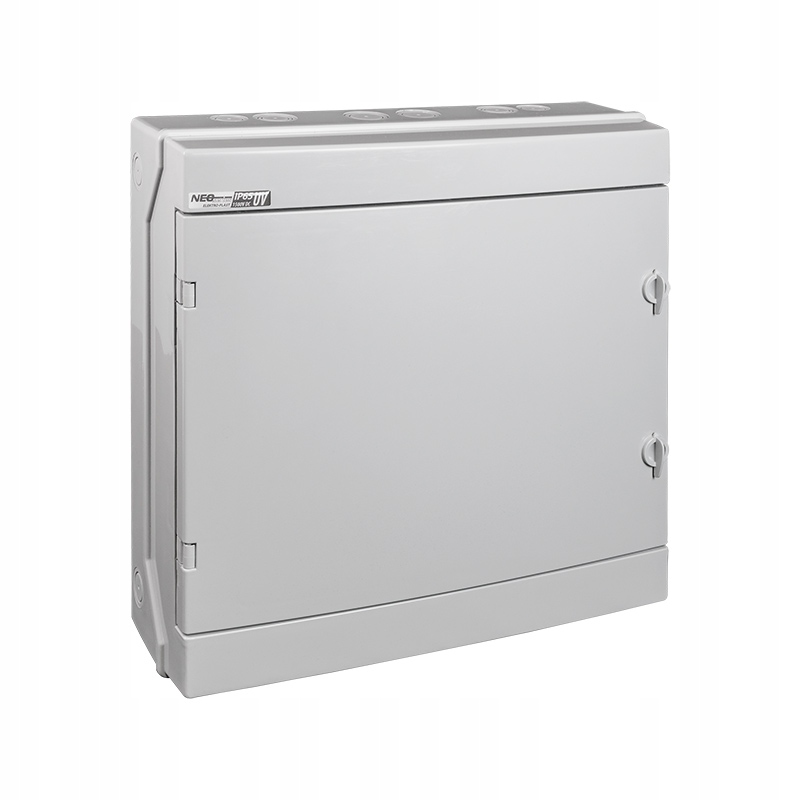

Hermetický nástenný rozvádzač RH-36/2/UV 1500VDC 500VAC IP65
Elektro-Plast Opatówek 36.936
- Symbol: RH-36/2/UV AC/DC
- Typ: dvojradová 2x18
- Pracovné napätie Unr: 230/400V
- Napätie izolácie Ui: 500VAC 1500 VDC
- Menovitý prúd In AC: 100A
✔ Hermetické rozvádzače zo série RH NEO pre napätie AC a určené pre DC – fotovoltaiku sa používajú v priemyselných a hospodárskych budovách.
✔ Sú vybavené štandardne koľajnicou TH35 a upínacími lištami N a PE .
✔ Stupeň IP65 v rozvádzačoch RH je zabezpečený dvomi typmi tesnení , ktoré pozostávajú z tesnenia v oblasti krytu a prednej časti krytu a dodatočného tesnenia krytu a dverí.
✔ Predná časť rozvádzača má dvere, ktoré je možné otvoriť na ľavú alebo pravú stranu , a to otočením závesov na vhodnú stranu.
✔ Môžu sa zatvárať pri použití kovového zámku s kľúčom – nie je súčasťou súpravy.
✔ Dve možnosti plombovania krytu alebo dvierok.
Sada obsahuje:
- 1 ks Naomietkový rozvádzač Hermetický RH-36/2/UV 36.936
- Koľajnica TH35
- Upínacie lišty N a PE
- Samolepiaca popisová etiketa
Hlavné výhody série rozvádzačov RH/UV:
- Rozvádzače vybavené sivými dvierkami otváranými do strany v rozsahu do 180o (doľava alebo doprava), prispôsobené na montáž zámku na kľúč ,
- Vyrobené z vysoko kvalitného plastu ASA ,
- Stabilita práce od -25 °C do +60 °C ,
- Odolnosť voči nárazom: IK07 ,
- Trieda ochrany II
- Stupeň ochrany IP65 ,
- Možnosť inštalácie fotoaparátov s hĺbkou 68-75 mm (voliteľné: 95 mm po znížení koľajnice TH35 ),
- Možnosť plombovania dvierok ,
- Rozvádzače sú vybavené: upínacími lištami pre N a PE koľaje ,
- montážny držiak,
- Samolepiaca etiketa na popis.
Technická špecifikácia:
- Symbol: 36.936
- Farba: Šedá RAL7040
- Základňa rozvádzača: šedá ASA
- Dvere rozvádzača: Šedá ASA
- Pracovné napätie Unr: 230/400V
- Napätie izolácie Ui: 500VAC 1500 VDC
- Menovitý prúd In AC: 100A
- Teplota prevádzky: -25/+60 C
- PE svorky: 2X16X(1,5-16))+3X(6-25)
- Počet modulov: 36
- Počet svorkov N: 2X16X(1,5-16))+3X(6-25)
- Rozsah výšky modulov: 68-75 (95) mm
- Odolnosť voči nárazom: IK07
- Stupeň ochrany: IP65
- Trieda ochrany: II
- Počet koľajníc: TH
- Plombovanie: ÁNO
- Typ uzáveru: Otočný gombík
- Spôsob montáže: Na omietku
- Montážna doska: Nie
Rozmery:
- Dĺžka: 420 mm
- Šírka: 435 mm
- Hĺbka: 138 mm
